20吨级移动压装配套导向支撑构件

这套构件主要适配20吨级移动式压装工位的作业需求，在汽车零部件压装、小型五金件铆接、轴承外圈与安装座过盈配合压入这类常见工序里，这类导向支撑件是保障压装同轴度的核心结构件。日常车间作业里，很多压装工序出现压偏、工件崩边、压头损耗快的问题，根源往往不是压力机本身的吨位不足，而是配套的支撑导向构件刚性不够、安装基准偏差，导致压头下行过程中受力方向出现细微偏斜，长期作业不仅工件合格率上不去，还会加剧压力机滑块导轨的不均匀磨损。

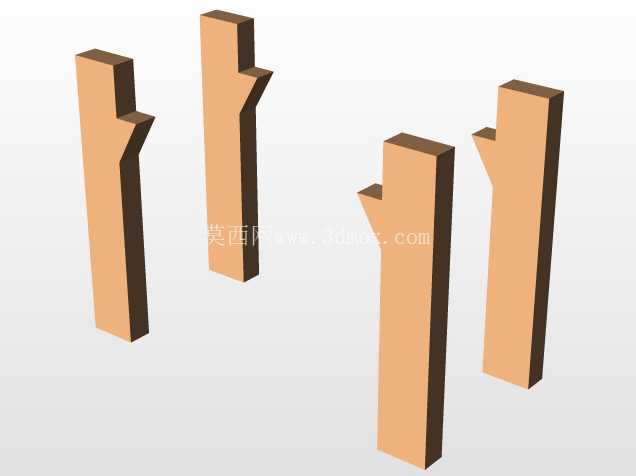

从结构设计逻辑来看，这组立柱式构件采用了变截面的异形轮廓，上部的凸台结构是用来卡接压装工位的移动横梁限位块的，区别于等截面方柱的设计，这种带单侧凸肩的结构，不需要额外加装定位套就能实现横梁上下滑动的行程限位，减少了装配时的配作工序，车间里更换不同压装工装的时候，不需要反复打表调整限位块位置，只要把横梁卡入凸肩下方的导向段就能快速完成工位切换。构件的主体截面做了加厚处理，按照20吨额定压装力的偏载工况核算，单侧承受最大30%偏载的时候，立柱的弯曲变形量控制在0.02mm以内，完全满足精密压装工序的形位公差要求，不会因为立柱形变导致压头与工件定位座不同轴。

安装边界方面，构件底部设计了统一的安装基准面，底部预留的螺栓孔间距适配行业内通用的20吨移动式压装机的工作台T型槽间距，不需要重新在工作台上打孔攻丝，直接用T型螺栓就能完成固定，安装时只要保证四个立柱的上基准面平面度误差在0.05mm以内，就能满足整套压装系统的精度要求。构件的导向面做了粗糙度细化处理，表面粗糙度达到Ra1.6，和移动横梁的导向铜套配合的时候，能减少滑动摩擦的阻力，长期作业也不会出现导向面拉毛、卡滞的问题，日常维护只需要定期在导向面涂抹少量锂基脂就能满足润滑需求，不需要复杂的保养工序。

实际应用场景里，这类构件除了配套固定式压装工位，还能适配流水线旁的移动式压装单元，因为构件本身的重量经过优化，单根立柱的重量控制在人工可搬运的范围内，车间调整产线布局的时候，不需要动用起重设备就能完成工位的拆解和重组，对于多品种小批量的机加工车间来说，这种适配性很强的支撑构件，能大幅减少工装切换的准备时间，提升压装工序的换产效率。设计时特意规避了复杂的曲面结构，所有加工面都是平面和直边，普通的铣床、磨床就能完成全部加工工序，不需要采购特殊刀具，车间自制替换件的时候也能快速加工完成，不会因为备件采购周期长影响产线运行。

从受力传递的角度来看，压装作业时的反作用力会通过立柱直接传递到工作台面，构件的凸肩位置做了圆角过渡处理，避免应力集中导致的长期载荷下的断裂问题，经过反复的载荷循环验算，在额定吨位下连续作业，构件的疲劳寿命能满足100万次压装循环的使用要求，完全覆盖一般机加工车间3到5年的使用周期，不需要频繁更换支撑构件。和市面上常见的圆柱形导向柱相比，这种异形截面的立柱防转性能更好，不需要额外加装防转销，就能避免横梁上下滑动时出现转动偏移，对于需要固定压头角度的压装工序来说，这个特性能省去很多调整角度的辅助时间，压装带定位缺口的工件时，不需要每次作业前核对压头角度，能有效降低操作工人的重复劳动强度。
