3kN行程150伺服压装压力机结构

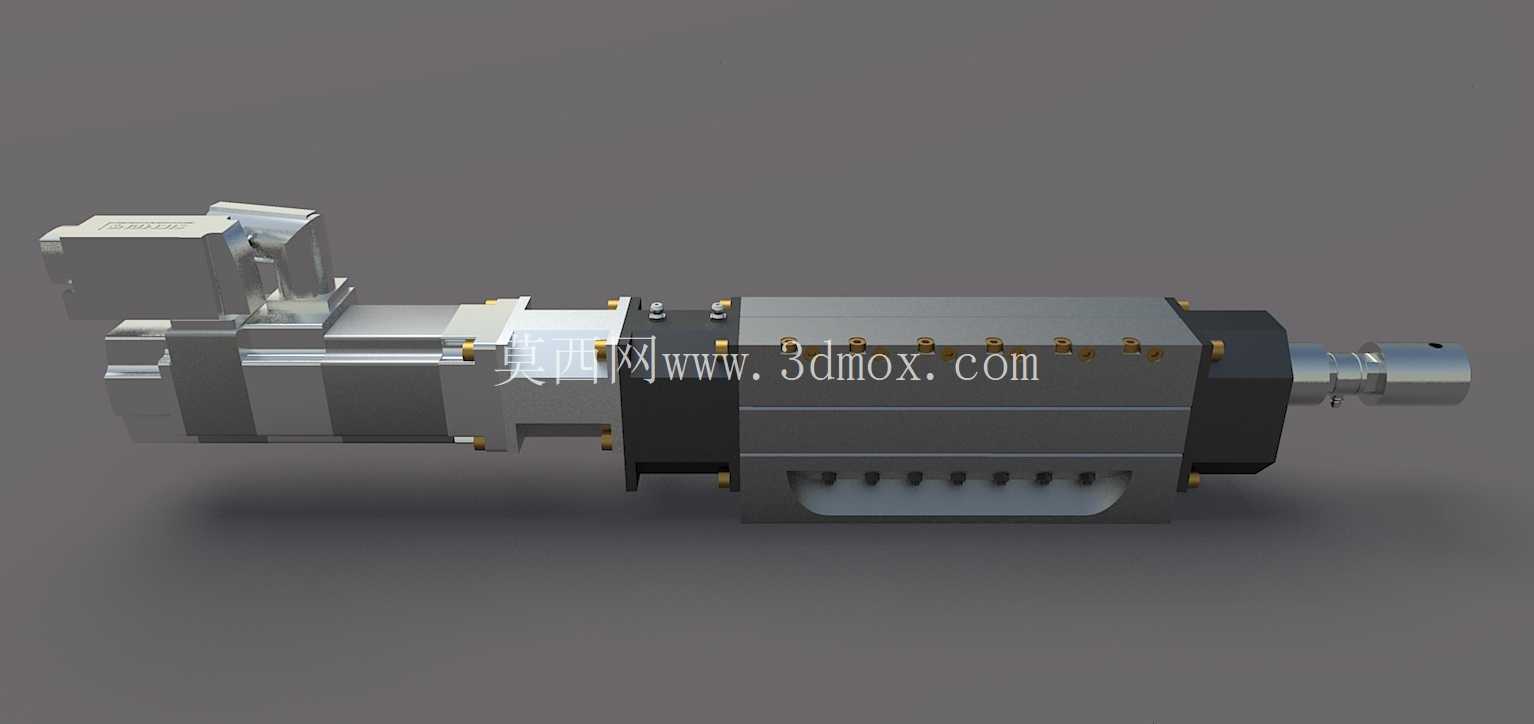

这款伺服驱动的压合执行机构，核心面向精密压配类生产场景设计，常见于汽车零部件装配线、电子元器件压装工位、小型五金件铆接工序中，替代传统气动、液压压装单元解决压装力控制精度不足、行程调节灵活性差的痛点。从结构布局来看，驱动端采用伺服电机搭配行星减速机构的组合，相比直驱方案能在有限安装空间内输出足够扭矩，同时保证压头进给的位置重复精度，减速单元输出端通过联轴器连接滚珠丝杠副，将旋转运动转化为压头的直线进给动作，丝杠副外侧设置的导向筒体集成了线性导轨结构，避免压头在进给过程中出现偏摆，保证压装力始终沿轴向传递，减少压装过程中工件受侧向力导致的装配不良问题。

设备的压装行程设定为150mm，这个行程区间覆盖了绝大多数小型精密零件的压装深度需求，从几毫米的销钉压入到百余毫米的衬套装配都能适配，额定3kN的输出压力刚好对应小过盈量配合的压装工况，比如微型轴承座压装、线束端子压接、小型电机端盖与轴承的装配工序，不会因为压力过大压裂脆性材质工件，也不会因为压力不足导致压装不到位。集成在筒体中部的过程监控模块是这套机构的核心设计亮点，模块内置的力传感器与位移传感器实时采集压装全过程的力-位移曲线，能在压装过程中实时判断是否出现卡滞、压装力超差、压入深度不足等异常，一旦参数超出预设阈值就会触发停机信号，避免不合格品流向下道工序，相比传统只有终点位置检测的压装设备，能捕捉到压装过程中的隐性缺陷，比如配合面夹杂铁屑、工件尺寸超差导致的压装力异常波动。

从安装边界来看，整个机构采用卧式布局设计，安装基面设置在筒体下方，预留了标准的螺栓安装孔位，可直接固定在设备工作台面或者集成到自动化生产线的工装板上，驱动端的电机接线与传感器接线都集中在筒体侧方的接线槽内，方便现场布线，压头端预留了标准的夹具安装接口，可根据不同压装工件的形状更换压头，比如平压头、仿形压头、带定位销的压头都能快速换装，不需要改动主体结构。设计过程中特意将受力较大的丝杠副、导向结构都封装在筒型壳体内部，一方面能避免车间内的粉尘、切削液进入传动部件导致磨损，延长设备维护周期，另一方面筒型壳体本身作为受力承力结构，相比拼接式的框架结构刚性更好，在满负载压装时的形变量控制在微米级，保证压装精度的稳定性。

在实际产线应用中，这套机构既可以作为独立的压装工位使用，搭配手动上下料的工装夹具完成小批量生产的压装作业，也可以多台并排集成到自动化装配线上，配合机械手上下料实现全自动化压装生产，伺服驱动的特性让压头的进给速度可以分段设置，比如快速接近工件阶段采用高速进给缩短作业节拍，压入工件阶段切换为低速进给保证压装平稳，保压阶段可以根据工艺需求设置保压时间与保压力，满足不同材质工件的压装工艺要求，比如橡胶衬套压装需要短暂保压避免回弹，金属销钉压装则不需要长时间保压，参数都可以通过配套的控制系统灵活调整。
