重载方形安装板聚氨酯包铁芯万向脚轮

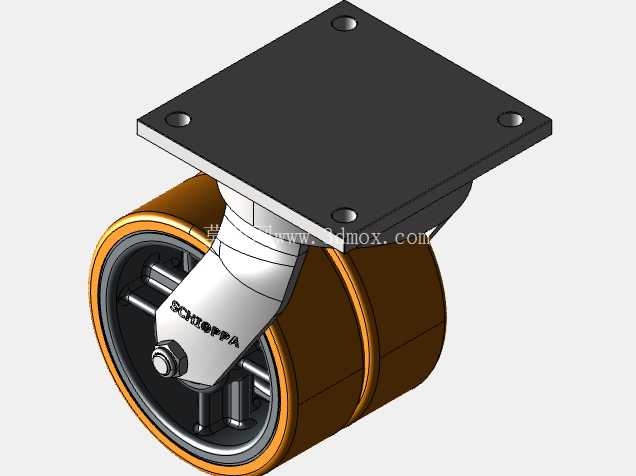

　　这款脚轮的结构设计完全围绕重载场景下的移动可靠性展开，首先看安装端采用的方形四孔法兰板，这类安装结构相比丝杆安装、单孔顶板安装，在大负载下的受力分布更均匀，四个安装孔对称布置在法兰板四角，安装时通过螺栓与设备底部的安装面锁紧，不会出现单点应力集中导致的安装板变形问题，适配各类重型工装台、仓储货架、工业转运设备、大型自动化设备机架的底部安装需求，在车间内部短距离转运、设备工位调整、生产线边物料架移位等场景下，这类脚轮的承载冗余量足够应对常规工业场景的负载要求。

　　轮体部分采用聚氨酯外层包裹铁芯的结构，外层聚氨酯材质的邵氏硬度控制在兼顾耐磨与减震的区间，相比纯尼龙轮，它在环氧地坪、水磨石车间地面滚动时不会产生明显的压痕，滚动阻力更小，同时具备一定的减震能力，遇到地面微小焊缝、颗粒杂质时不会产生硬冲击，内部的铁芯结构则保证了轮体在大负载下不会出现径向变形，避免长期重载使用后轮体失圆导致的滚动卡顿、转向卡滞问题。转向支架部分采用加厚钢板冲压成型后做表面防锈处理，支架的回转部位采用了集成式的推力轴承结构，在满载状态下依然可以顺畅完成360度转向，不会出现重载下转向打不动、支架偏摆的问题，支架与轮体的连接轴采用加粗的销轴设计，销轴两端做铆压固定，避免长期受冲击后销轴脱出的风险。

　　从安装边界来看，方形法兰板的四个安装孔孔位符合通用工业脚轮的安装尺寸规范，不需要对设备底部安装面做额外的扩孔、改孔加工，轮体的总高度、回转半径都控制在常规重载脚轮的尺寸区间内，选型替换时不需要重新核算设备底部的离地间隙，也不会出现转向时轮体与设备底部支腿、外围钣金发生干涉的问题。在实际使用场景中，这类脚轮通常搭配定向脚轮共同使用，同一台设备上安装2个万向脚轮加2个定向脚轮，既可以保证直线行进时的方向稳定性，也能在狭小空间内完成转向、横移等操作，部分需要频繁移位的重型设备还可以在这类脚轮上搭配刹车结构，踩下刹车后可以同时锁止轮体转动和支架转向，保证设备停靠时的位置稳定性，不会因为地面轻微倾斜、外力碰撞出现移位。建模过程中对各个部件的配合间隙做了符合实际加工装配的还原，比如法兰板与转向支架的回转间隙、轮体与支架侧板的间隙、销轴与轮体内孔的配合公差都按照实际工业脚轮的装配公差做了设定，没有出现建模时常见的部件干涉、配合间隙不合理的问题，轮体表面的品牌标识、安装板的沉孔结构、轮体内部的加强筋结构都做了还原，不管是用于设备整机的装配仿真、出工程图做BOM统计，还是用于产品展示渲染，都能直接调用，不需要再做额外的结构修正。

　　很多设计人员在选型脚轮时容易忽略支架的强度问题，只看轮体的额定负载，这款脚轮的支架折弯处做了加强筋结构，在承受侧向冲击力的时候，比如设备经过地面斜坡、转向时受到侧向力，支架不会出现折弯变形，这也是重载脚轮和轻型脚轮最核心的结构差异，轻型脚轮的支架通常采用薄钢板冲压，没有加强结构，大负载下很容易出现支架变形、轮体偏磨的问题，而这款结构的支架在额定负载范围内，长期使用也不会出现结构变形，轮体的聚氨酯层和铁芯之间采用了粘接加机械咬合的结构，避免长期使用后聚氨酯层和铁芯脱胶、轮体打滑的问题，这些细节结构在模型里都做了准确的还原，能让设计人员在选型阶段就清晰了解产品的结构特性，避免选型错误导致的后期使用故障。
