重型刚性固定工业脚轮结构设计

这款固定刚性脚轮的结构设计，核心面向砂石筛分、物料振动分离这类高负载、强振动的工业作业场景，在自动砂砂机、振动分选设备这类持续产生交变载荷的设备上，常规万向脚轮的转向结构很容易因为持续振动出现间隙松旷、滚轮偏摆的问题，甚至会出现支架焊缝开裂、转轴断裂的失效情况，而这款刚性固定结构的脚轮，从根源上取消了转向回转结构，直接将滚轮支架与顶部安装法兰做刚性连接，从结构上消除了转向间隙带来的稳定性隐患。

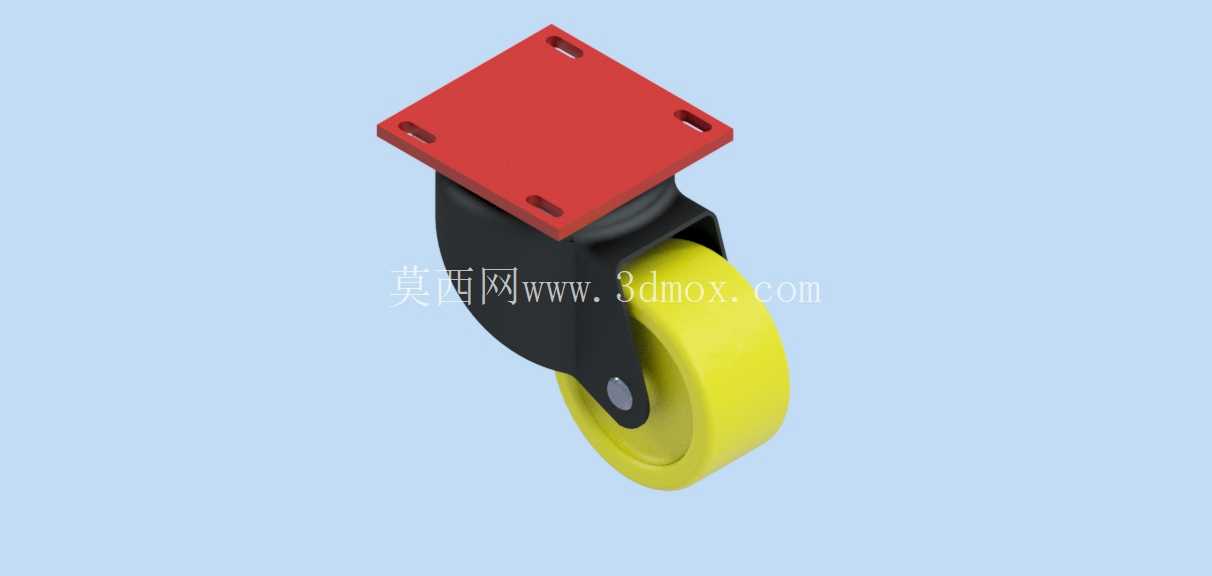

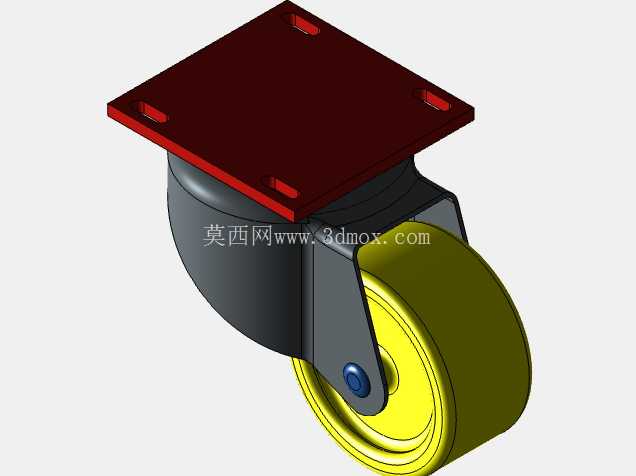

从实际设备选型的角度来看，这类脚轮的安装边界需要重点匹配设备底部的安装孔位，顶部方形安装法兰设置了四个长圆形安装孔，孔位的长圆设计可以抵消设备底架焊接、加工带来的孔位误差，安装时不需要对设备底架做二次扩孔修正，适配常规重型设备底架的通用安装孔距，法兰面的平面度公差控制在0.2mm以内，安装后可以和设备底架完全贴合，不会出现局部应力集中导致的法兰变形。滚轮部分采用高硬度耐磨材质，轮面宽度做了加宽设计，相比同直径的窄轮，接触地面的单位面积压强降低40%以上，即使在车间存在金属切屑、砂石颗粒的地面上移动，也不会因为局部压强过大出现轮面硌伤、压痕，同时轮面的圆弧过渡设计可以减少移动时的滚动阻力，在设备短距离移位、工位调整时不需要额外借助撬棍、搬运工具，单人即可推动重型设备完成移位。

设计过程中重点考量了重载工况下的载荷传递路径，设备的整体重量通过顶部法兰直接传递到两侧的滚轮支架，支架采用加厚钢板一体冲压成型，滚轮的转轴采用过盈配合压装在两侧支架的安装孔内，取消了常规脚轮的转轴卡簧结构，避免持续振动下卡簧脱落导致的滚轮脱出问题。轴承部分采用密封式深沟球轴承，轴承两侧的密封胶圈可以完全阻挡作业环境中的砂石、粉尘进入轴承滚道，在筛分砂石、粉料这类高粉尘工况下，不需要定期拆解轴承加注润滑脂，就能保证滚轮转动顺畅，不会出现轴承卡滞、抱死的情况。滚轮与支架之间预留了足够的转动间隙，即使轮面缠绕少量生产现场的包装带、电线碎屑，也不会出现滚轮卡停的问题。

在结构细节处理上，支架的所有折弯边缘都做了圆角钝化处理，避免安装、搬运过程中尖锐边角划伤操作人员，法兰表面做了防锈涂层处理，即使在潮湿的作业环境下也不会出现锈层脱落、锈迹污染车间地面的问题。滚轮的材质选用兼顾硬度与韧性的耐磨材料，既可以承受满负载设备的长期静压，不会出现轮面永久变形，也能在经过车间地面的焊缝、小高度台阶时产生微量弹性形变，吸收部分冲击载荷，减少振动传递到设备本体，保护设备上的精密筛分部件、电气元件不会因为移位时的冲击出现松动、损坏。

这类刚性固定脚轮通常成组使用，四个脚轮分别安装在设备底架的四个角位，固定方向的设计可以保证设备在直线移位时不会出现方向偏斜，尤其是在沿车间地面导向槽移动、或者需要精准对位生产线接口的时候，固定方向的滚轮不需要额外校正方向，就能保证设备移位的直线度，相比万向脚轮减少了对位调整的时间。在设备就位后，配合底架的可调支撑脚使用，脚轮可以脱离地面，将设备载荷完全传递到支撑脚上，避免长期静压导致轮面变形，同时也能保证设备运行过程中不会因为振动出现移位。从建模逻辑来看，整个模型的装配关系完全按照实际生产的装配流程搭建，法兰、支架、滚轮、转轴、轴承的配合公差都符合机械设计的通用标准，结构工程师可以直接调用这个模型修改安装尺寸、滚轮直径，快速适配不同负载等级的工业设备，不需要从零开始搭建脚轮的细节结构，能大幅缩短重型工业移动设备的设计周期。
