9型行星齿轮驱动动力轮结构设计

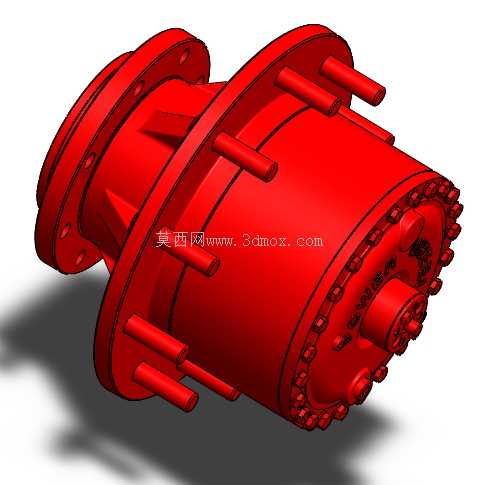

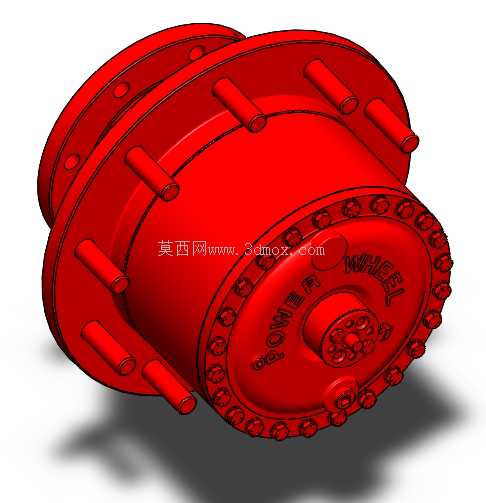

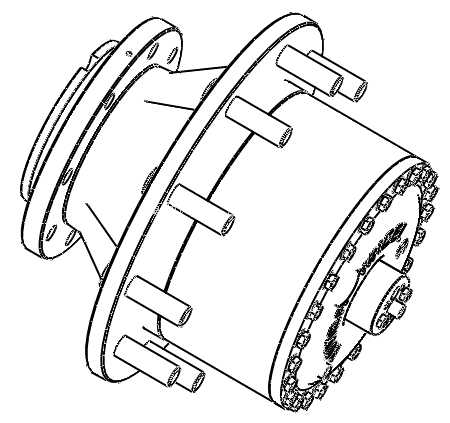

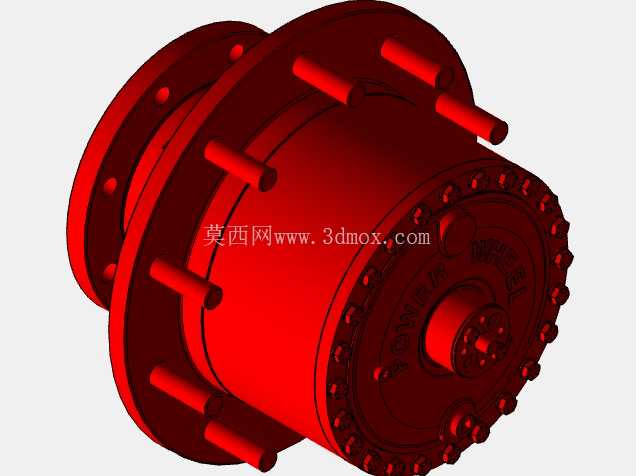

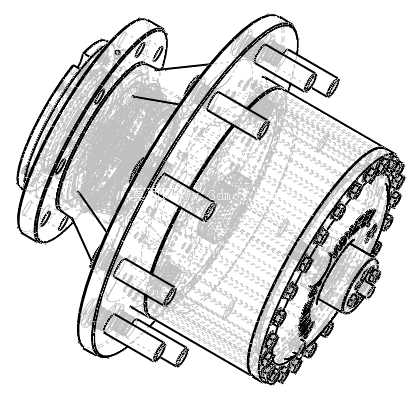

　　这款轮边集成式行星齿轮驱动单元，最初是针对非道路重载移动设备的轮端驱动需求开发的，常见于大型矿用自卸车轮边、重型越野工程机械行走轮、大吨位履带吊的负重轮驱动场景，核心是把减速增扭、行车制动、轮体连接三个功能整合在同一个紧凑壳体内，省去了传统布局中传动轴、轮边主减、独立制动卡钳的分散布置空间，能在有限的轮辋安装空间内实现大扭矩输出。从结构设计逻辑来看，整个单元采用法兰端作为固定安装接口，输入端对接液压马达或者驱动电机的输出轴，动力经过三级行星排逐级减速后，最终由末端的输出法兰连接轮毂带动轮体转动，外侧周向布置的圆柱销是壳体连接定位销，用来把减速机构的固定壳体和设备桥体或者车架安装座牢牢锁止，避免减速机构壳体随输出端跟转。

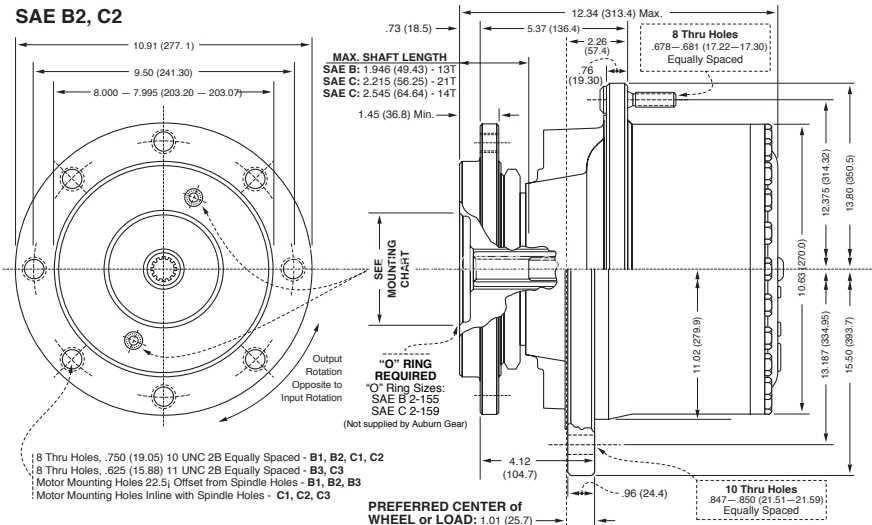

　　设计时特意把制动模块集成在行星排的输入端侧，也就是靠近动力输入的高速级位置，相比布置在输出低速端的制动结构，高速端制动需要的制动力矩更小，制动片的尺寸和压紧力要求都能大幅降低，同时制动产生的热量可以通过壳体的环形散热筋快速散出，不会因为持续制动导致热量堆积影响行星轮轴承的润滑寿命。从安装边界来看，整个驱动单元的轴向尺寸控制在适配标准25英寸工程轮辋的轮腔空间内，径向最大外径不超过轮辋的内圈止口尺寸，输入端的内花键参数匹配行业通用的低速大扭矩液压马达输出轴规格，安装法兰的螺栓孔采用跨距统一的圆周均布设计，不需要额外做转接法兰就能直接替换同规格的传统轮边减速结构。

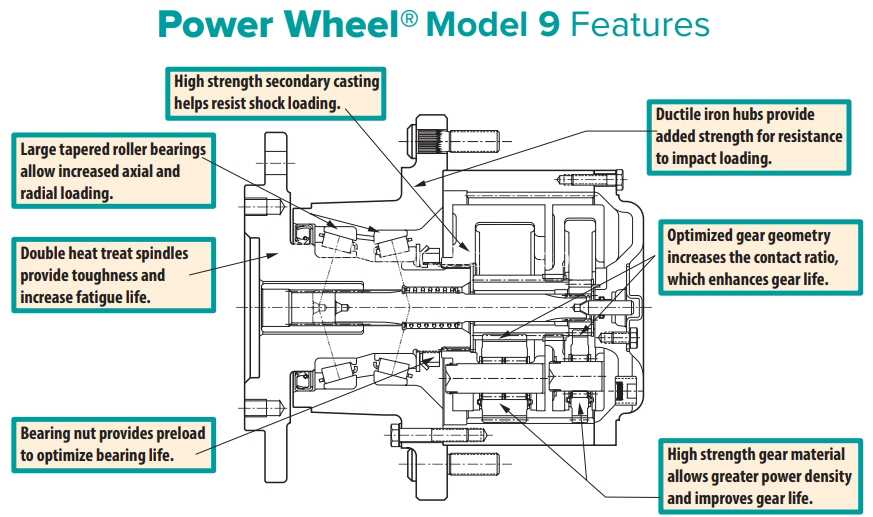

　　在功能特性上，不同压力等级对应的制动保持扭矩覆盖了从174N·m到475N·m的区间，适配不同整机重量的设备驻车制动需求，释放压力从13.1Bar到17.9Bar不等，能够匹配常规工程机械的液压系统压力等级，不需要额外增加增压阀组就能实现制动的可靠释放。行星轮系的设计采用了太阳轮浮动的均载结构，能够抵消加工和装配带来的行星轮受力不均问题，每个行星轮都采用双列圆锥滚子轴承支撑，能承受径向载荷和部分轴向冲击载荷，适合工地、矿区这类路面颠簸、存在瞬时冲击载荷的作业场景。

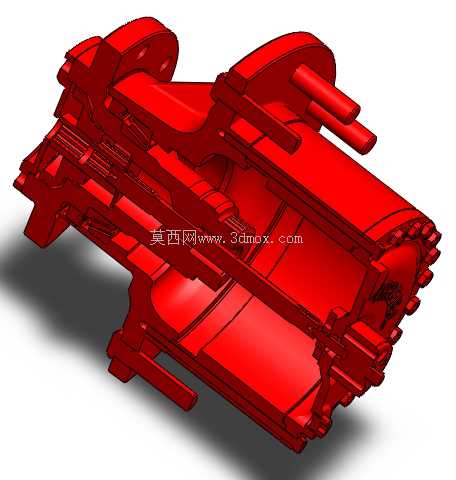

　　壳体采用一体化铸造成型后做二次机加工，油路直接在壳体内部铸造成型，省去了外部的制动油管连接，减少了漏油点，壳体外侧的一圈连接螺栓采用内六角沉头设计，避免安装后螺栓头突出刮蹭轮辋或者外部障碍物。在实际选型匹配时，需要注意安装端的轴向定位间隙，输入端和动力源连接时要保留0.5mm到1mm的轴向窜动间隙，避免热胀冷缩导致太阳轮和输入轴顶死，同时壳体上的注油孔要保持在朝上的位置，方便定期更换齿轮油，放油孔布置在壳体最低位置，能把旧油完全排净。整个结构的受力路径经过多轮拓扑优化，固定法兰端承受整车的垂直载荷和行驶时的冲击载荷，扭矩传递路径从输入轴到太阳轮，再经过行星轮传递到内齿圈，最终由输出法兰传递到轮毂，每个受力节点的应力都控制在材料屈服强度的三分之一以内，满足重载工况下10000小时以上的使用寿命要求。
