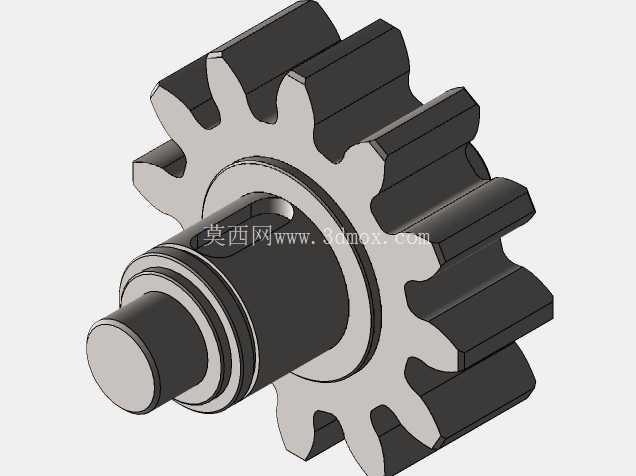

带轴一体式直齿圆柱传动齿轮结构

　　在中小功率传动的压铸模周边辅助送料、工位转序机构里，这类带轴一体式直齿圆柱齿轮是很常见的动力传递部件，区别于分体装配的齿轮与轴结构，它把啮合齿段和支撑轴段做了一体化设计，省去了键槽装配、过盈压装的工序，能有效避免长期交变载荷下键连接松动、轴齿配合面打滑的问题，在转速不超过1500r/min、传动扭矩中等的间歇式传动场景里适配性很强。从实际安装边界来看，轴段做了三级阶梯结构，最外端的细轴段是定位端，装配时直接穿入对应安装板的轴承内圈，中间的轴肩是轴向定位基准，装配时靠轴肩端面顶住轴承内圈端面来控制整个齿轮的轴向窜动量，齿段的齿顶圆、齿根圆尺寸和相邻啮合齿轮的中心距严格匹配，安装时不需要额外调整啮合间隙，只要保证两轴平行度在公差范围内就能平稳啮合。

　　设计这类齿轮的时候，首先要匹配传动链的传动比要求，确定齿数、模数参数，齿形部分按照标准渐开线齿廓绘制，齿顶高系数、顶隙系数都取通用标准值，保证和同模数的标准直齿轮具备互换性；轴段的直径是根据传递扭矩计算的扭转强度确定的，阶梯处的过渡圆角做了圆弧处理，避免热处理和受载时出现应力集中，轴端的倒角是为了装配时方便导入轴承内圈，不会刮伤轴承配合面。实际运行过程中，齿面承受交变接触应力，齿根承受弯曲应力，一体化结构的轴齿同轴度更容易保证，运转时的径向跳动量比分体装配结构小很多，能有效降低啮合噪音，减少齿面偏磨的概率。

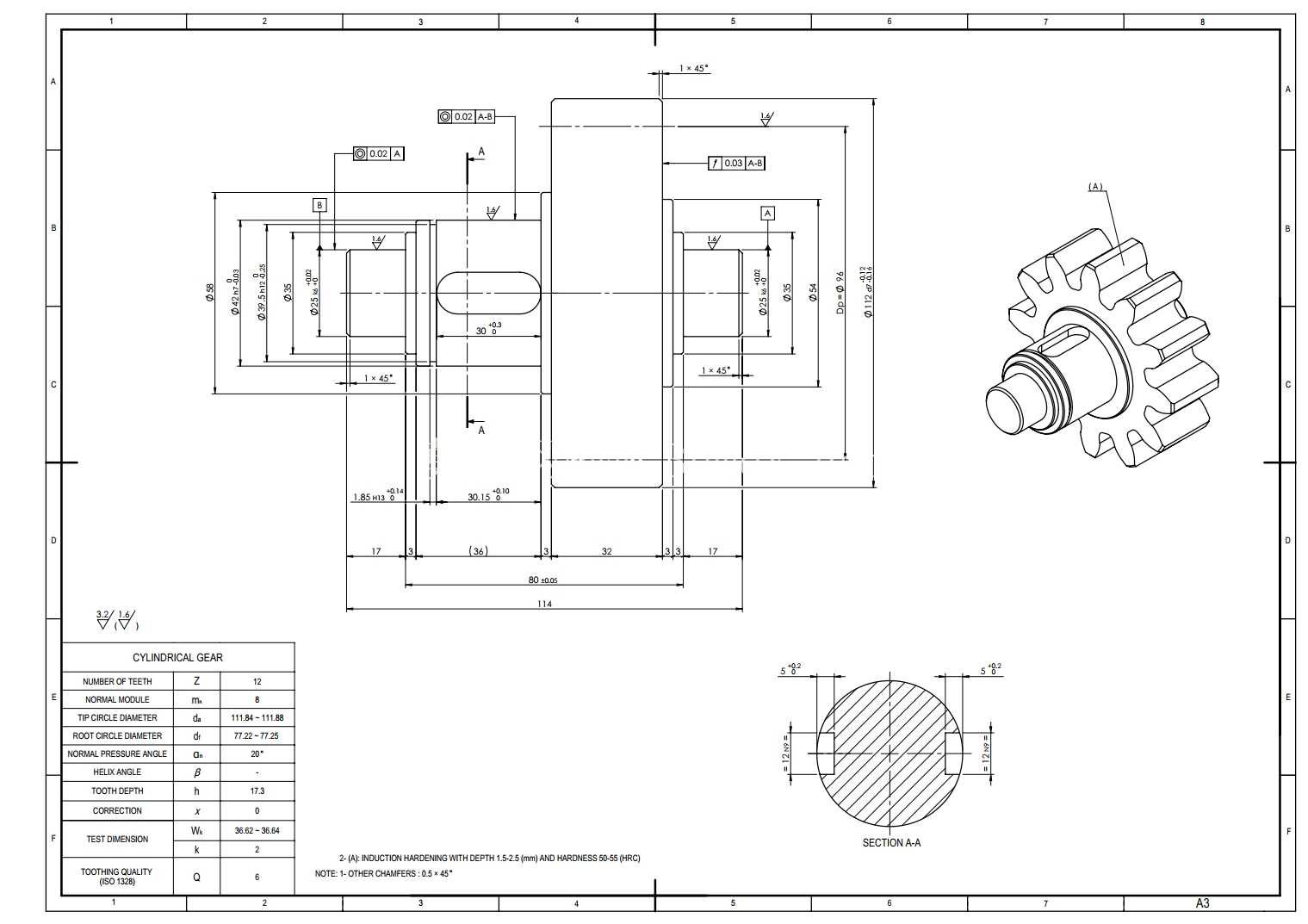

　　在压铸模的开模齿轮抽芯机构、自动送料的辊道传动工位、小型工装的分度转位结构里，这类齿轮都有大量应用，它不需要额外做轴和齿轮的连接结构，整体刚性更好，在频繁正反转的间歇传动场景里，不会出现连接间隙导致的传动回程误差，能保证工位定位的精度。建模过程中，齿形部分先通过齿廓方程生成单个齿的渐开线曲线，再阵列得到全部轮齿，齿端做了微小的倒角处理，避免装配时轮齿边缘磕碰损伤，轴段的各个配合面都标注了对应的尺寸公差和形位公差，和轴承配合的轴段取基孔制过渡配合，保证轴承内圈和轴段无相对滑动，非配合面的尺寸公差取自由公差即可，降低加工成本。

　　这类齿轮的润滑一般采用脂润滑，因为多数应用场景是低速间歇运转，不需要复杂的油路润滑结构，装配时在齿面和轴承位置涂抹适量润滑脂就能满足长期运行需求，齿面的粗糙度要求控制在合理范围，既不会因为太粗糙导致啮合磨损快，也不会因为过高的粗糙度要求提升不必要的加工成本。从安装维护角度来说，一体式齿轮轴拆装更方便，只需要将两端轴承拆下就能整体取出更换，不需要额外拆卸齿轮和轴的连接部件，在设备日常维护时能缩短停机时间，适合压铸生产车间这类需要快速维保的场景。
