重型柴油机气门机构同心弹簧结构设计

　　在重型动力设备的配气系统设计中，气门弹簧的可靠性直接决定了整机高负荷运转下的配气精度与运行寿命，常规单圆柱螺旋弹簧在大排量柴油机的高转速、高爆发压力工况下，容易出现共振颤振、应力超限导致的断裂失效，同心嵌套式弹簧结构正是针对这类重载紧凑安装场景开发的弹性元件方案。这类弹簧采用两组或多组旋向相反的螺旋弹簧同轴嵌套布置，在不额外增大弹簧安装径向空间的前提下，能有效提升整体承载能力，同时相反的旋向可以抵消单组弹簧工作时的扭转偏移，避免弹簧圈之间发生卡滞，还能利用两组弹簧固有频率的差异，抑制共振区间的振幅放大，适配重型柴油机气门高频往复运动的工作需求。

　　从实际安装边界来看，这类弹簧的下端落座于气缸盖的弹簧座沉台内，上端与气门弹簧上座配合，锁夹将上座与气门杆端部固定，整套机构的安装高度需要匹配气门的最大升程，预留足够的压缩余量，避免活塞到达上止点时气门与活塞发生运动干涉，径向尺寸则受限于气缸盖上火花塞或喷油器的布置间距，不能过度扩张占用周边零部件的安装空间。设计这类同心弹簧时，首先要根据柴油机的标定转速、气门最大升程、配气机构运动件的当量质量，计算出所需的弹簧预紧力与工作行程刚度，确保气门在整个运转转速区间内都能严格跟随凸轮型线运动，不会出现气门飞脱、落座反跳的问题。内外两组弹簧的刚度需要做匹配设计，通常内弹簧承担约三分之一的总载荷，外弹簧承担主要载荷，同时两组弹簧的并紧高度要保持一致，避免压缩到极限行程时单组弹簧过载。弹簧的丝径选择需要结合材料的许用切应力计算，重型柴油机的气门弹簧通常采用淬透性较好的合金弹簧钢，经过喷丸强化处理提升表面残余压应力，延长疲劳寿命，两端的支撑圈需要磨平处理，保证弹簧落座时的端面垂直度，避免工作时出现偏磨导致的侧向力附加到气门杆上，加剧气门导管的磨损。

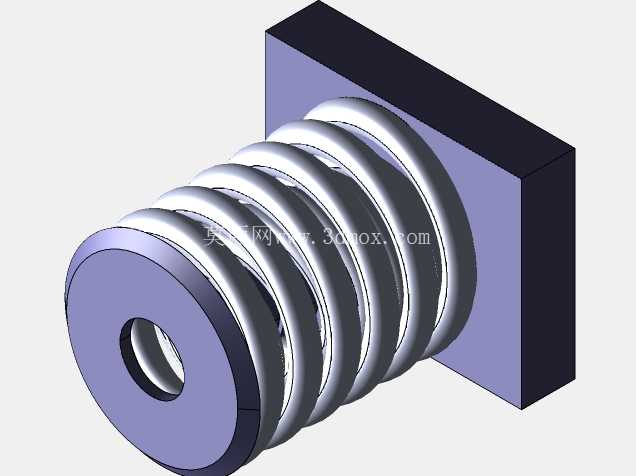

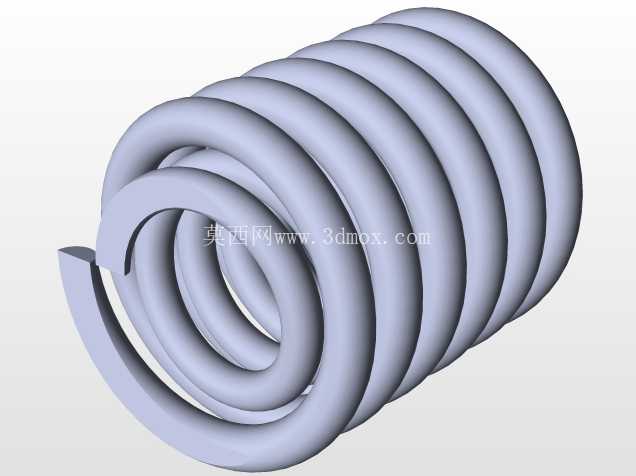

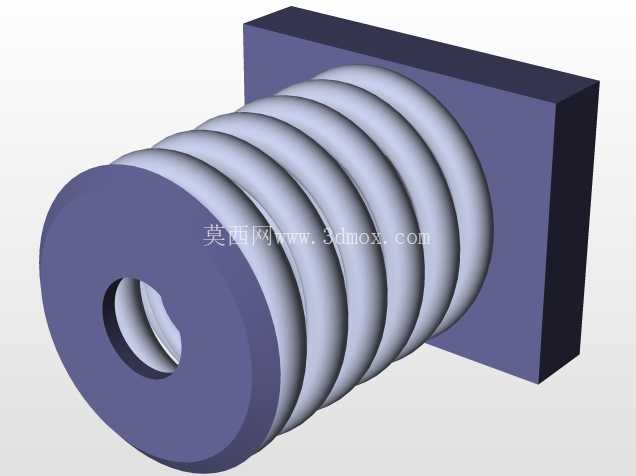

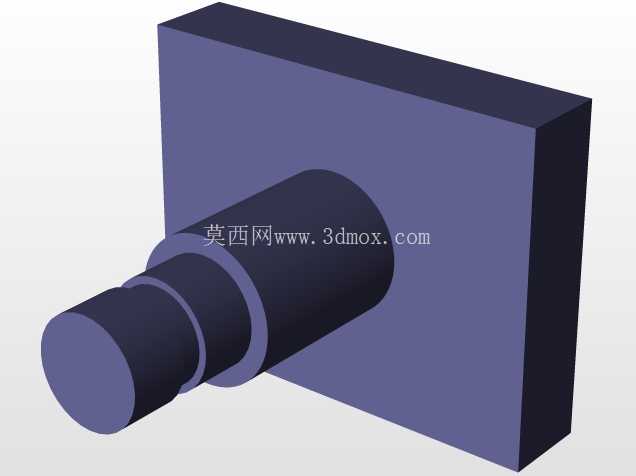

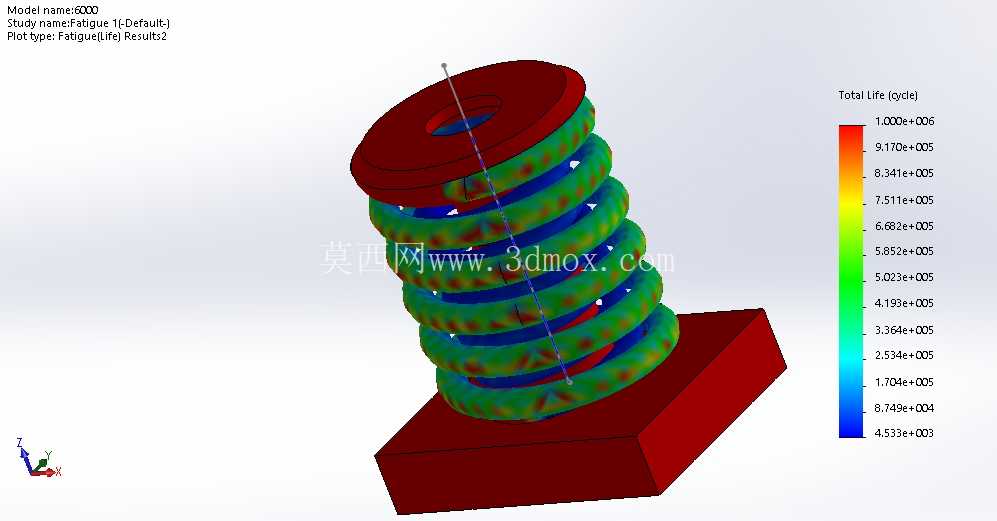

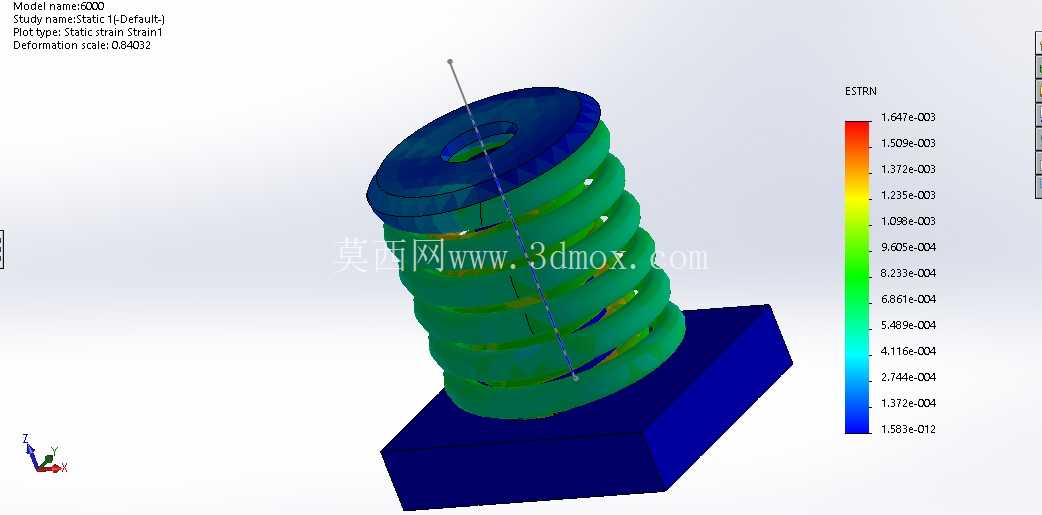

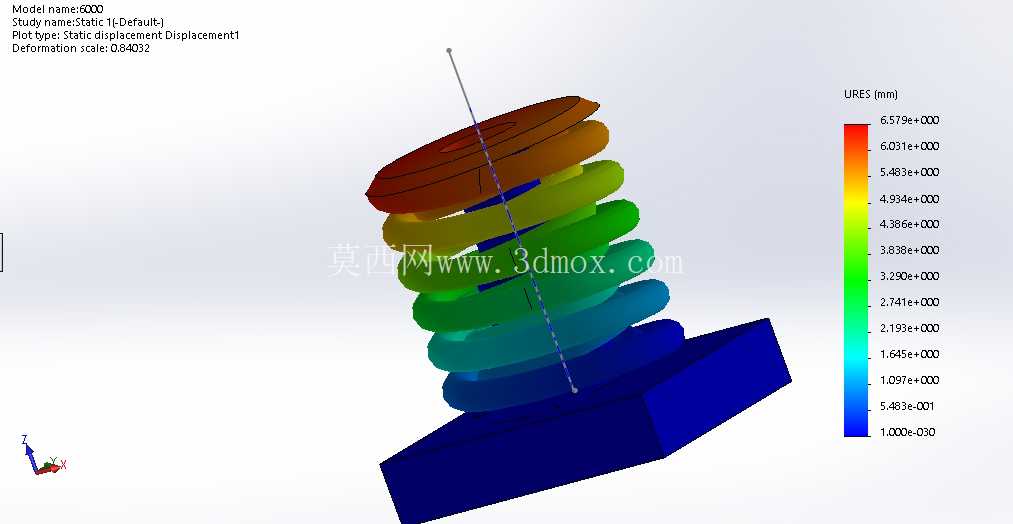

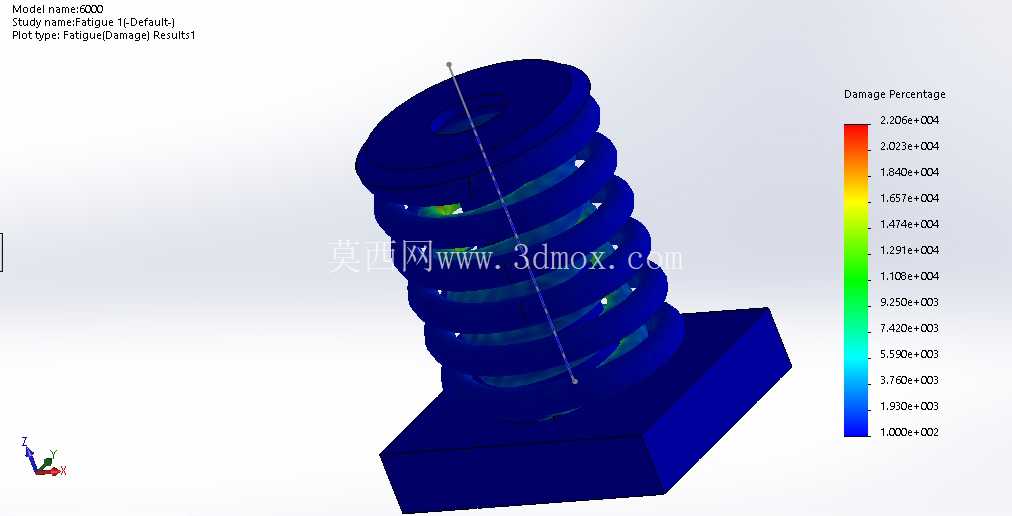

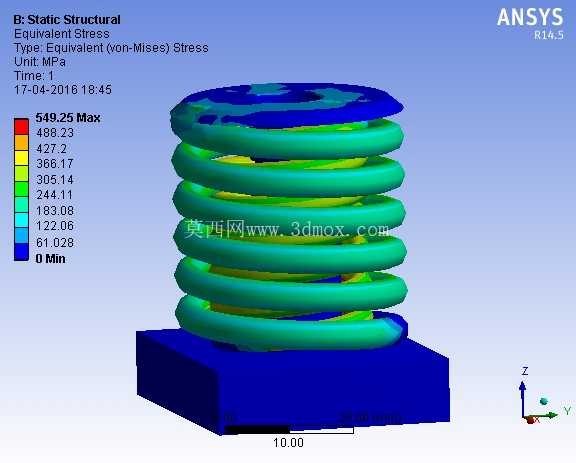

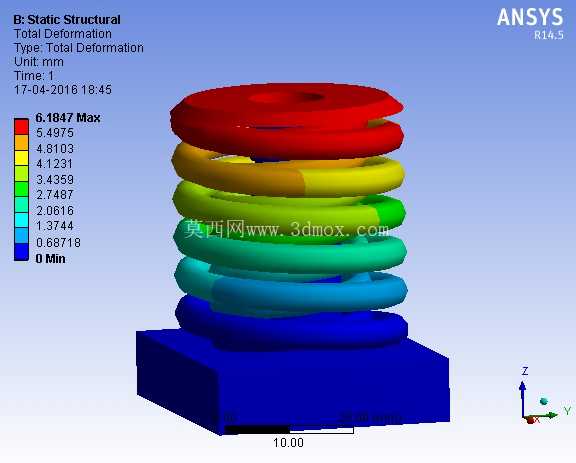

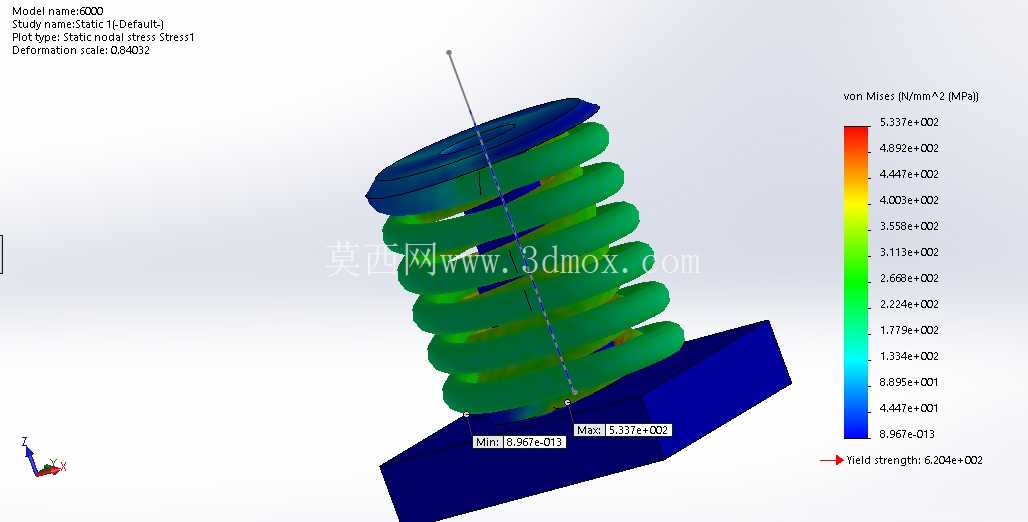

　　从静力学仿真的变形云图可以看到，弹簧在最大工作压缩量下，各圈的变形量从上端到下端呈现梯度分布，最大变形出现在弹簧上端的有效圈位置，应力分布也对应呈现梯度变化，设计时需要将最大应力控制在材料的疲劳极限范围内，同时校核弹簧的固有频率，使其避开柴油机常用转速下的气门激励频率区间，防止发生共振。这类同心弹簧除了应用在重型柴油机气门机构上，在铁路货车的转向架悬架、重载冲压设备的缓冲机构、工程机械的减振装置上也有广泛应用，核心都是利用其同轴嵌套的结构特点，在有限的安装空间内实现更高的承载能力与更稳定的弹性特性。

　　在三维建模过程中，需要准确绘制螺旋线的螺距、中径、有效圈数与支撑圈结构，还要考虑弹簧工作时的并圈间隙，避免相邻弹簧圈在压缩过程中发生摩擦接触，内外弹簧之间要预留足够的径向间隙，补偿弹簧加工时的尺寸公差与工作时的侧向变形，防止内外弹簧发生碰擦产生异响与磨损。装配时需要注意内外弹簧的旋向相反，避免弹簧受压缩时产生的扭转力矩同向叠加，导致弹簧上座发生转动，影响锁夹的固定可靠性。实际台架试验中，这类同心弹簧需要经过百万次以上的疲劳循环测试，验证在最大工作载荷下的永久变形量与疲劳寿命，同时要在不同转速下测试配气机构的运动平稳性，检查气门落座力是否在设计范围内，避免落座力过大导致气门座圈磨损过快，或是落座力过小导致气门密封不严出现气缸漏气问题。
