608ZZ深沟球轴承带爆炸装配结构设计

在轻工输送、小型电机、电动工具、家用器械这类对回转精度有基础要求、载荷量级不大的应用场景里，608ZZ是出镜率极高的标准支承零件，小到滑板轮的转动支承、办公设备的辊轴支承，大到小型传动箱的输入输出端定位，都能见到它的身影。做这个结构设计的时候，首先要明确它的核心功能是承担径向载荷，同时可以承受一定比例的双向轴向载荷，双面带防尘盖的ZZ结构，核心作用是阻挡外界粉尘、碎屑进入轴承内部滚道，避免润滑脂被污染流失，延长维护周期，这也是很多开式轴承无法适配多尘工况的核心原因。

设计过程中没有直接调用标准件库的现成模型，而是从滚动轴承的核心配合逻辑出发，先确定内圈、外圈的滚道曲率，钢球的直径与排布数量，保持架的兜孔间隙，再到防尘盖的卡扣结构，每一处尺寸都贴合公开的标准轴承尺寸规范，内圈内径8mm、外圈外径22mm、装配总宽度7mm，这个尺寸边界是选型时最核心的安装依据，做设备装配的时候，轴与内圈的配合要选过渡配合或者小过盈配合，避免内圈在轴上跑圈，外圈与轴承座孔的配合要根据载荷方向选合适的间隙或者过渡配合，不能盲目用过盈导致轴承预紧过大、运转温升过高。

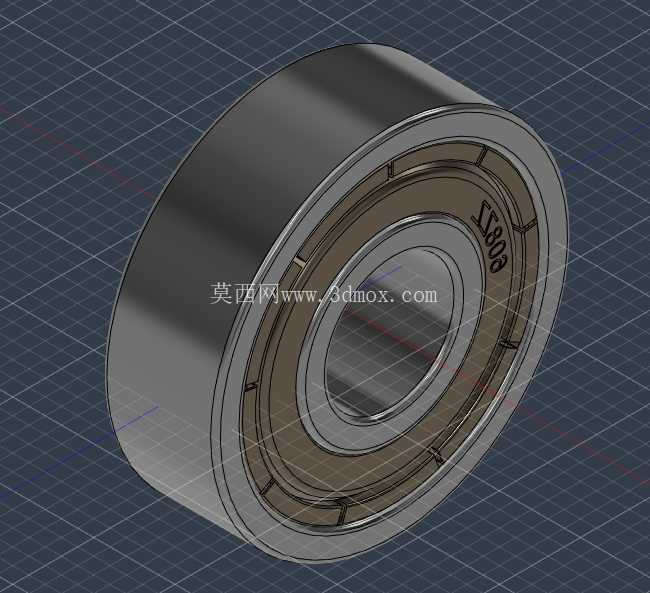

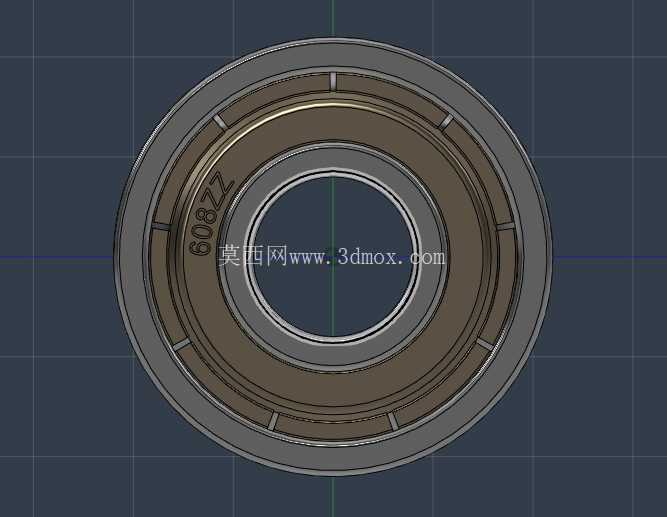

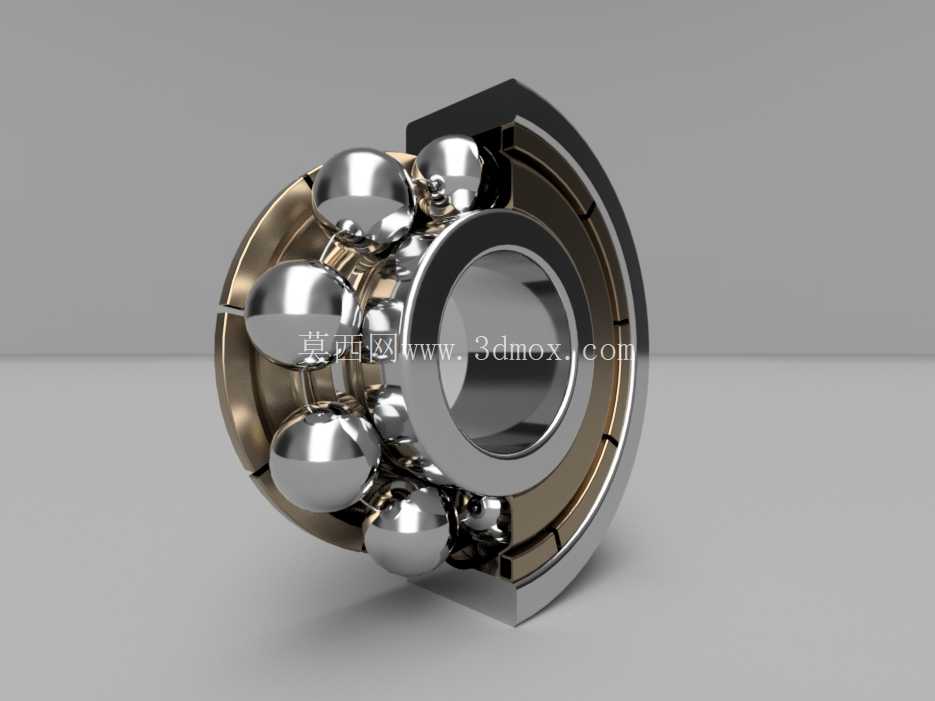

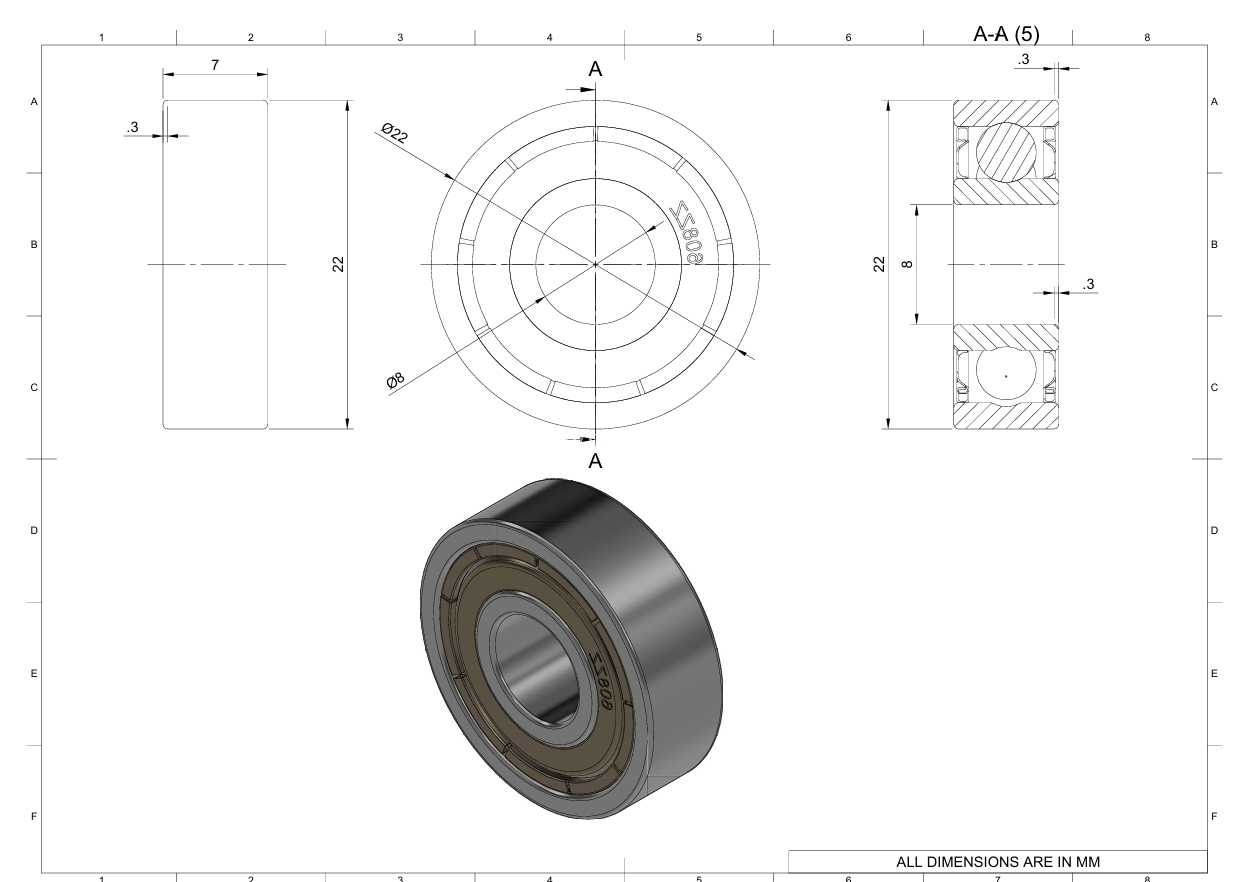

爆炸装配结构的设计，核心是为了清晰展示每个零件的装配顺序与配合关系，从内圈、钢球、保持架到外圈、两侧防尘盖，每个零件的装配定位关系都做了明确的拆解展示，配套的技术绘图部分，把关键的配合尺寸、形位公差、粗糙度要求都做了标注，不管是做机械设计教学演示，还是做维修拆解示意，或者是做产品结构的可视化展示，都能直接对应到实际零件的装配逻辑。

很多新手做轴承建模的时候容易忽略保持架的结构细节，要么把钢球直接嵌在内外圈之间没有定位，要么把保持架和钢球做干涉，这个模型里的保持架兜孔和钢球之间留了合理的运转间隙，既保证钢球可以在滚道内自由滚动，又不会出现钢球脱落的问题，双面防尘盖的卡扣结构也做了细节还原，和外圈的卡槽配合到位，不会出现装配后防尘盖松动脱落的问题。

在实际设备选型里，608ZZ的适用转速区间和润滑方式直接相关，用脂润滑的情况下可以满足大部分中低速回转场景的需求，如果是高速工况则需要考虑更高精度等级或者开式轴承搭配油润滑的方案，这个模型的尺寸完全贴合量产标准件的实际参数，做装配仿真的时候可以直接导入使用，不需要再调整安装边界尺寸，也可以作为机械制图课程里的装配练习案例，让学习者直观理解滚动轴承的内部结构组成，明白每个零件在运转过程中起到的作用，避免只会调用标准件却不懂轴承内部结构原理的问题。做结构设计的时候，还要考虑轴承的预紧方式，是用轴用挡圈还是端盖定位，对应的安装空间预留也要和这个7mm的总宽度匹配，不能出现装配后轴承被压死无法转动的情况，滚道的表面粗糙度要求直接影响轴承的运转噪音和使用寿命，这些细节在配套的技术绘图里都做了对应标注，能帮设计者快速明确加工与装配的技术要求。
