汽车膜片离合器盘形弹簧结构设计

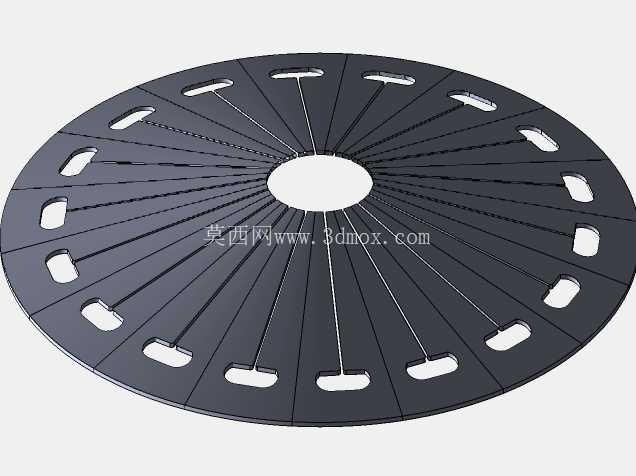

在手动挡乘用车与轻型商用车的传动系统中，膜片离合器弹簧是承担动力接合、切断与过载缓冲的核心弹性构件，直接决定换挡平顺性、动力传递效率与离合器总成的服役寿命。不同于传统螺旋弹簧压紧结构，该盘形膜片弹簧采用整体式碟形开槽结构，将压紧弹簧与分离杠杆的功能集成在单一冲压件上，大幅缩减了离合器总成的轴向尺寸，更适配前置前驱车型紧凑的动力舱布局。

从实际装车场景来看，该弹簧安装在离合器压盘与离合器盖之间，中心孔避让变速器输入轴，外沿圆周均布的分离指端与分离轴承配合，当驾驶员踩下离合踏板时，分离轴承推动分离指端部，以弹簧外沿支撑环为支点产生杠杆变形，带动压盘向后移动解除对从动盘的压紧，实现动力切断；松开踏板时，弹簧自身的弹性回弹力推动压盘压紧从动盘，将发动机飞轮输出的扭矩稳定传递至变速器输入轴。圆周均布的长圆孔结构，一方面为冲压成型时的材料流动预留变形空间，避免热处理过程中因应力集中产生开裂，另一方面在弹簧往复变形过程中分散径向应力，降低长期工作后的疲劳衰减速率。

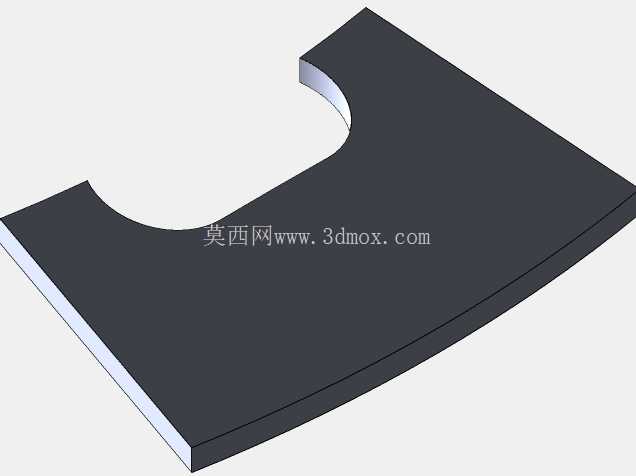

设计过程中需要重点匹配几个核心边界：首先是中心安装孔的直径公差，需要与离合器盖的定位凸台保持H7/h6的间隙配合，保证弹簧工作时的同轴度，避免分离过程中出现偏磨导致的踏板抖动；其次是分离指的数量与开槽长度，直接决定分离行程与踏板力的匹配关系，开槽过长会降低弹簧整体刚度，导致压紧力不足出现传动打滑，开槽过短则会增大分离力，加重驾驶员操作负荷，同时需要保证各分离指的刚度一致性，避免接合过程中压盘倾斜导致从动盘磨损不均。外沿的支撑凸台结构需要与离合器盖的支撑环完全贴合，保证杠杆支点的位置精度，避免工作过程中出现支点窜动导致的离合结合点不稳定。

从材料选型与工艺角度，这类弹簧通常采用60Si2MnA弹簧钢冲压成型后进行淬火中温回火处理，保证硬度达到HRC42-48区间，兼顾弹性极限与疲劳强度，成型后需要对分离指端部进行高频淬火处理，提升与分离轴承接触位置的耐磨性能，避免长期摩擦后出现指端磨损凹陷导致分离行程变化。结构上的辐射状筋条设计，在不增加板材厚度的前提下提升了弹簧整体的抗扭刚度，避免大扭矩传递过程中弹簧出现翘曲变形，保证压盘对从动盘的压力均匀分布，减少起步时的抖动现象。

在实际维修与选型匹配中，该弹簧的自由高度、压紧力特性曲线需要与原车型离合器总成完全匹配，若弹簧弹力衰减超过15%，会出现离合打滑、动力传递效率下降的问题，若分离指端面跳动超过0.4mm，则会导致离合分离不彻底、换挡打齿的故障。不同于分体式螺旋弹簧结构，这种整体膜片弹簧的压紧力在整个摩擦片磨损寿命周期内变化量更小，不需要频繁调整离合自由行程，能够在摩擦片允许磨损范围内保持相对稳定的压紧力，降低用户的维护成本。同时整体式结构的动平衡性能更优，更适配发动机高转速工况，减少高转速下的离合器总成振动与噪音。
