乘用车车身外覆盖件曲面结构设计

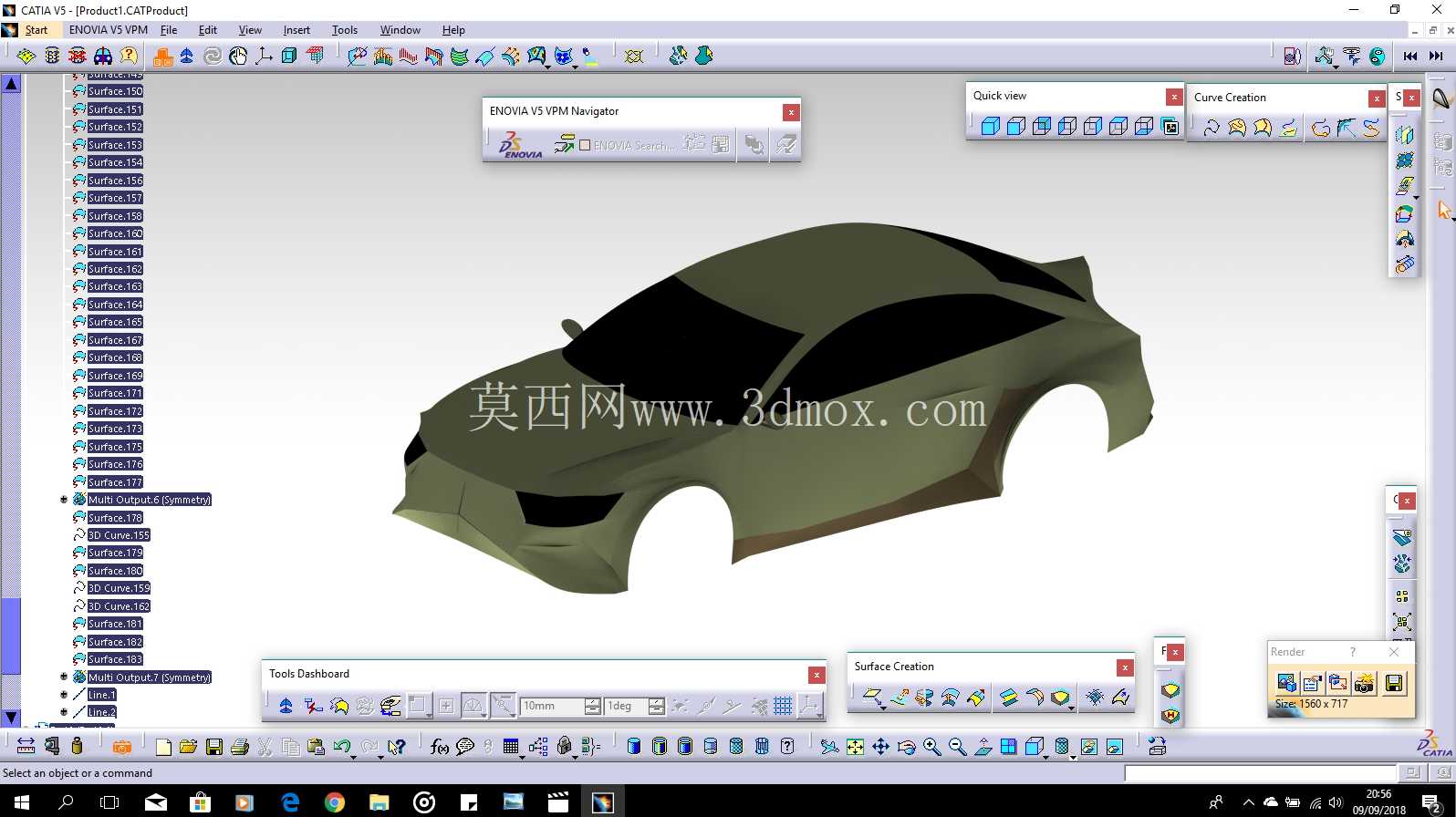

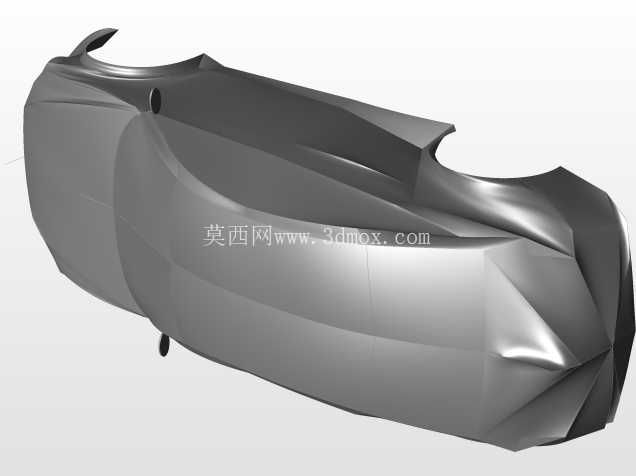

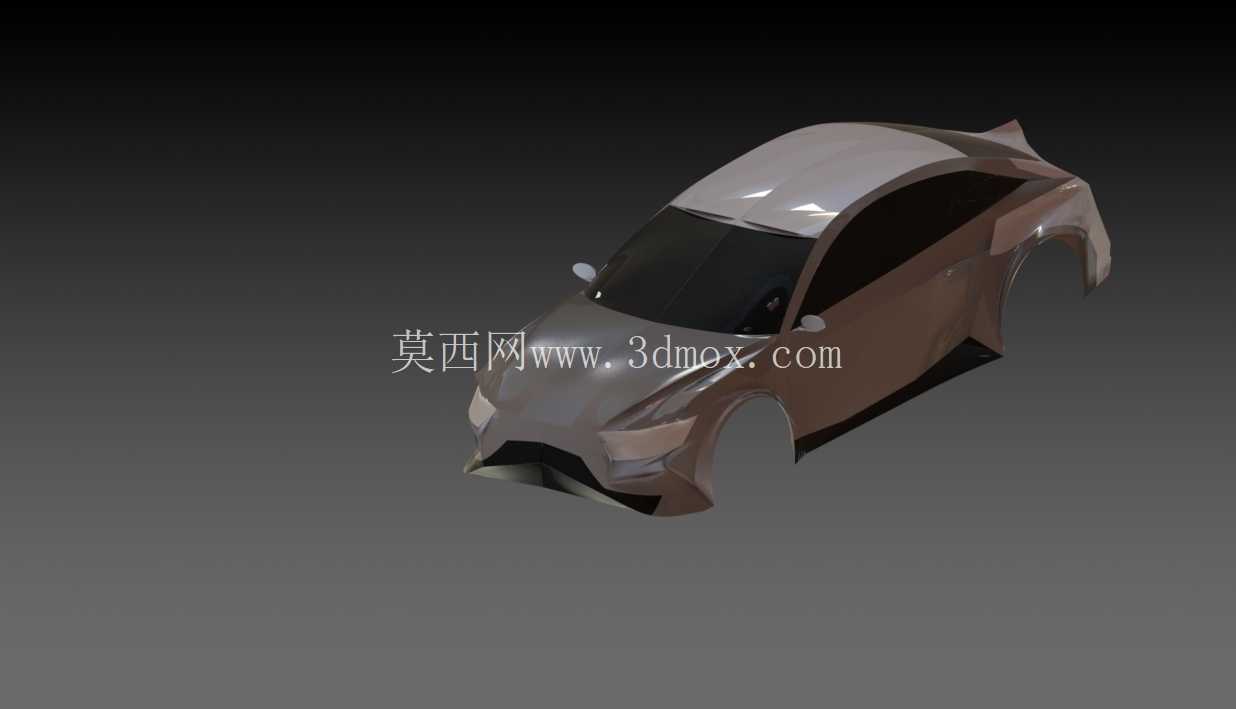

在乘用车整车开发流程中，车身外覆盖件的曲面设计是衔接造型创意与工程落地的核心环节，直接决定整车风阻表现、装配精度与外观质感。本次呈现的曲面结构围绕三厢乘用车的车身主外覆盖区域展开，覆盖引擎舱盖、前翼子板、侧围上部、车顶轮廓、C柱过渡段及后备箱上部衔接区域，未包含车门开闭件、车窗玻璃、底盘行走机构等附属部件，核心聚焦车身外表面的A级曲面构建逻辑。

从实际应用场景来看，该曲面结构可直接用于造型阶段的油泥模型数据参考、工程阶段的外覆盖件冲压模具型面设计基础、CFD风阻仿真分析的外表面输入条件，也可作为总布置阶段校核外凸物安全间隙、人机工程视野边界的基准数据。不同于概念车的夸张造型曲面，该结构的曲率过渡完全遵循量产乘用车的工程约束，所有曲面的高斯曲率变化控制在冲压工艺允许的范围内，避免出现负角、急剧曲率突变等无法通过常规冷冲压工艺成型的区域，翼子板与轮拱的衔接处预留了足够的轮胎跳动间隙，可适配17-19寸常规乘用车轮胎的跳动包络，不会在极限转向与颠簸工况下出现运动干涉。

设计思路上优先遵循曲面连续性要求，车身主可见区域的曲面均达到G2连续标准，光影反射顺滑无明显折痕，可满足量产车漆面喷涂后的光影质感要求；引擎盖的曲面采用中间微高、两侧向翼子板平缓下倾的弧度，既可以优化高速行驶时的气流导向，降低前风挡区域的紊流风噪，也能在行人碰撞场景下提供足够的溃缩变形空间，满足行人保护的法规要求。C柱与车顶、后备箱的过渡区域采用快背式小角度溜背曲率，在不明显牺牲后排头部空间的前提下，优化车尾的气流分离点位置，降低整车风阻系数，相比传统直角过渡的三厢车结构，该曲面设计可帮助整车降低0.012-0.018的风阻系数，对应高速巡航工况下可减少3%-5%的能耗损失。

安装边界层面，该曲面结构的边缘预留了标准的外覆盖件安装翻边位置，翼子板前端与前保险杠安装面的衔接处曲率匹配度控制在0.5mm公差范围内，侧围下部与门槛梁的安装边保持平行度公差1mm以内，可直接对接白车身焊接总成的安装点坐标，不需要额外做大规模的曲面调整。轮拱区域的曲面边界按照常规乘用车的轮眉安装间隙设计，预留了3.5mm的均匀装配间隙，可适配塑料轮眉的安装公差要求，不会出现装配后间隙不均、段差超标的问题。曲面的厚度方向按照外覆盖件0.7-0.8mm的钢板冲压厚度预留了偏置量，内表面的加强筋安装位置也在曲面设计阶段做了避让，避免后续结构设计时出现曲面与加强板干涉的问题。

从工程验证的角度，该曲面已经完成了初步的拔模角度校核，所有外表面的冲压拔模角度均大于7度，满足常规冲压模具的出模要求，不需要额外设计侧向抽芯机构，可有效降低模具开发成本。曲面的分块线位置也按照量产车的常规分缝逻辑做了预留，引擎盖与前翼子板的分缝、翼子板与A柱的分缝、侧围与后备箱盖的分缝位置均设置在曲率变化平缓的区域，既可以降低密封件的设计难度，也能减少长期使用后缝隙积尘、渗水的风险。
