伊顿电磁换向阀液压控制结构设计

项目分类:阀门 发布时间:2026-07-14 ID:1195062
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计
  • 伊顿电磁换向阀液压控制结构设计

在液压传动系统的实际搭建与改造场景中,方向控制类元件的选型与结构适配直接决定整套油路的动作逻辑可靠性,这款电磁换向阀的三维结构设计,完全围绕常规工业液压站的通用安装需求展开,没有做冗余的特殊结构定制,适配绝大多数中低压液压回路的换向控制需求。从实际应用场景来看,这类换向阀普遍用在机床液压工装夹紧回路、小型液压站的油缸动作控制、自动化生产线的液压执行元件方向切换环节,日常工况下系统工作压力维持在常规中压区间,不需要额外做高压强化结构,就能满足绝大多数通用工业设备的使用要求。

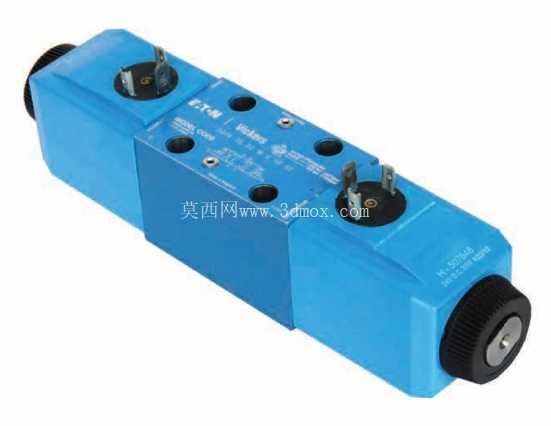

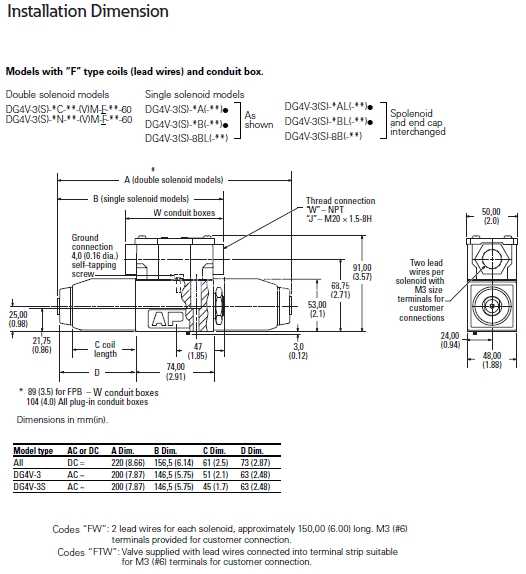

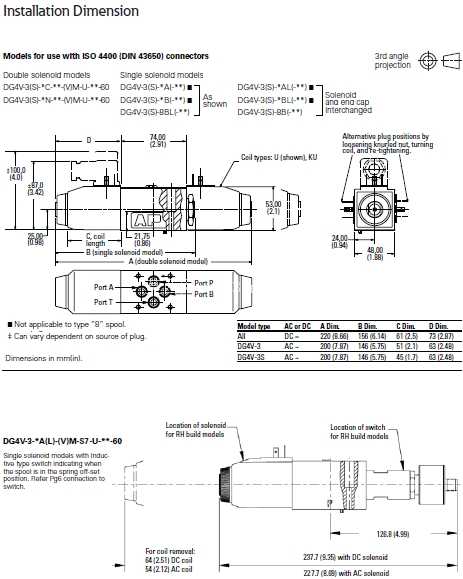

设计过程中优先考虑了安装兼容性,阀体的安装结合面采用行业通用的通径安装尺寸,油口位置、安装孔的孔距与孔径完全匹配常规6通径换向阀的安装边界,不需要额外设计过渡连接板,就能直接替换同规格的现有换向阀产品,降低设备改造的结构改造成本。阀体主体的方形结构设计,一方面是为了适配电磁线圈的安装空间,两端的电磁驱动部分直接嵌套在阀体端部的定位止口上,保证阀芯驱动的同轴度,避免长期动作出现阀芯卡滞的问题;另一方面方形外壳也能在集成安装时,方便相邻阀件的并排贴合布置,减少阀组整体的占用空间。

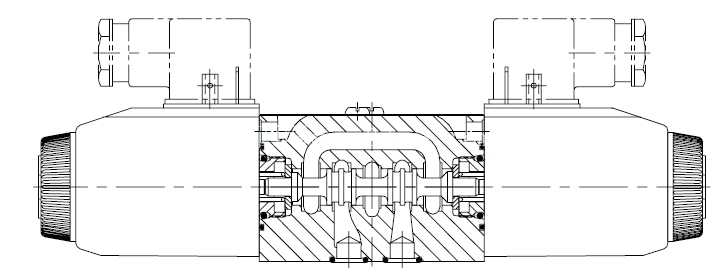

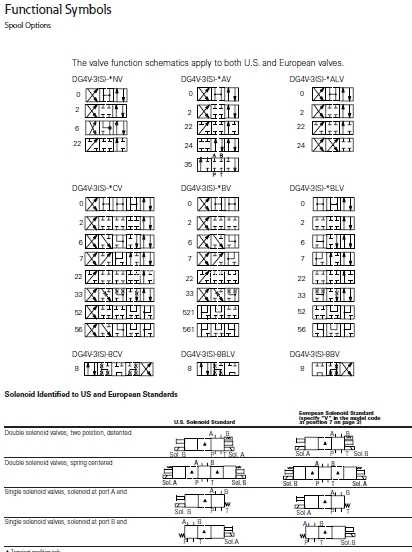

中间的安装结合面做了平整化处理,油口周围预留了密封圈的安装槽位,实际装配时只需要加装对应规格的O型密封圈,就能实现结合面的高压密封,不需要额外打密封胶,后期维护拆解也更方便。阀芯的行程设计严格匹配电磁线圈的驱动行程,保证通电状态下阀芯能准确位移到指定位置,完全打通对应油路,断电状态下依靠复位弹簧回到中位,实现油路的截止或者卸荷,中位机能的结构设计完全匹配常规的卸荷需求,能在油缸停止动作时让液压泵的输出油液直接回油箱,减少系统的无功发热。

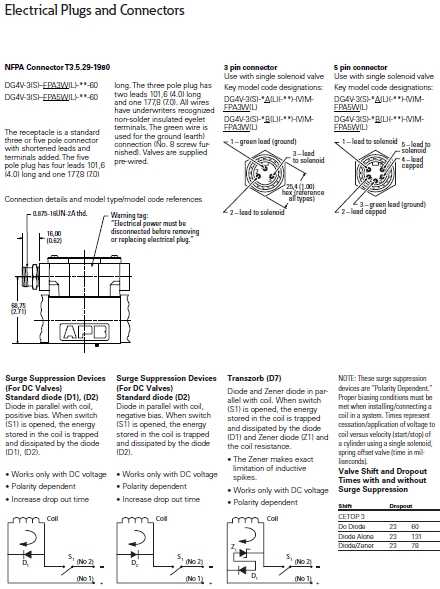

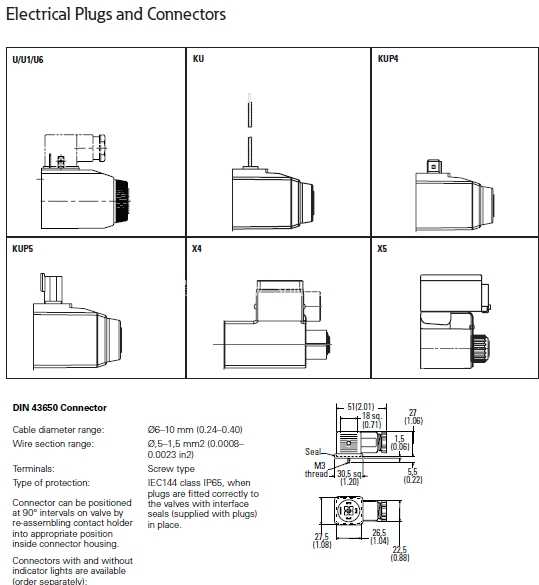

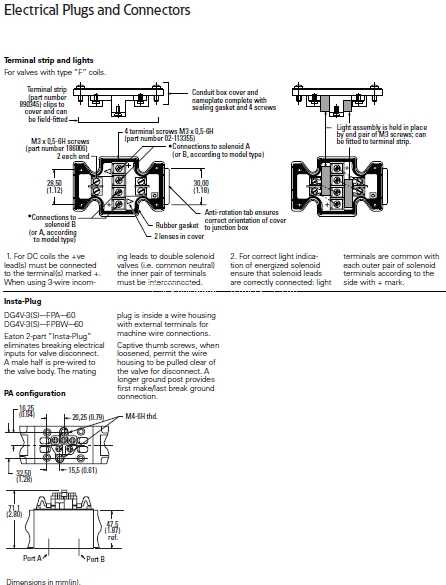

顶部的手动应急按钮结构做了凸起式设计,在设备调试或者电磁线圈断电的应急场景下,可以直接手动按压按钮推动阀芯动作,完成油路的临时切换,不需要拆解阀件就能完成应急操作,这个结构的尺寸特意做了加大处理,戴劳保手套操作时也能准确按压,不会出现滑脱的问题。阀体的流道设计做了圆弧过渡处理,避免直角流道造成的油液压力损失,同时减少油液在流道内的紊流,降低系统工作时的噪音和振动。电磁线圈的外壳做了全包覆结构,能阻挡车间内的切削液、粉尘进入线圈内部,延长线圈的使用寿命,线圈的接线端预留了标准的接线柱位置,适配常规的液压阀接线插头,不需要额外定制接线接头。

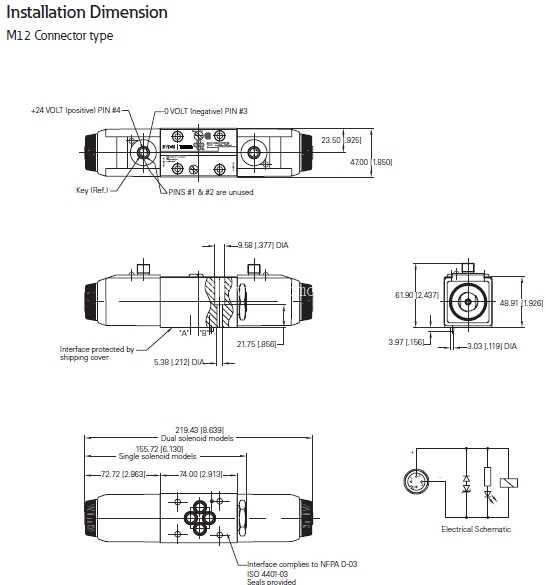

从安装边界来看,这款阀的整体宽度、高度和长度都控制在同规格阀件的常规尺寸范围内,安装孔的深度也做了统一设计,使用常规长度的内六角螺栓就能完成固定,不需要特制加长或者缩短的紧固件。在三维建模过程中,所有配合面的公差都按照液压元件的常规配合精度设置,阀芯和阀体孔的配合间隙控制在合理范围内,既保证阀芯动作的灵活性,又不会出现内泄漏超标的问题。密封槽的尺寸按照对应线径的O型圈标准设计,压缩量控制在合理区间,避免压缩量过大造成密封圈过早老化,或者压缩量不足出现渗漏问题。

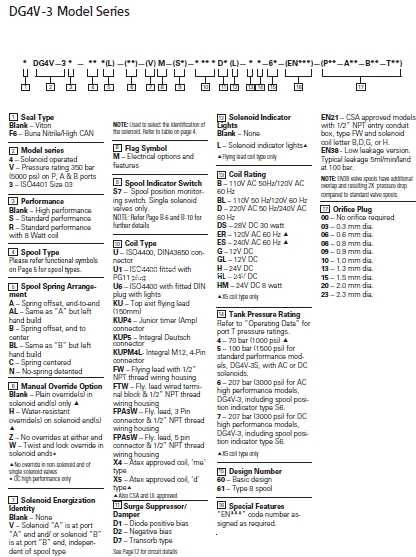

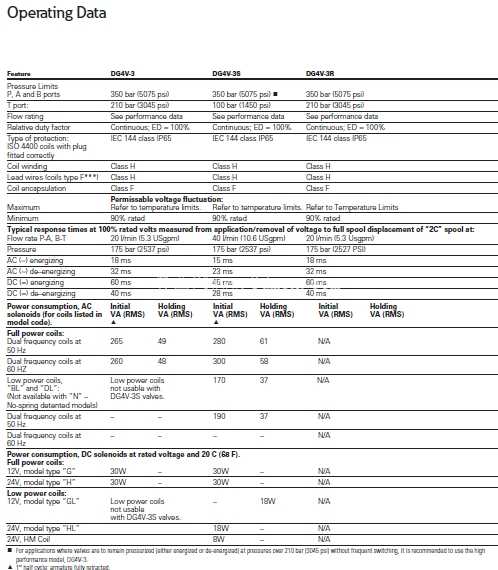

实际选型使用时,只需要确认系统的工作流量、工作压力以及所需的中位机能,就能直接匹配这款阀件,不需要对安装接口做额外修改,不管是新设备的阀组设计,还是旧设备的故障元件替换,都能快速完成适配。建模过程中对所有的棱角都做了微小的倒角处理,既避免装配时锋利的边角划伤操作人员,也能去除加工过程中产生的毛刺,防止毛刺脱落进入液压油路造成其他元件的卡滞故障。阀体两端的弹簧腔做了泄油通道设计,能将弹簧腔内的泄漏油液直接引回油箱,避免弹簧腔憋压造成阀芯动作阻力过大,保证换向动作的顺畅性。
