大口径气动调节叶片风阀阻尼装置

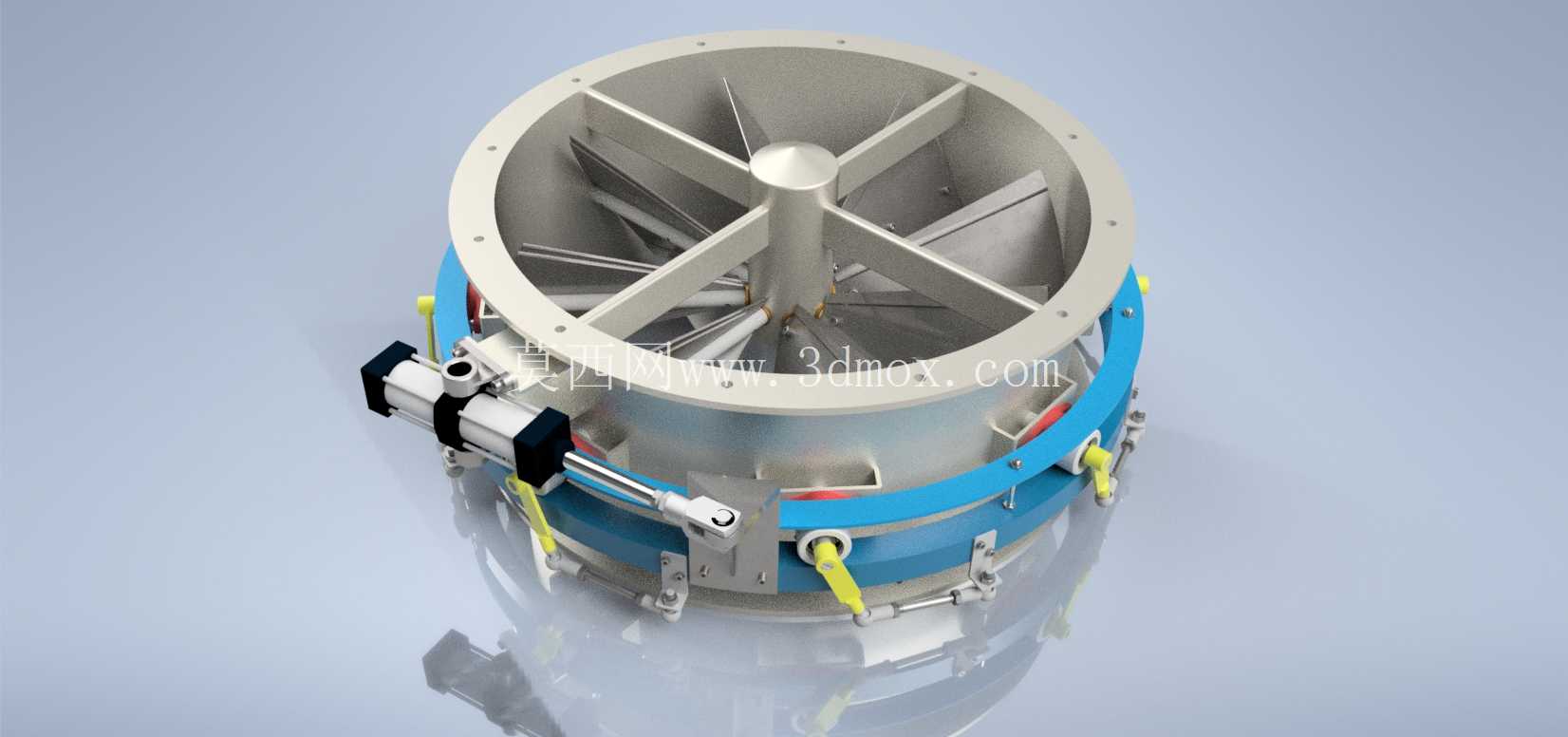

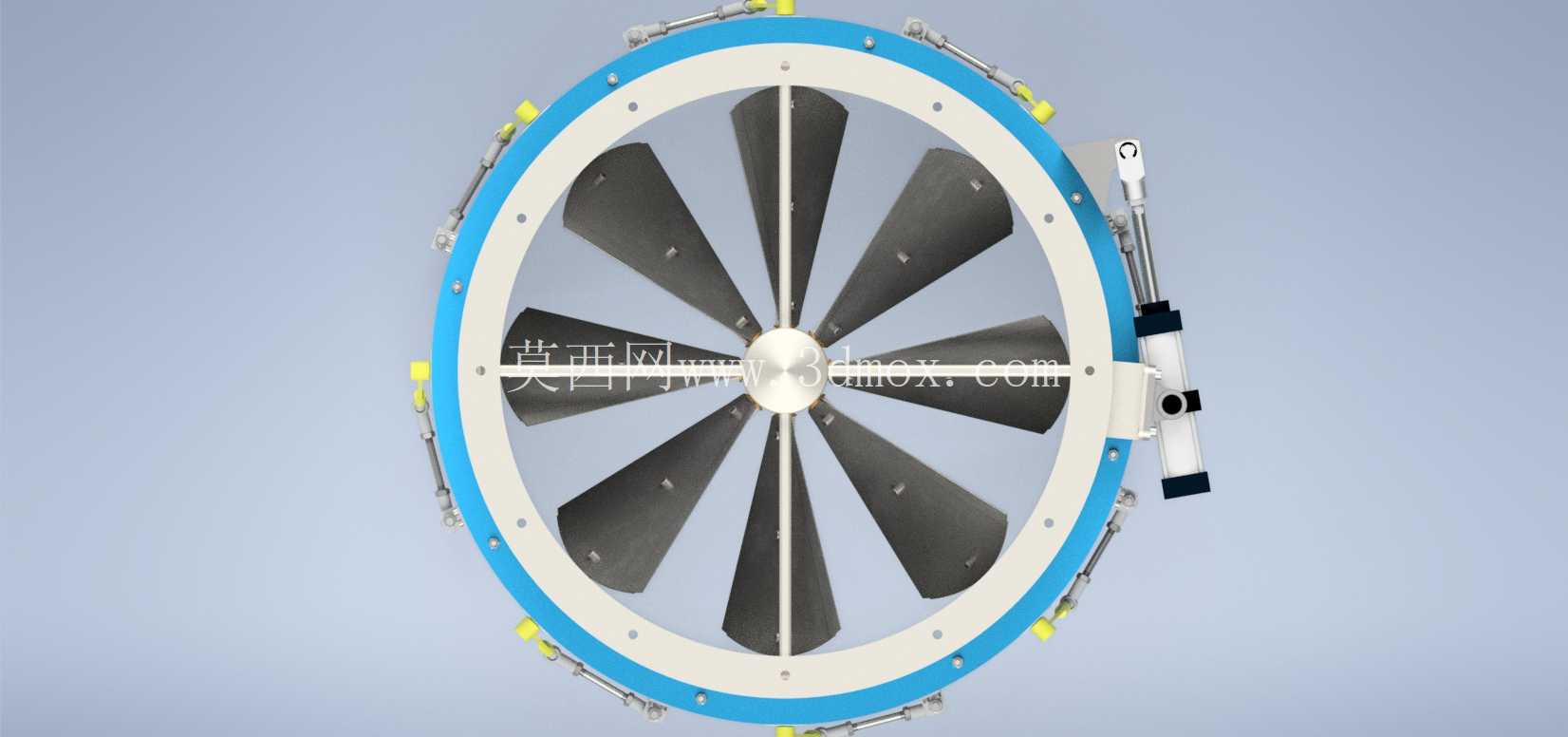

　　该装置主要应用于工业通风除尘系统、高温烟气排放管道、窑炉送风管路等场景，作为管路风量调节与阻尼稳压的核心部件，可在含尘、高温的气流环境下长期稳定工作，适配圆形截面的通风管路连接需求。从结构设计来看，整体采用圆形法兰对接结构，外圈法兰预留均匀分布的螺栓安装孔，可直接与同管径的管道法兰通过螺栓紧固连接，安装时需保证法兰端面的平面度公差不超过0.2mm，避免密封面出现间隙导致漏风。主体框架采用型钢焊接成型的笼式支撑结构，中心设置固定转轴基座，多片径向布置的调节叶片沿中心轴呈放射状排布，每片叶片的侧边均做折边密封处理，叶片闭合状态下相邻叶片的折边面完全贴合，可将管路漏风率控制在3%以内。

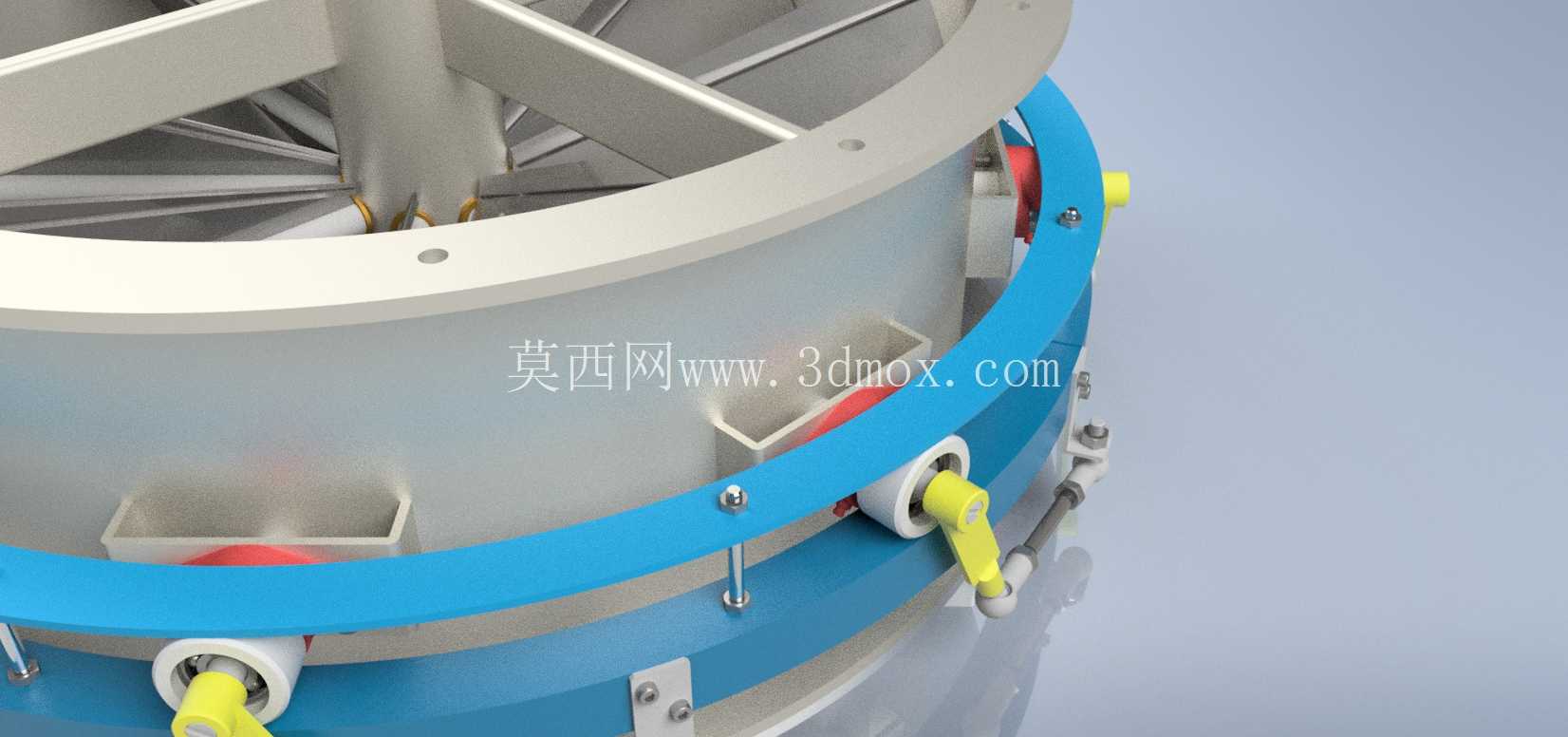

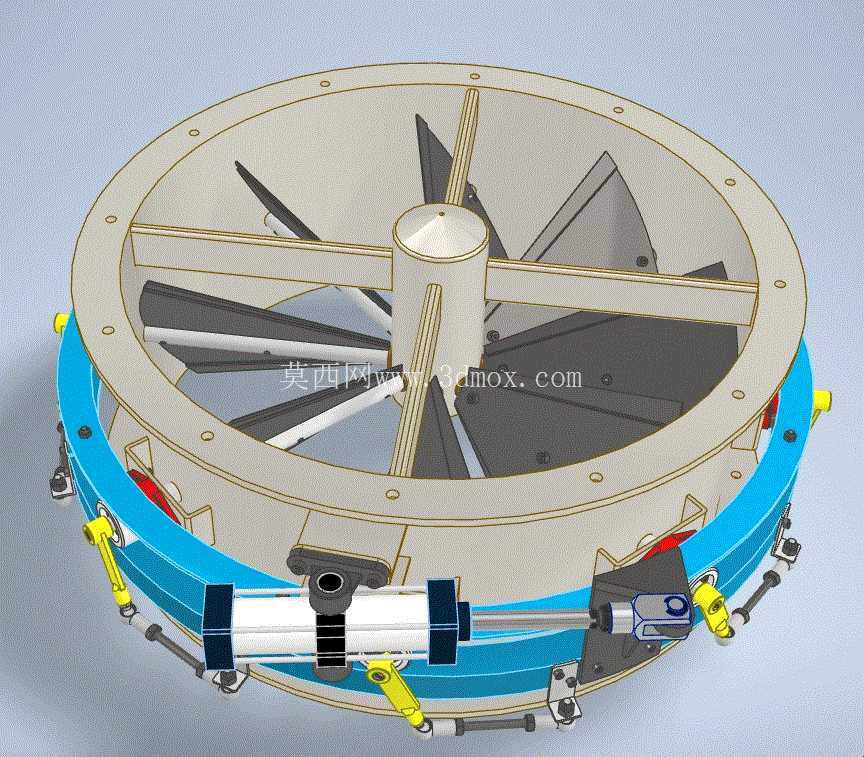

　　驱动部分采用侧面布置的气动执行元件，通过连杆机构与每片叶片的转轴端连接，气动元件的伸缩行程与叶片的转动角度做线性匹配，执行器全行程动作时，叶片可从0度全闭状态转动到90度全开状态，过程中无卡滞、无运动干涉。设计阶段针对高温工况做了适配优化，叶片与框架接触的转轴位置采用自润滑耐磨轴套，可耐受300摄氏度以内的持续高温气流冲刷，叶片表面喷涂耐火耐磨涂层，避免含尘气流长期冲刷导致的叶片磨穿问题。连杆机构的铰接点均设置防尘密封套，防止管路内的粉尘进入铰接缝隙造成转动卡涩，执行器侧设置行程限位块，可根据现场工况需求调整叶片的最大开启角度，适配不同的风量调节区间。

　　安装边界方面，该装置的轴向安装尺寸需预留至少1.2倍阀体直径的操作空间，用于后期执行器的维护与连杆机构的调试，法兰对接面需加装耐高温密封垫片，螺栓紧固时采用对角分次拧紧的方式，避免法兰受力不均导致的阀体变形。实际使用过程中，该装置可实现管路风量的无级调节，通过配套的气动控制元件可接入工厂的DCS控制系统，根据管路内的风压、流量参数实时调整叶片开度，起到稳定管路风压、调节送排风量的作用，在除尘系统中可配合风机运行调整各支管的风量平衡，在窑炉系统中可调整送风配比保证燃烧工况稳定。叶片的型线采用流线型设计，全开状态下气流通过阀体的阻力系数低于0.2，不会造成过大的管路压损，有效降低风机的运行能耗。

　　结构设计时充分考虑了后期维护的便利性，所有铰接销轴均采用开口销固定，拆卸时无需专用工具即可快速更换磨损的轴套与密封件，叶片与转轴采用螺栓连接方式，单块叶片出现磨损变形时可单独拆卸更换，无需整体拆解阀体，大幅降低现场维护的工作量与成本。针对不同的管路压力等级，阀体框架的钢板厚度做了对应选型，高压工况下框架外侧额外增设加强筋板，避免长期受压导致的框架变形，保证叶片转动的同轴度。
