立式带锯式切肉加工设备结构设计

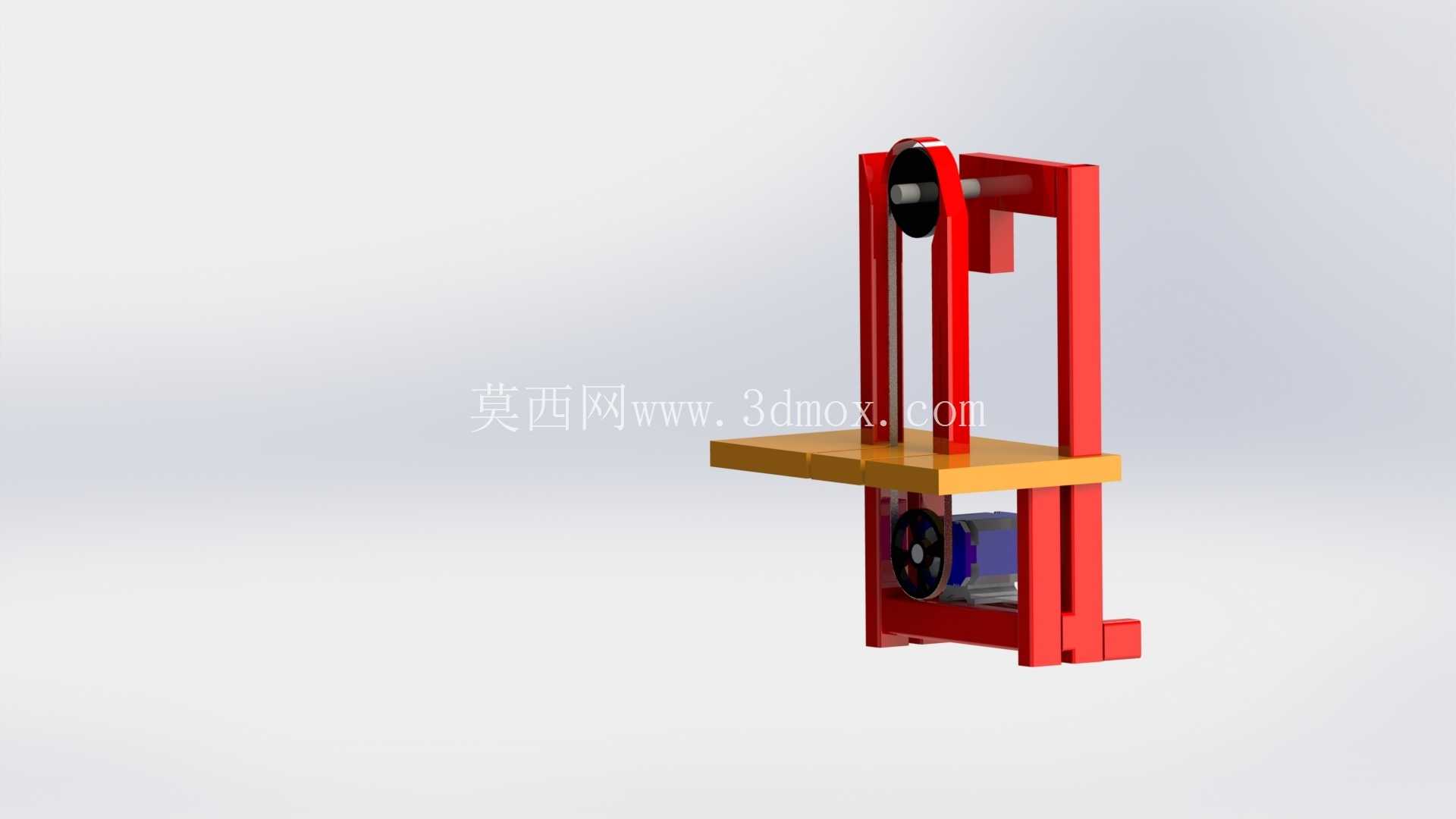

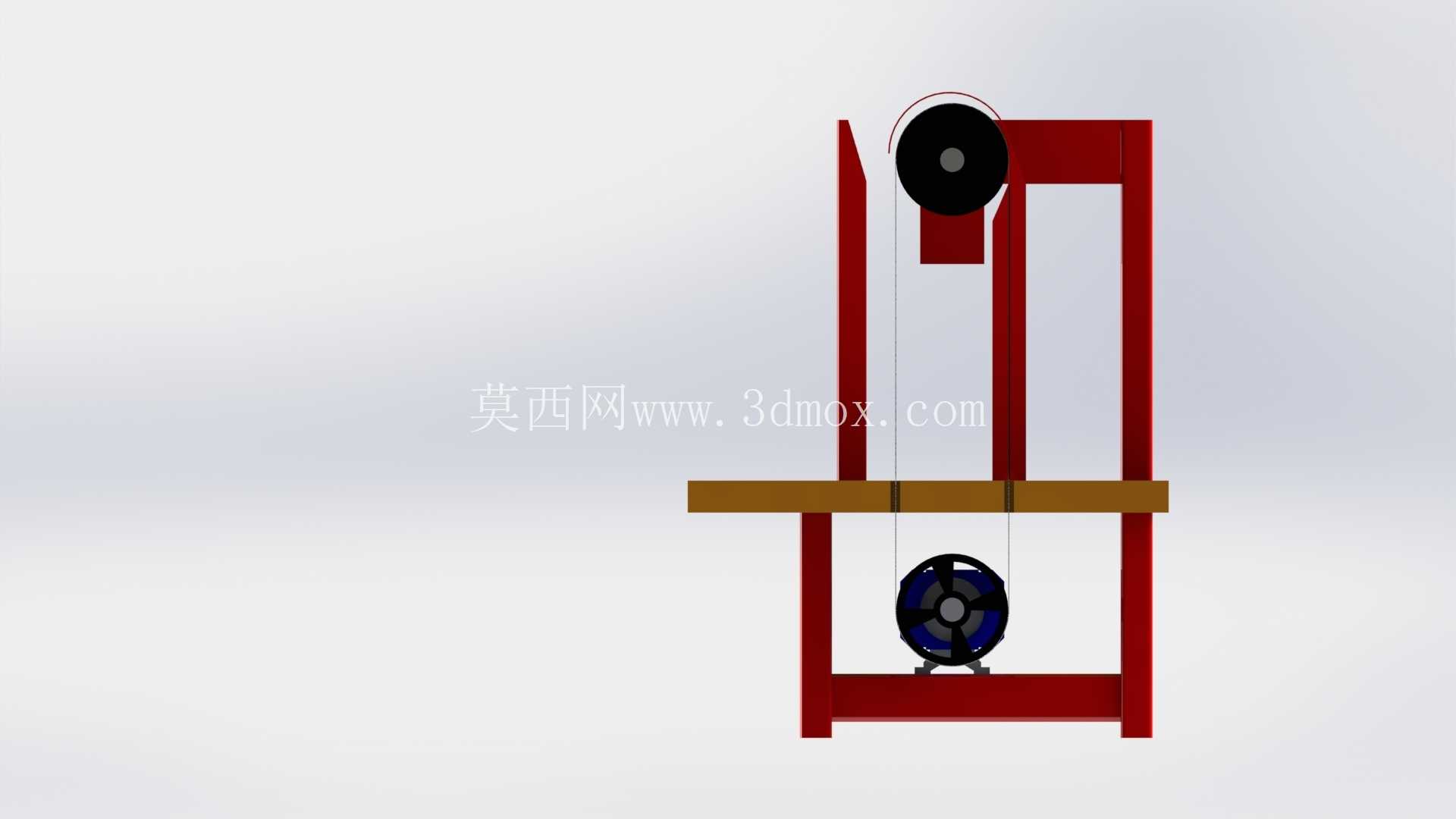

　　这款立式带锯切割设备主要面向生鲜肉制品加工场景，适配中小型肉铺、中央厨房预处理工段、熟食加工前处理环节的鲜肉、带骨冻肉分切需求，区别于传统圆盘刀切割设备，带锯结构的切割行程更长，可处理厚度更大的带骨食材，切割断面更平整，减少食材挤压造成的汁水流失。从结构布局来看，设备采用立式框架承载结构，主体支撑框架为立式双立柱加底部承托底座的形式，整体重心落在底部底座区域，底座内部集成动力传动组件与驱动单元，避免上部结构过重导致的设备倾覆风险，设备放置时仅需保证底部支撑面水平，无需额外打膨胀螺栓固定，适配商用厨房、加工车间的灵活摆放需求。

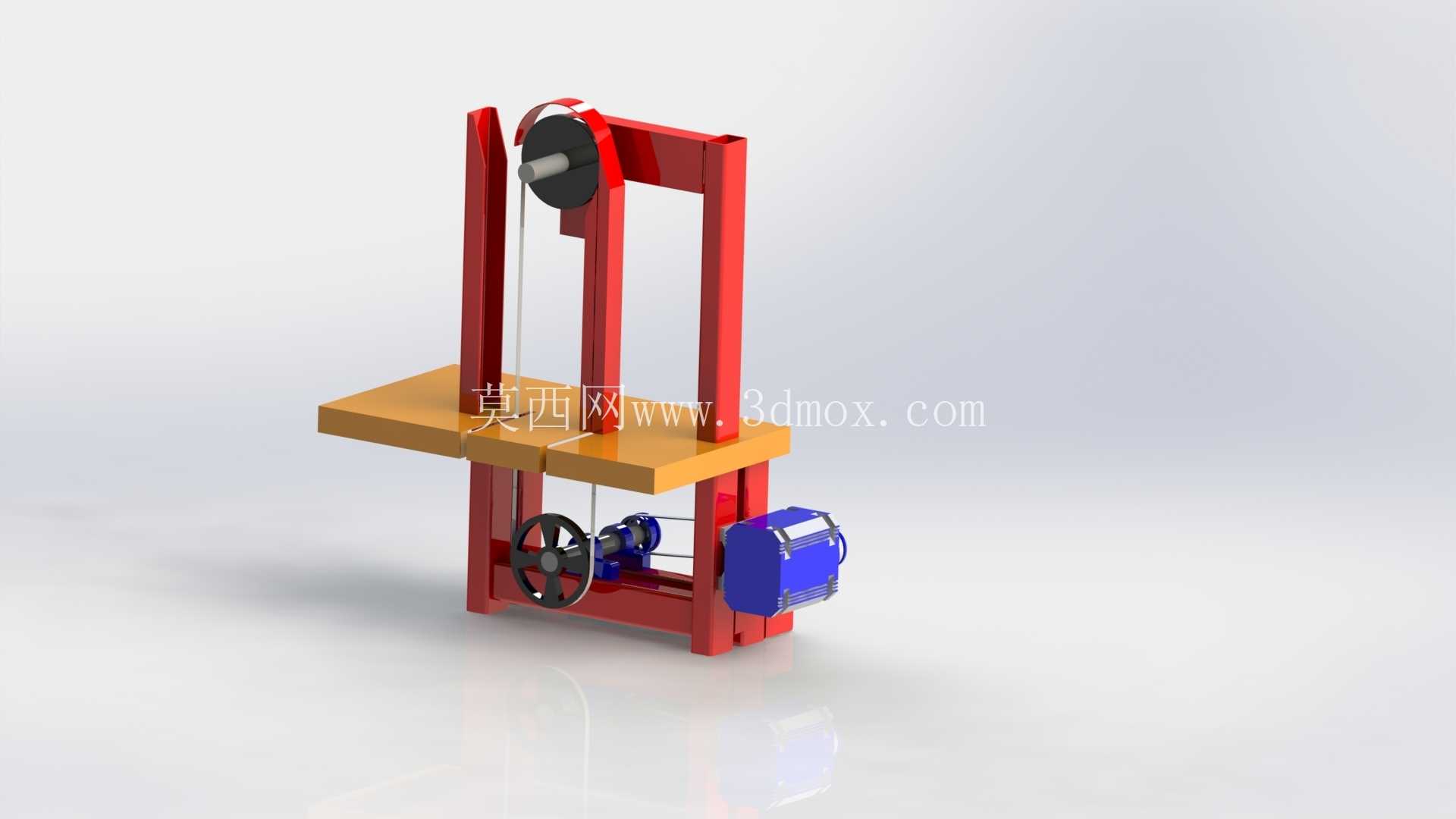

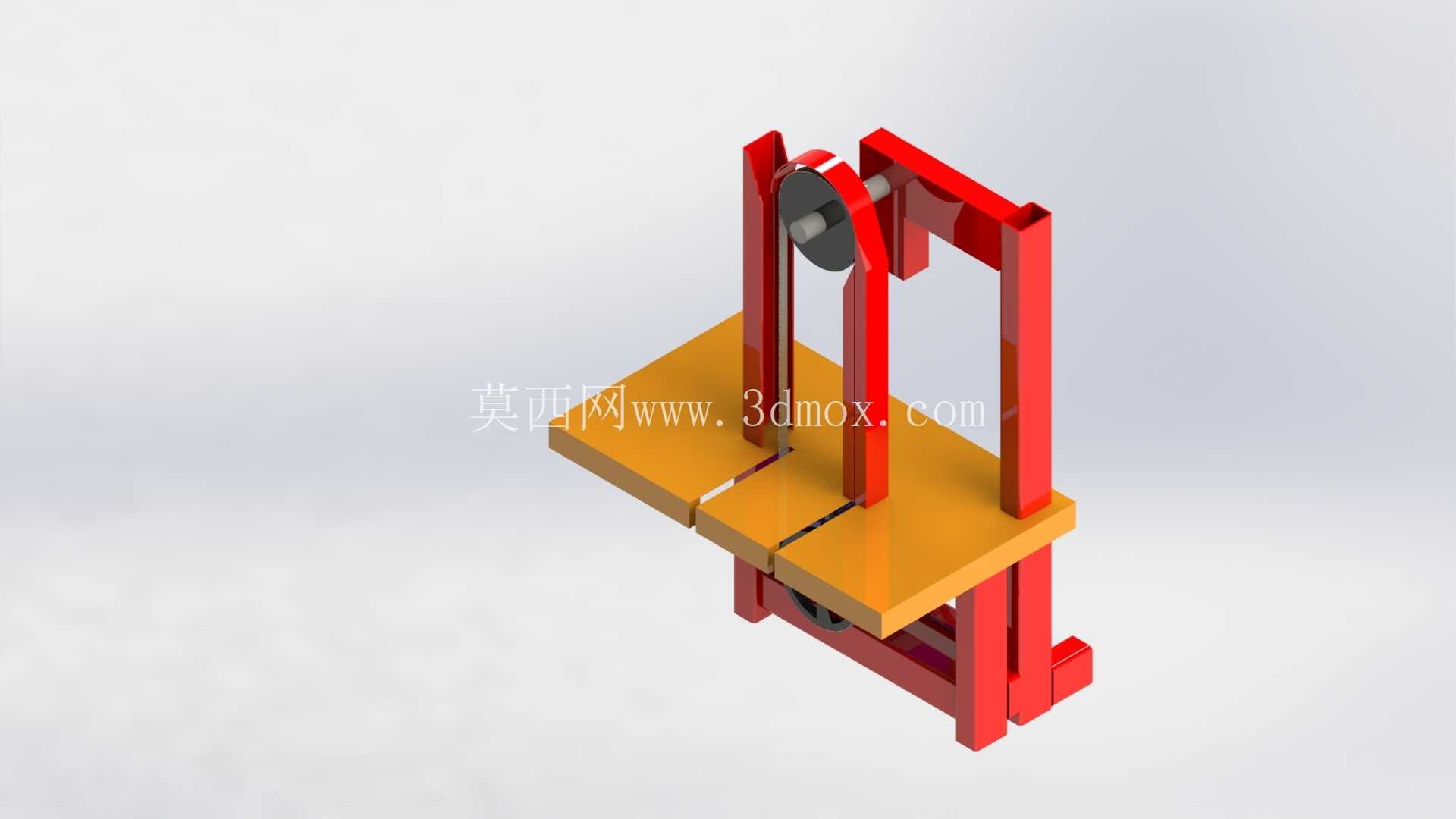

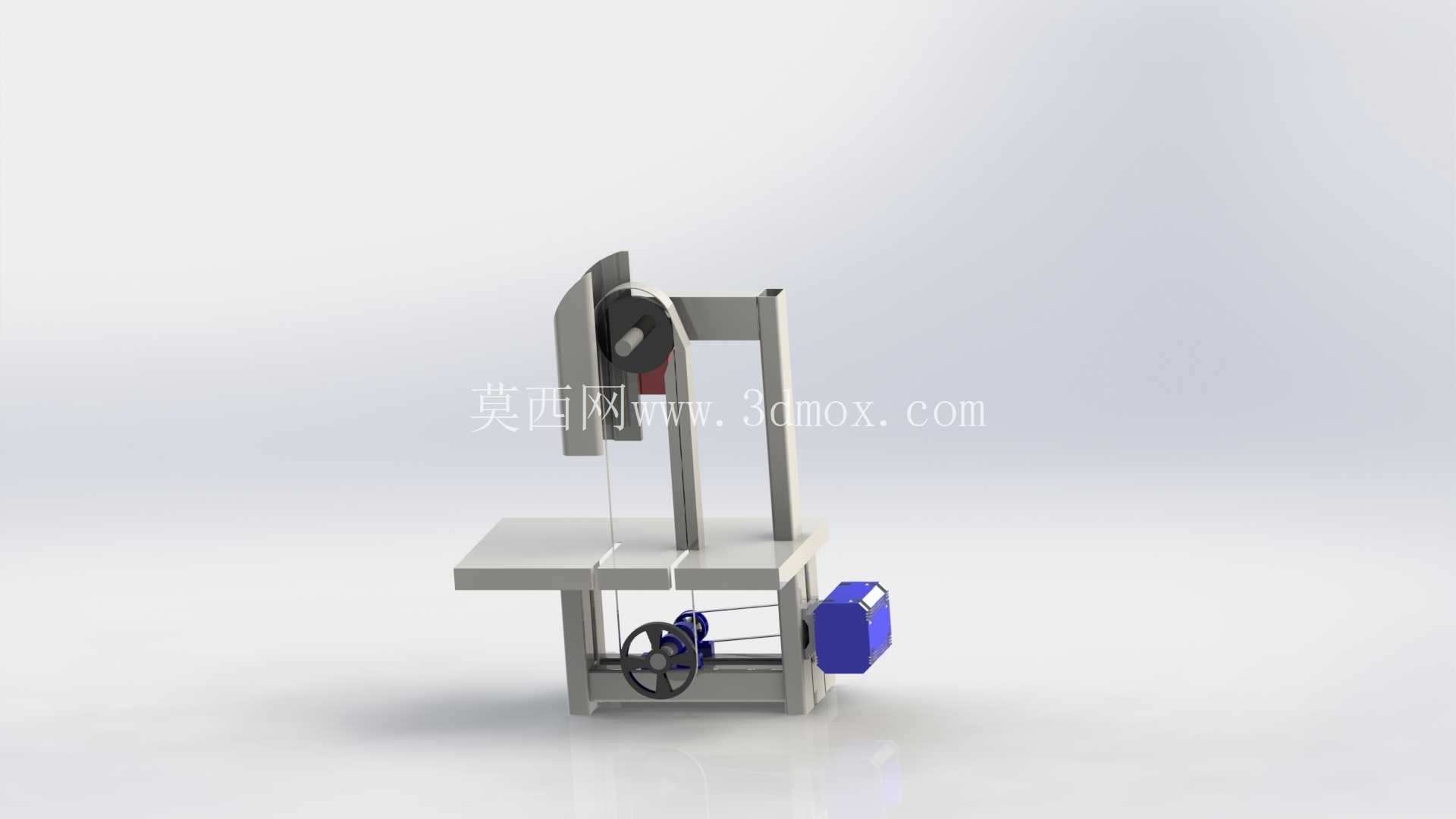

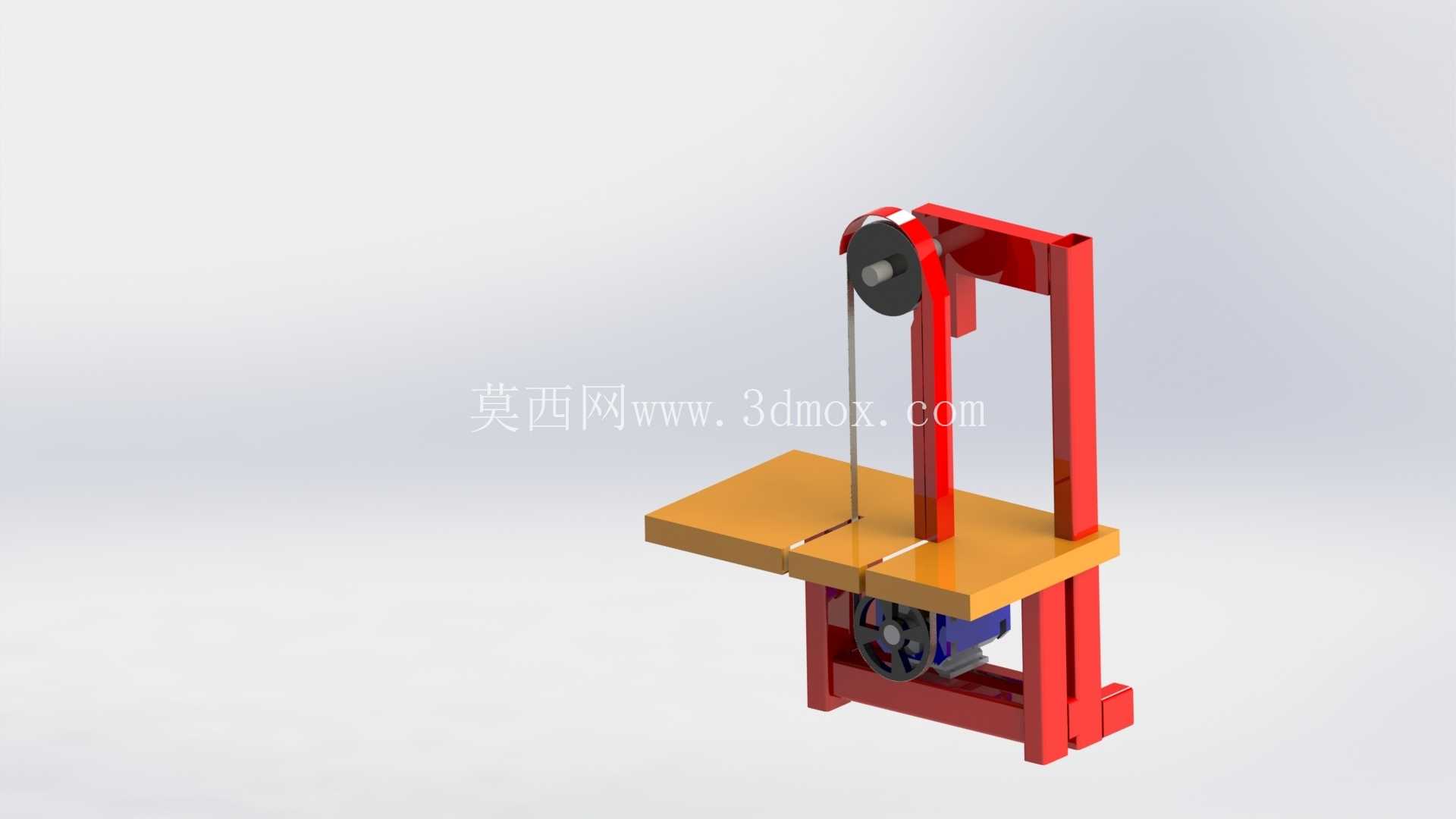

　　设备中部设置水平置物工作台，工作台面采用平整的硬质板材制作，台面与锯条运动方向保持垂直，工作台边缘设置定位靠位结构，操作人员推送食材时可依托靠位控制切割厚度，锯条的运行通道在工作台中部预留窄缝，既保证锯条顺畅通行，又避免大块食材卡入缝隙影响操作。上部的从动轮组件设置张紧调节结构，可通过顶部的调节旋钮调整锯条张紧度，适配不同规格锯条的安装需求，同时轮组外侧设置全封闭防护罩，避免锯条断裂甩出造成安全隐患，防护罩预留观察缝隙，可实时查看锯条运行状态。驱动单元布置在设备底部侧方，电机输出端通过带传动连接主动轮，传动结构做防水密封处理，适配肉制品加工场景频繁冲洗的清洁需求，电机外侧设置防护壳，避免清洗水、肉屑进入电机内部造成设备故障。

　　从安装边界来看，设备整体占地宽度较小，双立柱之间的间距决定了最大切割宽度，工作台高度适配成年人站立操作的手肘高度，无需额外垫高或挖坑安装，设备后侧预留电源接线位置，布线时可沿墙面走线，避免操作区域线缆缠绕。设计过程中优先考虑了食品接触区域的易清洁性，所有与食材可能接触的结构面均做圆弧过渡处理，无清洁死角，工作台面可快速拆卸，方便每日作业结束后的深度清洁，锯条的拆装无需专用工具，松开张紧结构即可快速更换，适配日常维护需求。设备的传动路径做了简化设计，动力从电机输出后仅经过一级带传动即可驱动主动轮带动锯条运转，减少了中间传动环节的功率损耗，同时降低了故障点数量，日常维护仅需定期检查传动带磨损情况、锯条张紧度即可，无需复杂的保养流程。

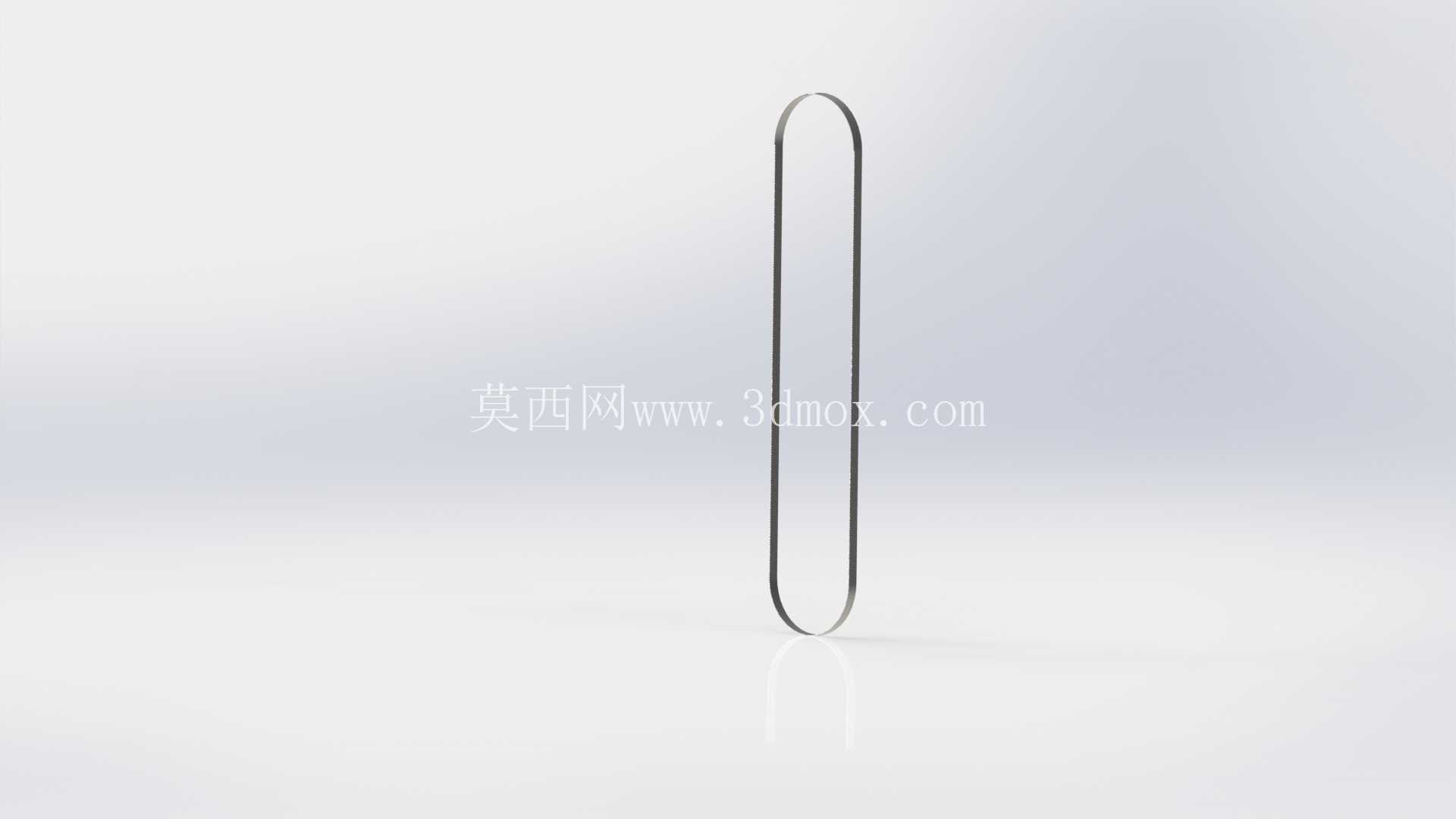

　　切割作业时，锯条做连续闭环回转运动，相比往复式切割设备运行更平稳，振动量更小，操作人员推送食材时的阻力更低，长时间作业的疲劳度更小，设备的侧方设置急停控制开关，位置在操作人员伸手可及的范围，遇到异常情况可快速切断动力。框架结构的型材选型经过刚度校核，满负载切割带骨冻肉时，框架的形变量控制在极小范围，不会出现锯条跑偏、切割面倾斜的问题，底部底座设置可调支撑脚，可根据地面平整度调整设备水平度，保证锯条始终处于垂直运行状态，避免锯条过早磨损。
