5米燃气式食品烘焙隧道炉结构设计

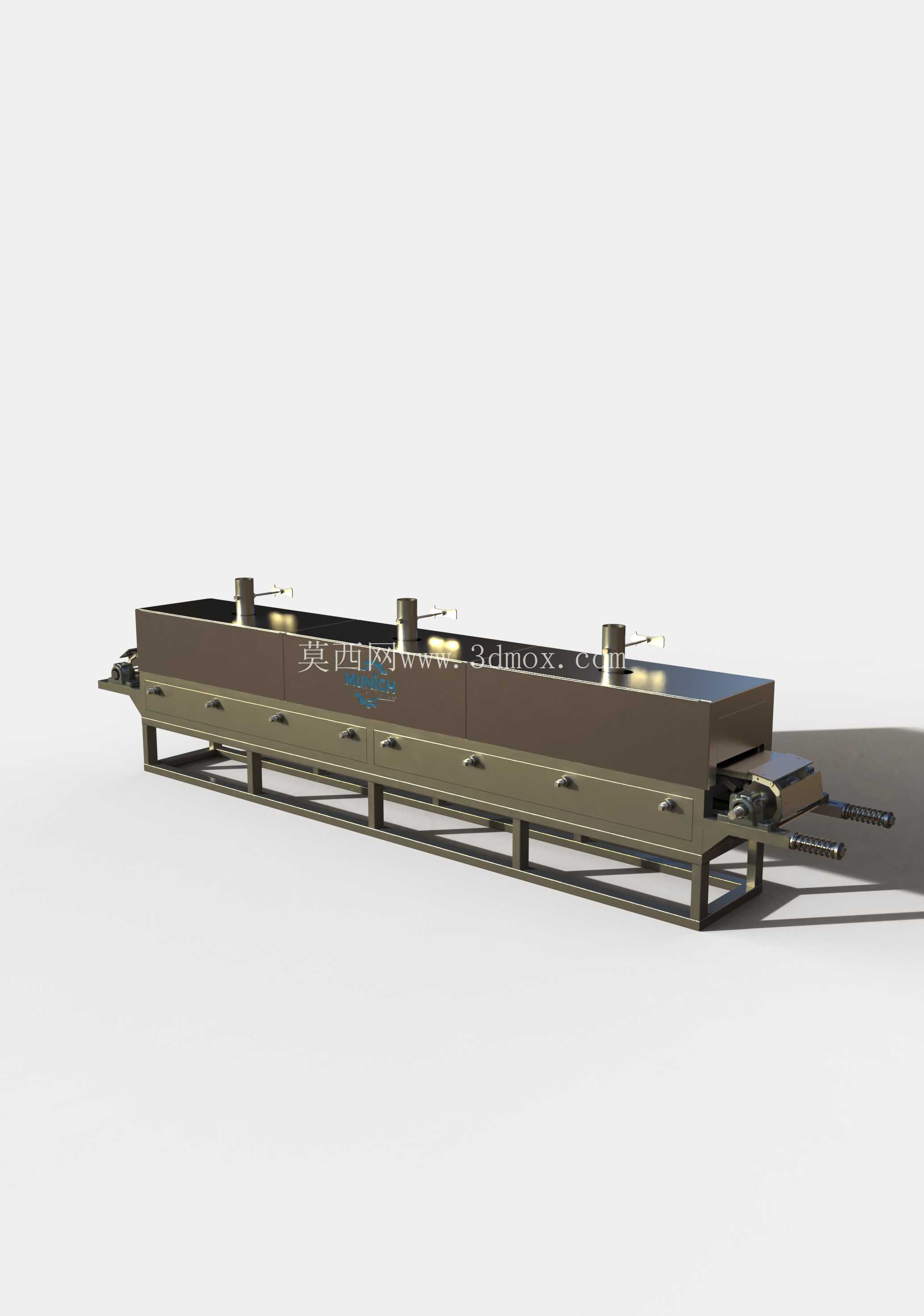

　　这款5米规格的燃气隧道炉，核心面向披萨及烘焙类食品的连续化量产场景设计，在烘焙食品加工生产线中承担连续烘烤熟化的核心工序，区别于间歇式烤箱的批次作业模式，可对接前端成型、后端冷却包装工序形成连贯生产流，适配中小型烘焙加工厂、连锁餐饮中央厨房的批量生产需求。从实际产线布局角度看，设备整体采用长条形卧式结构，主体炉体长度为5米，进料端与出料端分别设置延伸的输送网带接驳位，安装时需预留输送段前后各1.2米的操作维护空间，炉体总宽度控制在1.4米范围内，可适配多数标准食品车间的通道宽度要求，底部采用一体式型钢焊接机架，机架支脚设置可调高度结构，可根据车间地面平整度调整设备水平度，避免输送网带跑偏问题。

　　设备的加热系统采用燃气直燃结合热风循环的结构设计，炉腔内部沿长度方向分设三个独立控温区段，每个区段配置独立的燃气燃烧器与温度检测元件，可根据不同烘焙产品的工艺曲线单独设定区段温度，适配披萨、酥饼、面包等不同产品的烘烤温度需求，相比电加热隧道炉，燃气加热的升温速度更快，长时间连续运行的能耗成本更低，适合长时间不间断的量产作业。输送系统采用不锈钢网带结构，网带运行速度可通过减速电机无级调节，调速范围覆盖0.1m/min到1m/min，可匹配不同产品的烘烤时长要求，网带两侧设置挡边结构，避免烘烤过程中产品偏移掉落，炉体进出口位置设置可调式挡风帘，减少炉腔内部热量外泄，降低能耗损失同时避免车间环境温度过高。炉体外壳采用冷轧钢板折弯焊接成型，内部填充硅酸铝保温棉，保温层厚度达到100mm，可有效降低炉体外表面温度，避免操作人员烫伤同时减少热量损耗，炉体顶部设置多组排气烟囱，可根据烘烤过程中产生的水汽量调整排气开度，保证炉腔内湿度符合烘焙工艺要求，避免产品表面过干或者湿度过大影响成品口感。从结构设计思路上，这款设备优先考虑了食品加工场景的卫生要求，所有与食品接触的部件均采用304不锈钢材质，炉体内部的导流板、网带支撑结构均设计为快拆结构，无需专用工具即可拆卸清理，方便日常生产结束后的卫生清洁工作，避免食品残渣堆积滋生细菌。

　　设备的传动部件全部设置在炉体外侧的防护罩内，既避免润滑油脂污染食品，也方便日常对传动链条、轴承的润滑维护，燃烧器设置在炉体侧面的独立仓室内，与炉腔之间通过热风导流通道分隔，避免燃烧火焰直接接触产品，同时设置熄火保护、过温保护、燃气泄漏检测等安全结构，出现异常情况时可自动切断燃气供应并触发报警，保障生产运行安全。在实际安装对接时，设备的燃气接口设置在炉体侧面中部，进气口径为DN25，可直接对接车间燃气管网，电源接口采用380V三相四线接线，主要为输送电机、循环风机、控制系统供电，设备总装机功率不到3kw，大部分能耗来自燃气供应，对车间配电容量要求较低。

　　炉体侧面设置多组观察窗，可在生产过程中直接观察内部产品的烘烤状态，无需打开炉门影响炉内温度稳定，观察窗采用耐高温钢化玻璃，可承受炉内最高300℃的工作温度，长时间使用不会出现发黄、开裂问题。相比同规格的电加热隧道炉，这款燃气型设备的初始升温时间可缩短30%左右，连续运行时的单位产品烘烤成本可降低40%以上，尤其适合每天连续运行8小时以上的量产场景，同时设备的结构设计充分考虑了维护便利性，易损件均采用通用标准件，后期更换维护无需定制专用配件，可降低设备的全生命周期使用成本。在三维建模过程中，完整还原了设备的所有结构细节，包括炉体的分段拼接结构、网带的支撑辊排布、燃烧器的安装位置、管路走线布局等，可直接用于产线布局规划、设备改造参考、结构设计优化等场景，建模时对焊接机架的型材规格、板材厚度都按照实际生产参数设置，装配关系完全符合实际设备的装配逻辑，不存在干涉问题，可直接导出工程图用于生产参考。
