在压铸生产的工位布局里,这类长行程研磨型液压缸常被部署在大型压铸模的抽芯、顶出或者合模辅助工位,区别于常规短行程油缸,它的行程覆盖范围更大,缸筒内壁经过研磨处理,能在长时间高频往复动作里保持稳定的密封性能,避免压铸生产过程中因为液压油内泄导致的抽芯不到位、顶出力不足等问题,毕竟压铸工况下油缸要承受的不只是往复负载,还有模具传导过来的持续温度辐射,普通非研磨缸筒在长期高温、带微小杂质的液压油冲刷下,很容易出现内壁拉伤、密封件过早磨损的故障,直接导致生产线非计划停机。

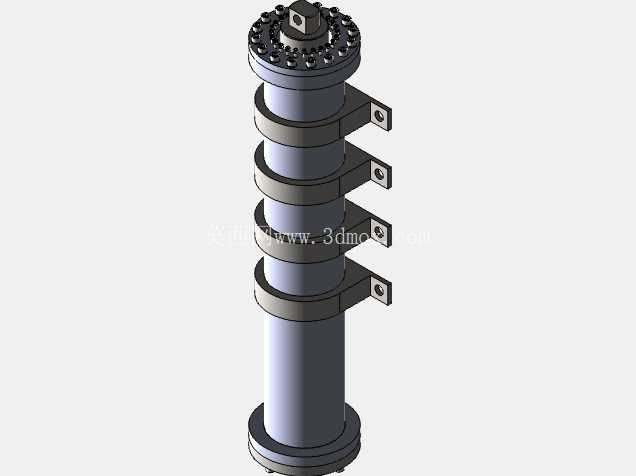

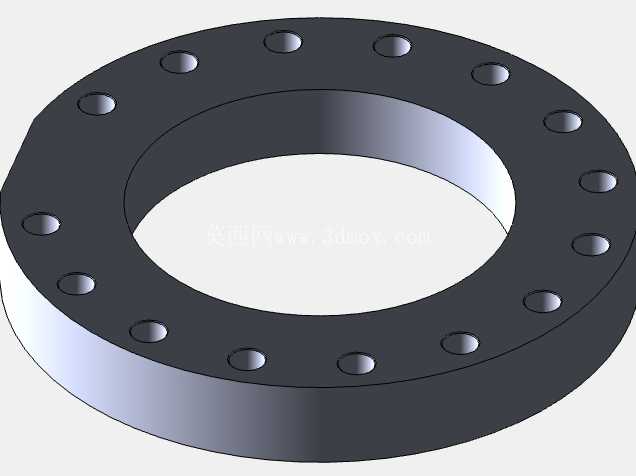

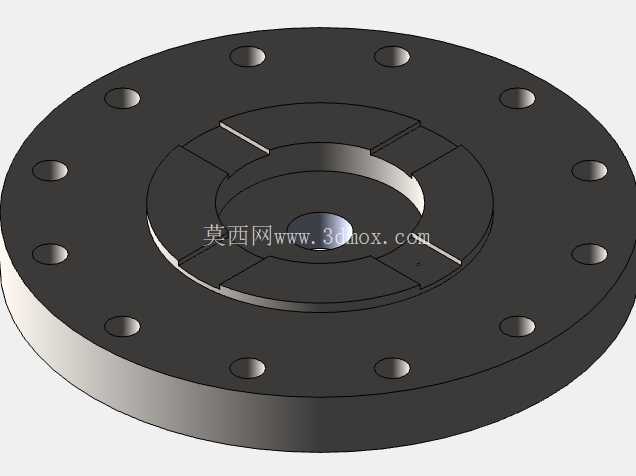

从结构设计逻辑来看,这款油缸采用了多组侧装安装支座的布局,四个带螺栓孔的安装耳沿缸筒轴向等距分布,安装时不需要额外制作长跨距的固定支架,直接通过支座把缸体固定在压铸模的模架侧边即可,安装耳的位置刚好对应缸筒的受力加强段,避免长缸筒在高压推顶时出现径向挠度变形,要知道300x240x2020mm的外形尺寸里,轴向长度占了绝大多数,如果只靠两端固定,满压输出的时候缸筒中段会出现微小的弯曲,长期往复动作会加速导向套的偏磨,多支座的设计刚好把长缸筒分成了几段短跨距的固定段,从根源上降低了挠曲变形的风险。缸头端的法兰采用了密集螺栓紧固的结构,一圈螺栓均匀分布在端盖圆周,能承受高压油作用在端面上的巨大推力,避免高压工况下出现端盖渗油、螺栓疲劳断裂的问题,端盖中心的活塞杆出口处设置了多重密封结构,除了常规的唇形密封圈,还加了防尘圈与导向支撑环,能阻挡压铸车间里漂浮的铝屑、脱模剂雾气进入缸筒内部,保护研磨过的缸筒内壁不被硬质颗粒划伤。
实际选型适配的时候,要注意这款油缸的安装边界:缸体外径300mm,相邻安装支座的中心距是固定值,安装时要提前在模架上加工对应位置的螺纹孔,保证每个支座都能贴合模架安装面,不能出现某一个支座悬空、靠其他支座受力的情况,否则会导致缸筒安装应力集中,动作时出现卡滞。活塞杆伸出端的连接头采用了铰接式结构,能补偿安装时的微小同轴度误差,避免因为模具加工误差导致活塞杆承受侧向力,研磨后的缸筒内壁粗糙度能达到很高的精度等级,配合活塞上的支撑环与密封件,活塞在缸内往复运动的摩擦阻力更小,启动压力更低,在低速顶出的时候不会出现爬行现象,这对于压铸生产里的慢速抽芯、平稳顶出铸件的工艺要求来说非常关键,要是油缸动作爬行,很容易导致铸件表面拉伤、抽芯断裂的废品。
从功能特性来说,这款油缸属于双作用液压缸,液压油从缸头和缸尾的两个油口进出,就能实现活塞杆的伸出与缩回动作,因为缸筒经过研磨处理,密封件的使用寿命比普通珩磨缸筒的油缸更长,在压铸车间24小时连续生产的工况下,能减少密封件更换的维护频次,降低运维成本。设计这款三维模型的时候,重点还原了安装支座的位置尺寸、端盖螺栓的分布规格、活塞杆连接头的铰接尺寸,还有缸筒各段的直径变化,方便结构工程师在做压铸模整体布局的时候直接调用,不需要反复核对安装干涉问题,尤其是长行程油缸在模架上的布置,很容易和模具的冷却水管、抽芯滑块、导向柱出现空间干涉,模型里准确还原的外形尺寸能帮助工程师在设计阶段就提前规避空间冲突,减少后期模具修改的工作量。另外缸体外部的安装支座都做了加强筋结构,在模型里也完整还原了这部分细节,因为油缸满压输出的时候,安装支座要承受很大的反作用力,要是支座强度不足,会出现支座断裂、油缸移位的故障,加强筋的布局刚好对应受力方向,能在不增加过多重量的前提下提升支座的结构强度。
