四级伸缩式重载液压油缸结构设计

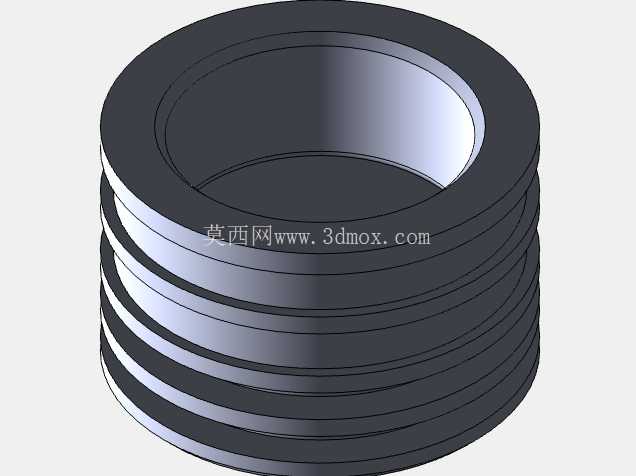

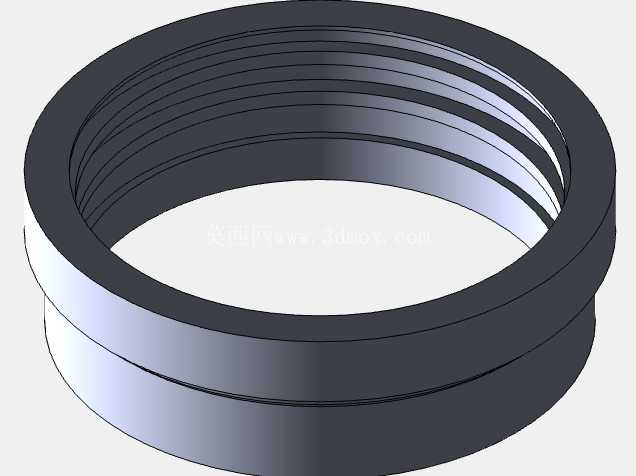

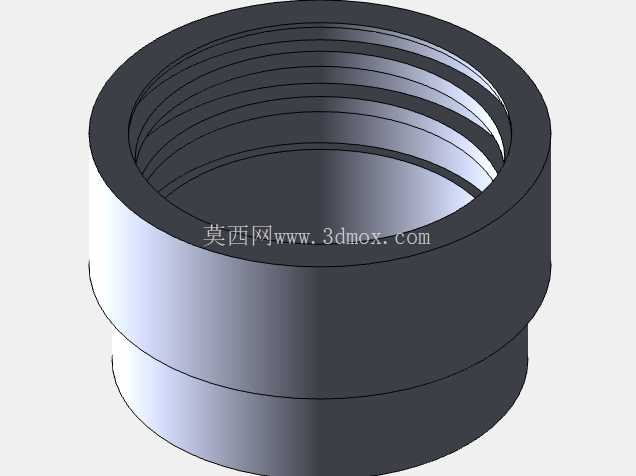

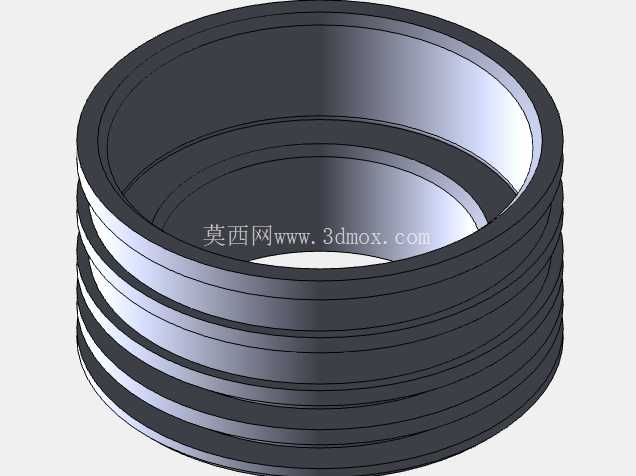

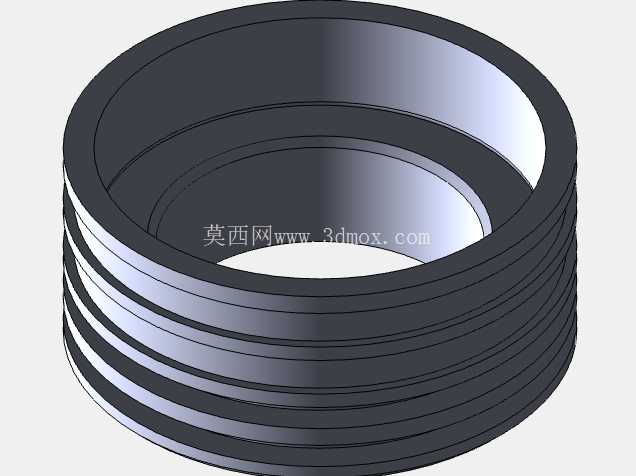

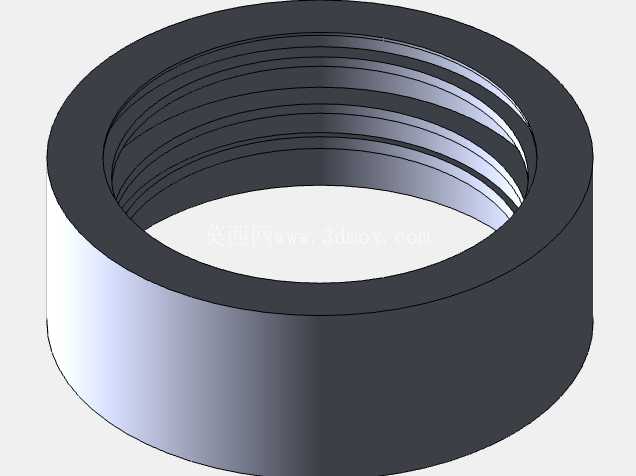

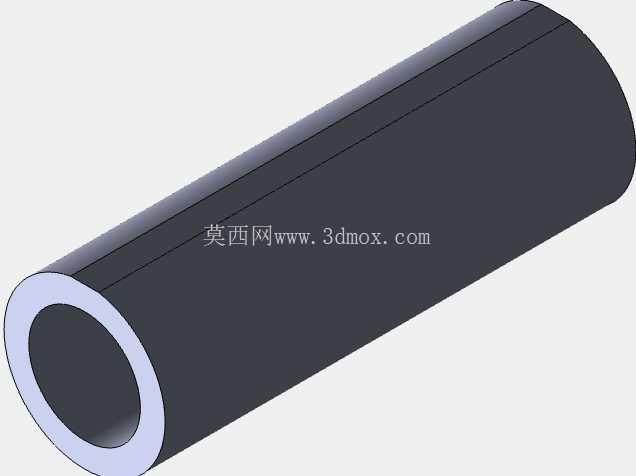

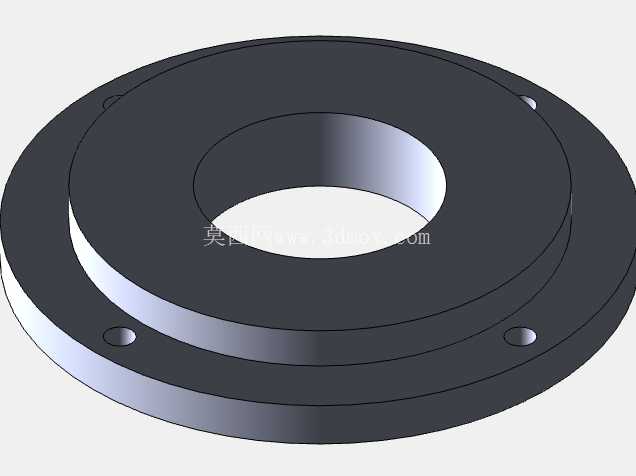

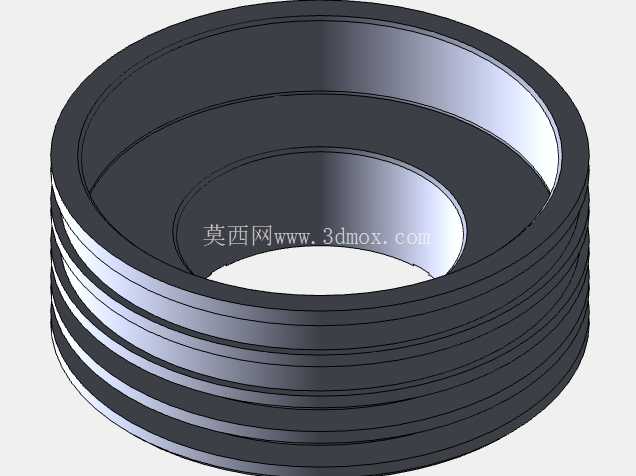

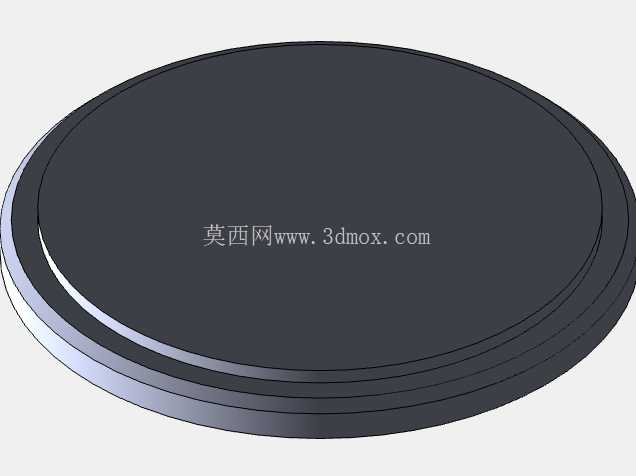

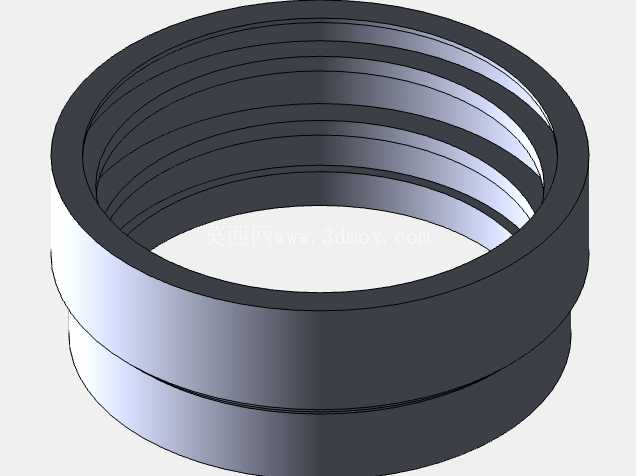

　　在工程自卸车辆、大型环卫压缩设备、重型举升工装以及特种工程机械的液压系统中，单级液压缸往往受安装空间限制，无法同时满足长行程输出与紧凑安装尺寸的双重需求，四级伸缩液压缸正是为解决这类矛盾开发的液压执行元件。这款四级伸缩缸采用逐级嵌套的套筒式结构，各级缸筒按照直径从大到小的顺序依次套装在缸体内部，无杆腔通入压力油时，各级柱塞按照直径从大到小的顺序依次伸出，直径最大的一级缸筒最先伸出，承担初始阶段的大负载举升需求，后续直径更小的各级缸筒依次伸出，逐步累加形成总行程，最终达到1300mm的伸出长度，完全回缩时整体长度仅为单级同行程油缸的三分之一左右，能够适配安装空间局促但需要长行程直线驱动的工况。从结构设计逻辑来看，这款伸缩缸的各级配合面均采用了同轴度公差严格控制的间隙密封加导向环组合结构，每一级缸筒的外圆柱面都设置了耐磨导向带与双唇形密封圈，既能够避免各级伸缩过程中出现偏磨卡滞，也能防止高压油液内泄与外部杂质侵入缸体内部；缸体底部采用铰接式安装耳轴结构，顶端的杆端连接头为带销孔的铰接结构，两端铰接的安装方式能够补偿安装过程中出现的小角度偏斜，避免缸体承受径向弯矩导致密封件过早磨损，同时也能适配举升过程中负载端的角度变化。

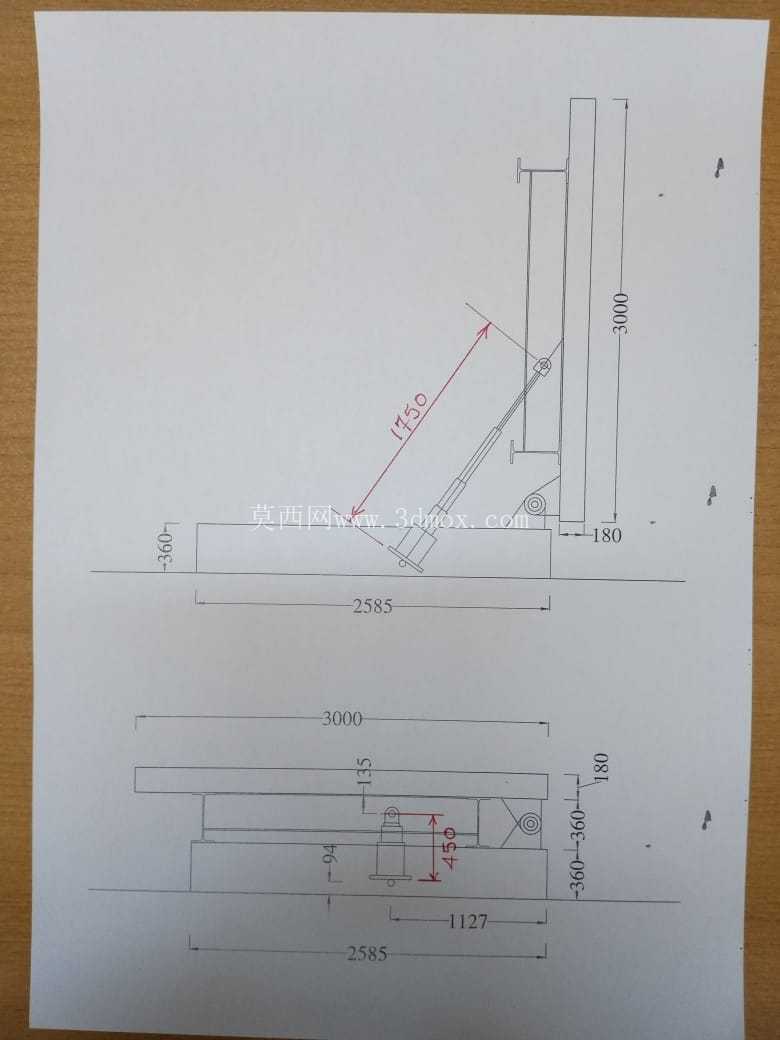

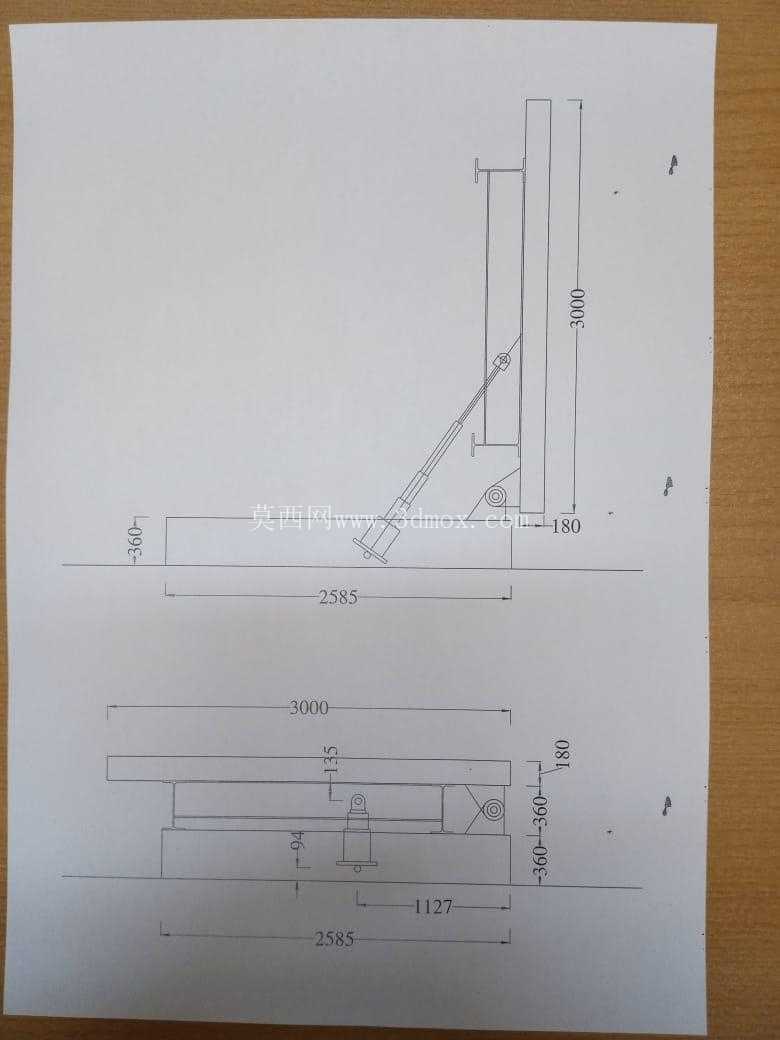

　　在实际工况应用中，这类四级伸缩缸多用于需要大推力、长行程且安装空间受限的场景，比如自卸车的货厢举升机构，回缩时缸体整体藏在车辆底盘的副梁空间内，不会占用货厢的有效装载容积，伸出时能够将货厢顶起至足够的倾卸角度，保证散装物料能够完全卸出；在大型垃圾压缩站的推压机构中，这类伸缩缸能够在压缩仓有限的长度空间内提供足够的推料行程，将松散的生活垃圾压缩成块，减少转运过程中的体积占用；在移动式起重设备的支腿伸缩机构中，多级伸缩缸也能够在窄小的支腿箱体内实现长距离伸出，为起重作业提供足够的支撑跨距，保证设备作业稳定性。

　　从安装边界尺寸来看，这款伸缩缸各级缸径依次为150mm、125mm、105mm、85mm、80mm，不同缸径级对应的推力输出随作用面积变化逐级调整，初始大缸径阶段输出推力最大，能够克服举升初始阶段的最大静负载，随着各级缸筒依次伸出，推力逐步减小但伸出速度逐步加快，刚好匹配举升类负载的受力变化规律——初始阶段负载力臂最长、需要的推力最大，随着举升角度增加负载力臂缩短，需要的推力逐步减小，这种推力输出特性与负载需求的匹配度更高，能够降低液压系统的功率配置冗余，减少不必要的能耗。

　　设计过程中针对各级缸筒的限位结构做了优化，每一级缸筒的行程末端都设置了缓冲结构与机械限位台阶，避免缸筒伸出到极限位置时出现刚性撞击，减少液压系统的压力冲击，延长密封件与结构件的使用寿命；缸体表面采用了硬质氧化加防锈涂层处理，能够适应户外作业的潮湿、多粉尘环境，减少缸筒表面锈蚀导致的密封件刮损问题。对于液压系统选型人员来说，选用这类多级伸缩缸时需要注意匹配对应的平衡阀与液压锁，防止负载工况下出现缸筒自行回缩的问题，同时要核算各级伸出过程中的流量匹配，避免小直径级伸出时速度过快导致的机构冲击；对于三维建模从业者来说，这类多级嵌套结构的建模重点在于各级配合面的同轴度约束、伸缩行程的极限位置干涉检查，需要在装配体环境下通过高级配合限制各级缸筒的伸缩范围，模拟全行程伸出与回缩过程中是否存在零部件干涉，同时要预留密封件、导向环的安装槽位尺寸，保证模型与实际加工结构的一致性。
