前后耳安装式小型拉杆液压缸结构

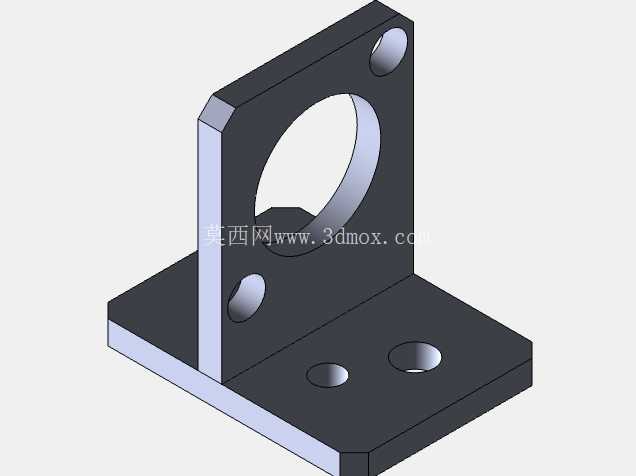

在压铸周边辅助设备、小型工装夹具、非标自动化压装工位的布局设计中，执行元件的安装适配性往往直接决定整套机构的空间利用率与运行稳定性，这款前后带铰接耳的拉杆式液压缸，就是针对紧凑安装空间下的直线往复驱动需求开发的结构。不同于法兰安装、脚座安装的油缸需要预留整块安装平面，前后铰接耳的结构允许缸体在工作过程中随负载端的小幅摆动自适应调整角度，尤其适合驱动端与负载端存在小范围角度偏差的铰接传动场景，比如压铸模具的抽芯机构、小型工装的夹紧摆臂、物流线的挡料顶升机构，都能通过这种铰接安装形式抵消安装面的形位公差，避免活塞杆长期受径向力导致的密封件偏磨、杆体拉伤问题。

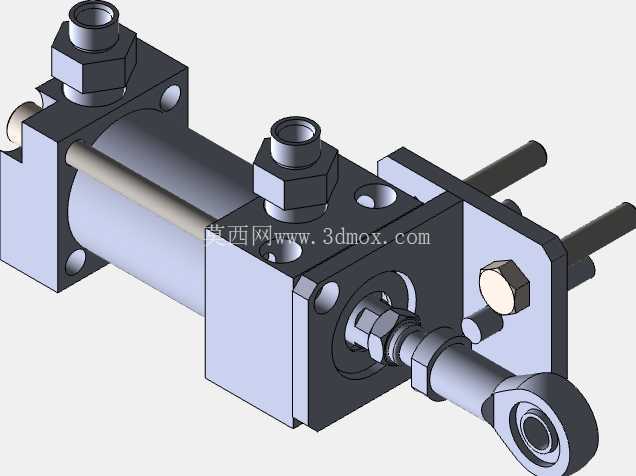

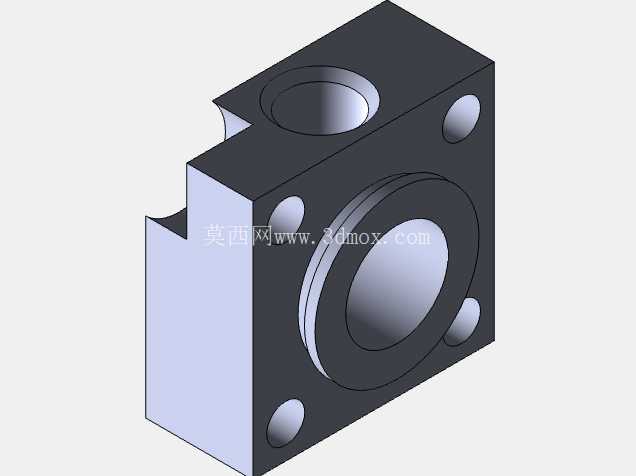

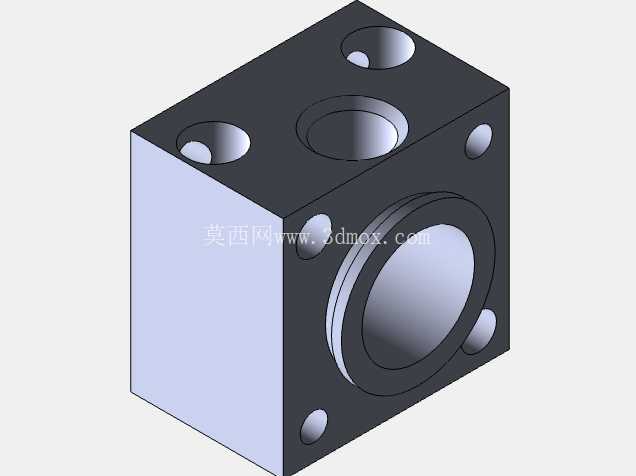

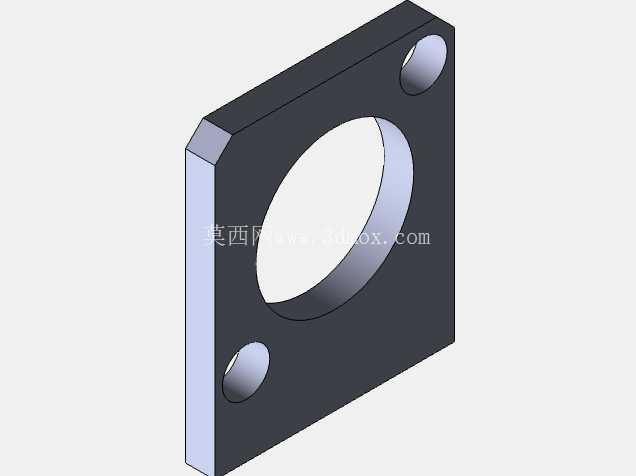

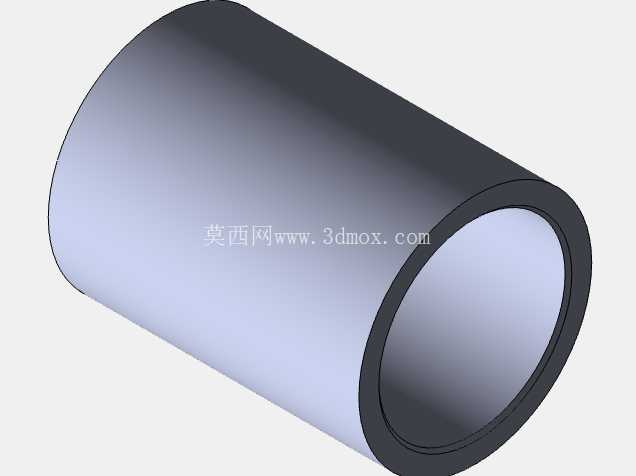

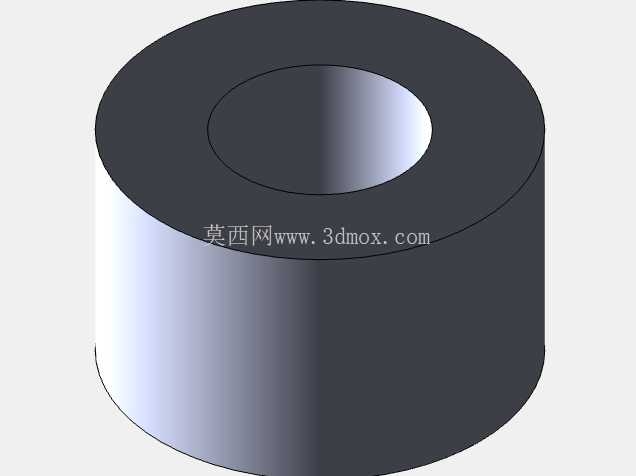

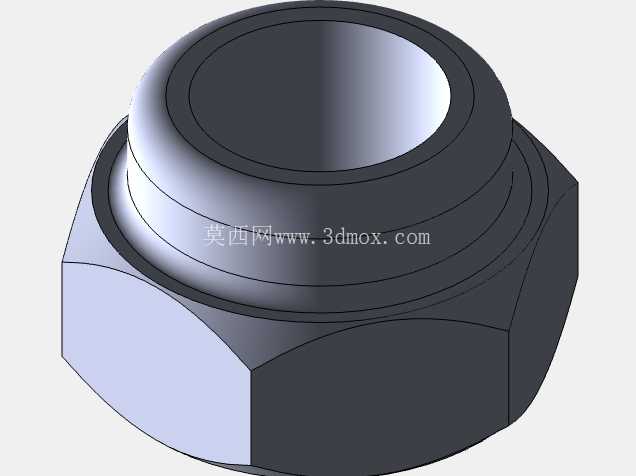

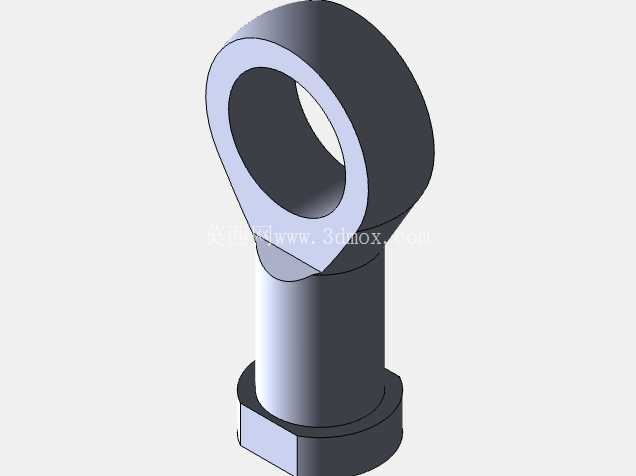

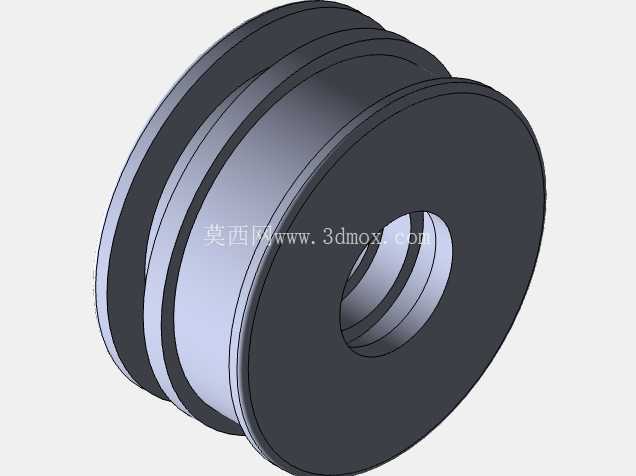

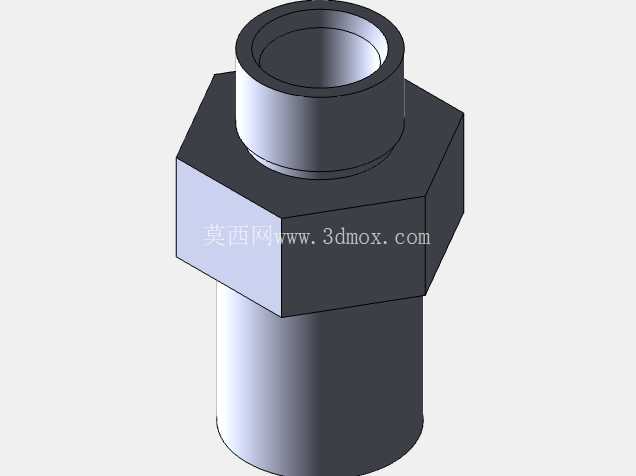

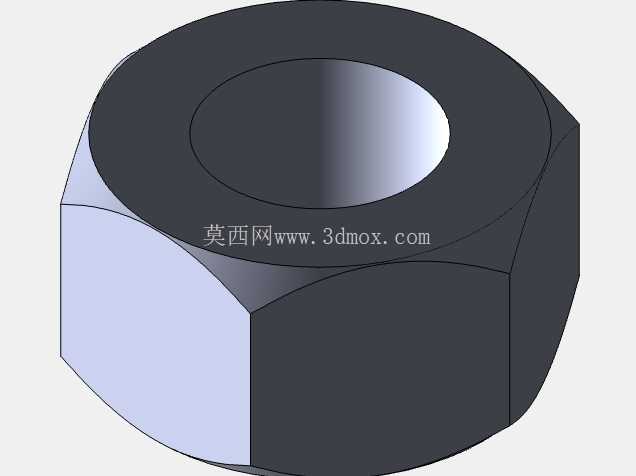

从结构设计逻辑来看，这款油缸采用经典的四拉杆锁紧形式，四根高强度拉杆贯穿前后端盖与缸筒，通过两端的螺母预紧实现缸筒与端盖的密封压紧，这种结构相比焊接式缸筒，加工难度更低，端盖与缸筒的同轴度更容易通过拉杆的均匀预紧保证，后期维护时只需拆解拉杆螺母即可更换密封件、检修活塞组件，维护成本远低于一体式焊接油缸。缸体上的两个油口采用内螺纹连接形式，分别对应无杆腔与有杆腔的进出油通路，油口位置布置在缸筒侧上方，既避免了管路干涉活塞杆的伸缩行程，也能在安装时减少管路弯折角度，降低液压油的沿程压力损失。活塞杆伸出端采用鱼眼铰接接头，配合缸体尾部的单耳铰接结构，形成完整的两端铰接传动链，安装时只需通过销轴即可完成缸体与负载、机架的连接，无需复杂的安装面找正工序，能大幅缩短现场装配的调试周期。

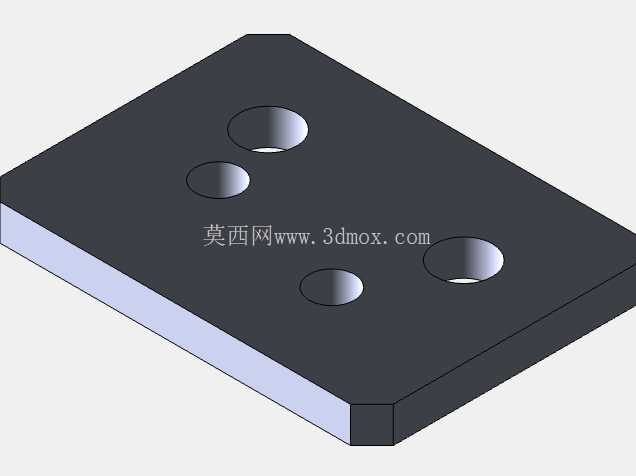

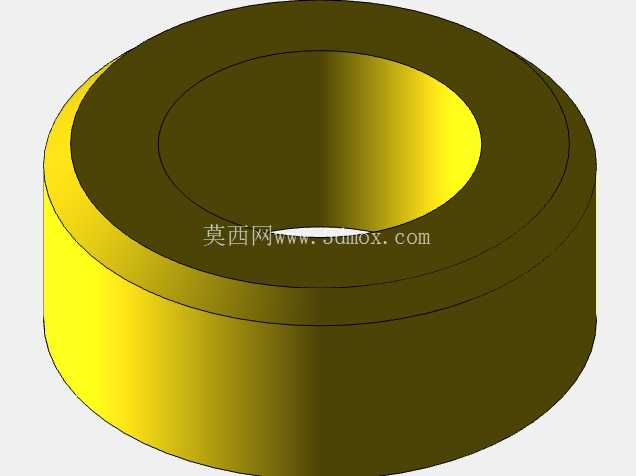

尺寸边界上，这款小规格油缸的截面尺寸控制在28mm×12mm区间，整体安装长度为25mm，属于微型液压执行元件的尺寸范畴，非常适合安装空间局促的小型自动化设备，比如桌面型压装夹具、精密模具的小型抽芯结构、检测设备的定位压紧机构。在设计建模过程中，需要重点关注几个关键配合尺寸的公差控制：首先是拉杆孔的位置度，四个拉杆孔在前后端盖上必须保证同轴，否则预紧后会导致端盖倾斜，挤压活塞杆造成运行卡滞；其次是活塞杆与前端盖导向套的配合间隙，间隙过大会导致内泄增大、活塞杆晃动，间隙过小则会增大摩擦阻力，甚至在油温升高后出现热胀卡滞；另外前后铰接耳的销孔同轴度也需要严格控制，保证销轴安装后缸体摆动顺畅，不会出现别劲现象。

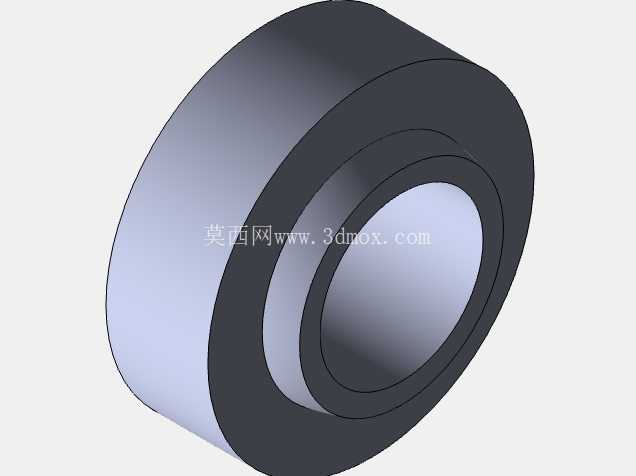

从实际使用场景的适配性来看，这种小规格拉杆油缸通常用于行程较短、推拉力需求在数千牛级别的工况，工作压力一般设定在7MPa以内的中低压液压系统中，相比同推力等级的气缸，液压缸的输出力更平稳，低速运行时不会出现气缸的爬行现象，位置保持性能更好，在需要长时间保压夹紧的工况下优势明显。建模时还原了所有细节结构，包括拉杆端部的锁紧螺母、油口的连接螺纹、活塞杆端的铰接轴承、端盖上的密封安装槽，这些细节在做整机装配干涉检查时至关重要，很多新手建模时容易忽略密封槽、螺母倒角这类小结构，导致实际装配时出现零件干涉、密封件无法安装的问题。另外缸体的外形结构做了等壁厚处理，在保证缸筒强度满足额定工作压力要求的前提下，尽可能缩小了缸体的外形尺寸，适配紧凑安装空间的设计需求。在液压系统管路布局时，侧置油口的设计可以让硬管或软管沿缸体轴向布置，不会额外增加缸体的径向安装尺寸，对于多油缸密集排布的工位，这种油口布局能有效减少管路之间的交叉干涉，降低管路装配的难度。
