气液复合动力混合执行缸结构设计

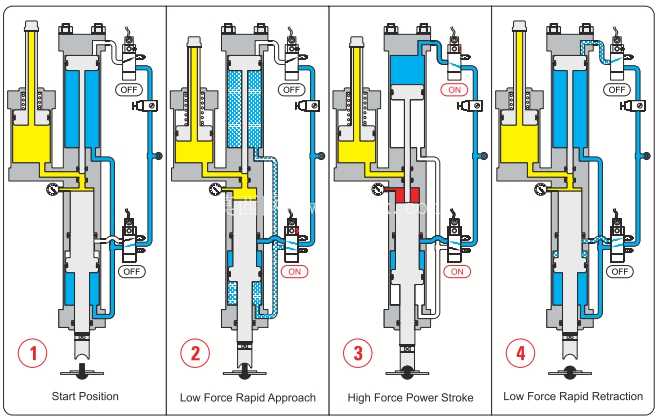

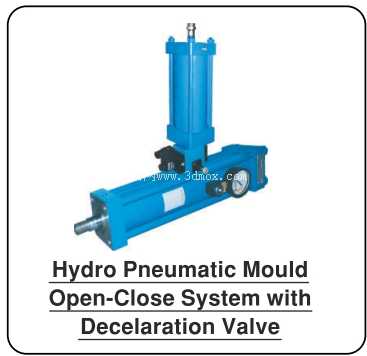

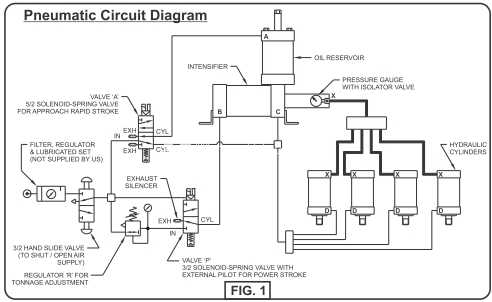

在压铸周边自动化工位、小型专用压装设备以及需要兼顾气动快速响应与液压平稳出力的工装夹具场景中，这类气液复合执行缸的应用占比正在逐年提升。不同于纯气动执行器出力刚性不足、纯液压缸响应速度偏慢且配套油路成本高的问题，混合结构的执行器可以在同一缸体内整合两种流体介质的动力优势，在快进行程段依靠气动驱动实现低负载高速位移，接触工件后自动切换液压增力段完成高刚性的保压作业，整套动作无需额外搭配复杂的外置增压阀组，管路布置相比分体式增压缸精简近四成。

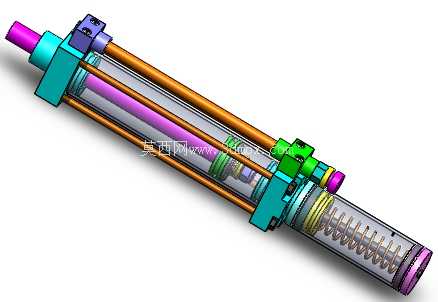

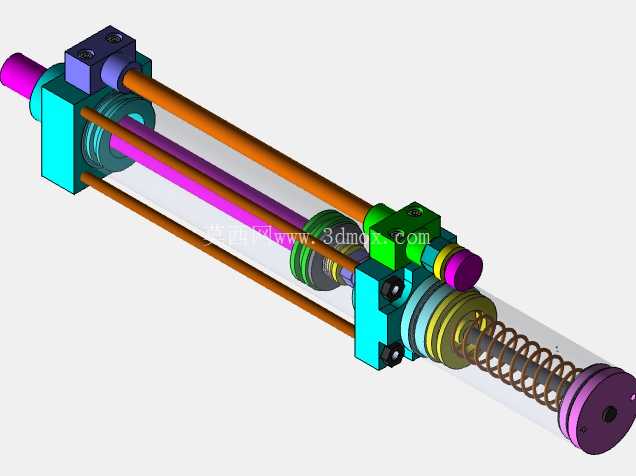

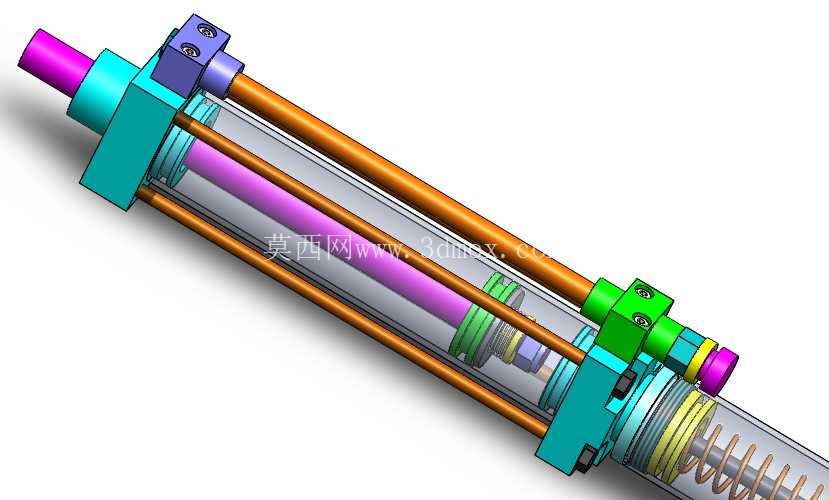

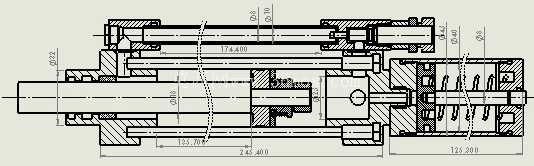

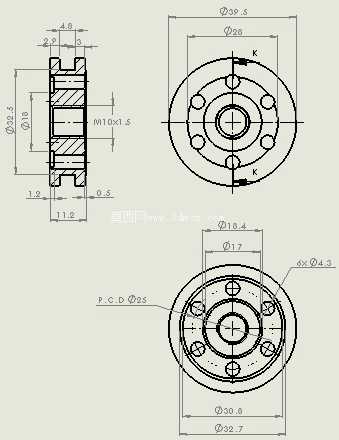

从结构设计逻辑来看，该执行器采用双拉杆式缸体承载结构，四根平行布置的合金拉杆贯穿前后端盖，既承担缸内流体压力产生的轴向拉应力，也为中间滑动的磁环开关安装座提供直线导向基准，避免外置传感器支架在长期振动工况下出现移位。缸筒部分做了分段式设计，气动腔段采用轻量化铝合金缸筒降低整体运动惯量，液压增压腔段采用珩磨无缝钢管保证密封件的耐磨寿命，两段缸筒的衔接处设置了同轴度定位止口，装配时无需反复调整即可保证活塞拉杆的同轴度误差控制在0.02mm以内，避免活塞运行过程中出现偏磨导致的内泄问题。

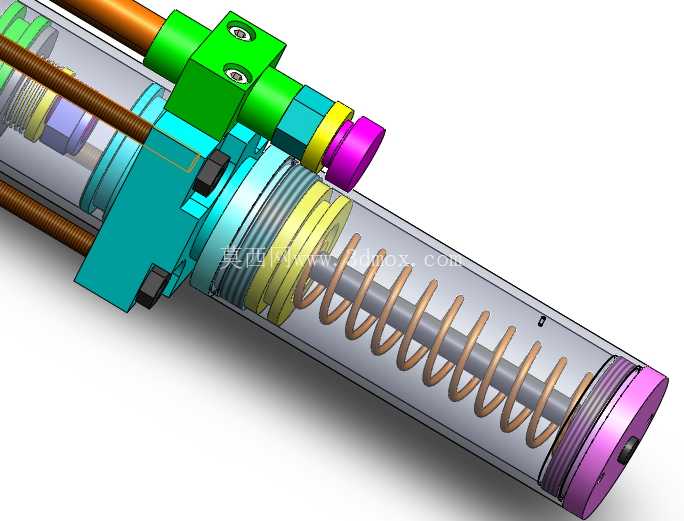

前端输出轴采用硬质氧化处理的合金钢材，表面粗糙度控制在Ra0.8以下，搭配组合式防尘圈与斯特封，既可以阻挡压铸车间常见的铝屑、粉尘进入缸体内部，也能在液压段高压工况下杜绝油液渗漏。尾端内置的复位弹簧采用矩形截面设计，相比普通圆线弹簧，相同安装空间下可以提供更线性的复位力，在气源失压的故障工况下可以带动活塞杆自动回缩至安全位置，避免工装夹具出现带压下坠的安全隐患。缸体中部预留的传感器安装槽可以适配市面上主流的磁性开关，无需额外加工安装孔即可实现活塞行程位置的信号反馈，方便接入设备的PLC控制系统完成动作逻辑联锁。

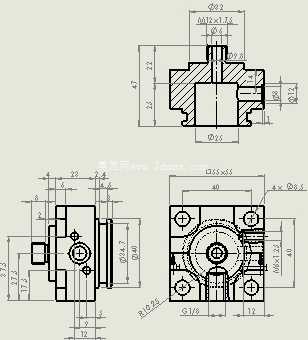

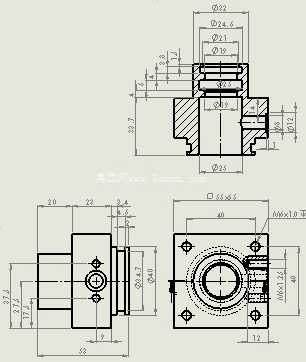

从安装边界来看，该执行器的整体外形尺寸控制在34x18x165.7mm，属于紧凑型小缸径复合动力缸范畴，前端盖采用标准的通孔安装方式，四个安装孔的孔位尺寸与同行程的标准32mm缸径气缸完全互换，设备改造时无需重新设计安装法兰板，直接替换原有纯气缸即可提升近三倍的输出力，改造成本极低。需要注意的是，由于缸体内部整合了液压阻尼段，安装时要保证活塞杆的运行方向与负载受力方向的同轴度偏差不超过0.5°，否则长期偏载运行会加速导向套的磨损，导致密封件提前失效。

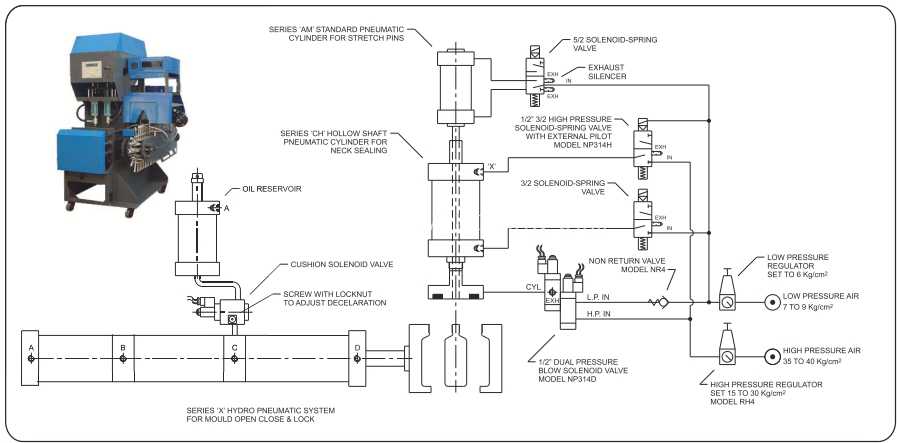

在实际选型应用中，这类执行器尤其适合压铸模具的抽芯辅助压紧、小型零件的压装铆接、工装夹具的快速夹紧等工况，快进行程的空载运行速度可以达到300mm/s以上，相比纯液压驱动的同规格油缸，单循环作业时间可以缩短近一半，而增压段的输出力可以达到1.2吨以上，出力刚性完全满足金属零件压装的工艺要求，同时不需要配套独立的液压站，仅需要接入常规0.5-0.7MPa的工厂压缩空气即可正常工作，对于设备布局紧凑、不想额外增加液压系统维护成本的工位来说，这类复合执行器是兼顾效率与成本的优选方案。设计建模过程中，需要重点校核拉杆的螺纹预紧力、两段缸筒衔接处的密封槽尺寸公差、活塞与缸筒的配合间隙，尤其是气动与液压腔之间的隔离密封件，要选用耐油耐老化的氟橡胶材质，避免长期运行后出现气液串腔的问题，导致出力不足或者动作卡顿。另外尾端弹簧的预压量要经过反复验算，保证在最低工作气压下，弹簧力不会抵消过多的气动推力，同时在失压状态下可以可靠完成复位动作，平衡好复位可靠性与出力效率之间的关系。
