导轨配套成对运动控制轮结构设计

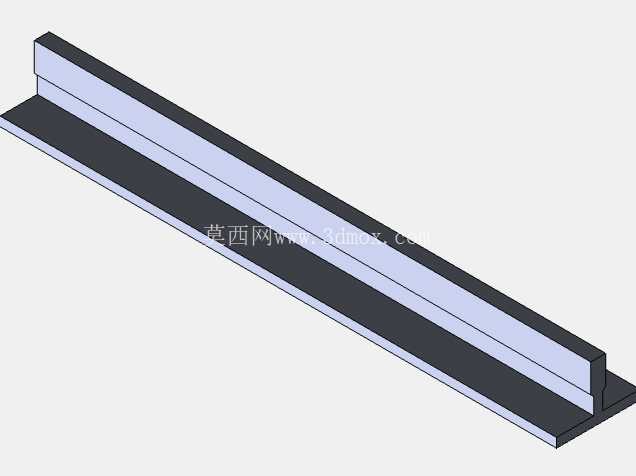

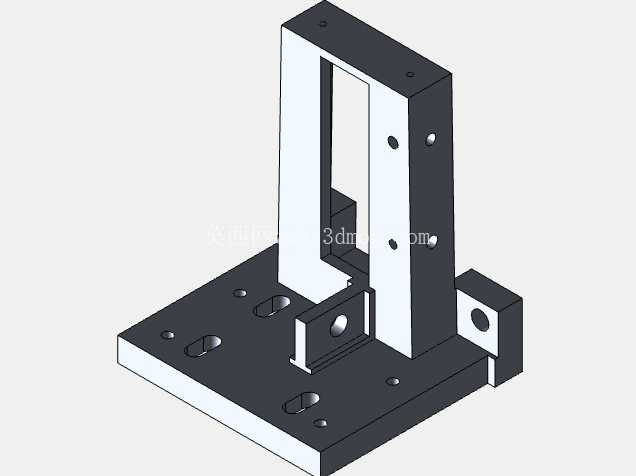

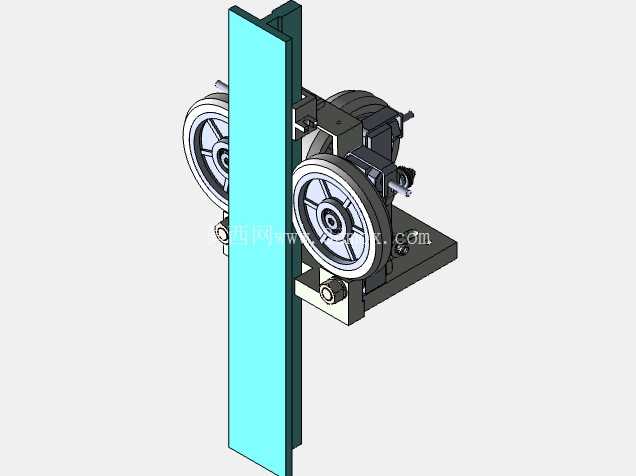

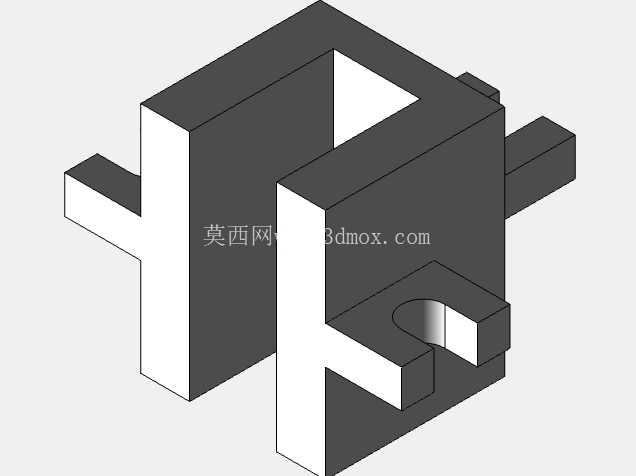

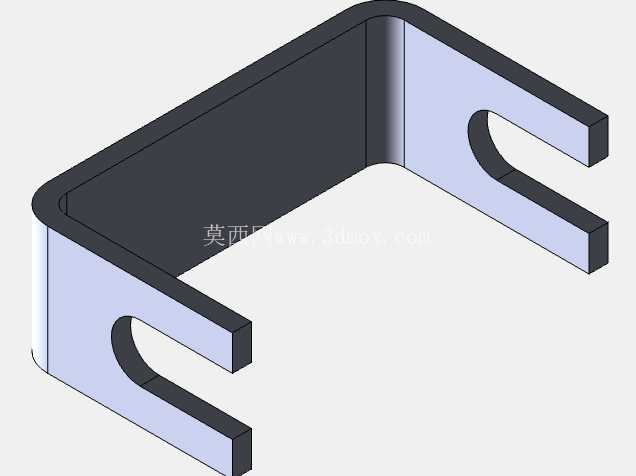

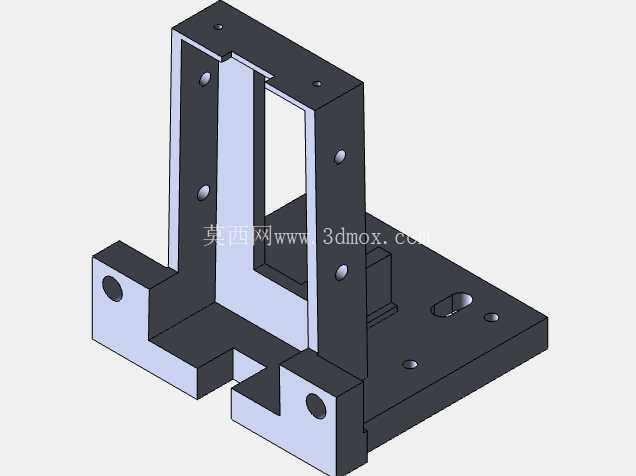

　　这套成对布置的导轨运动控制轮，主要应用在沿直线导轨做往复滑移的各类移动载台、升降滑座、工装拖板场景中，常见于自动化生产线的工位移载机构、压铸机周边的取件机械手滑移段、仓储立库的堆垛机导向部位，核心作用是约束移动部件沿导轨轴向的运动轨迹，抵消侧向载荷带来的偏移力矩，避免移动部件在运行过程中出现卡滞、偏磨、窜动问题。从结构布局来看，两个控制轮分置在导轨的两侧工作面，轮面与导轨侧面保持合理的预压接触间隙，安装座采用一体式折弯焊接底座，底座上预留了与移动载台连接的螺栓过孔，安装时可以通过调整轮组的固定螺栓位置，微调两轮与导轨面的接触预紧力，适配不同厚度公差的导轨型材，补偿长期运行带来的轮面磨损量。

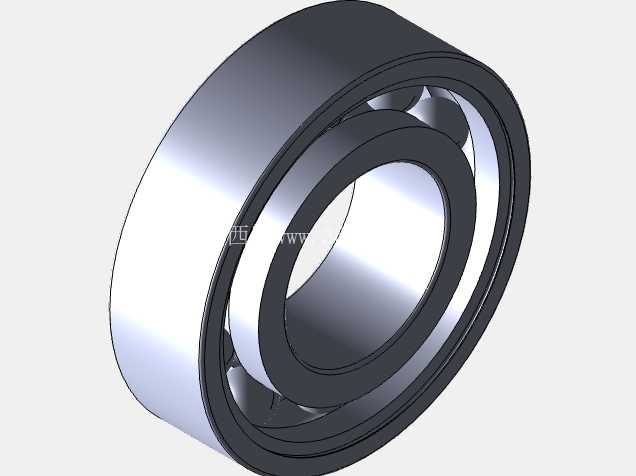

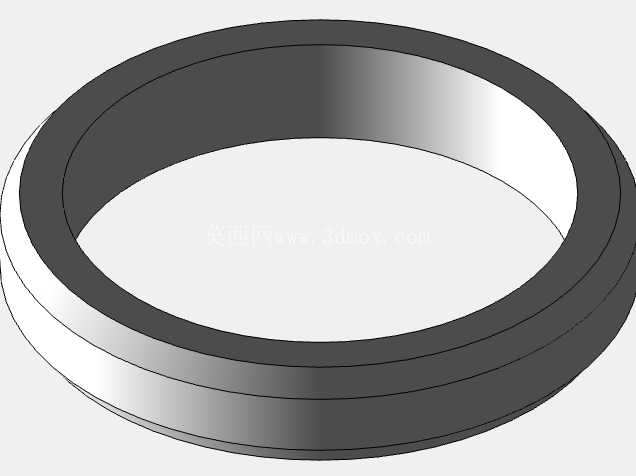

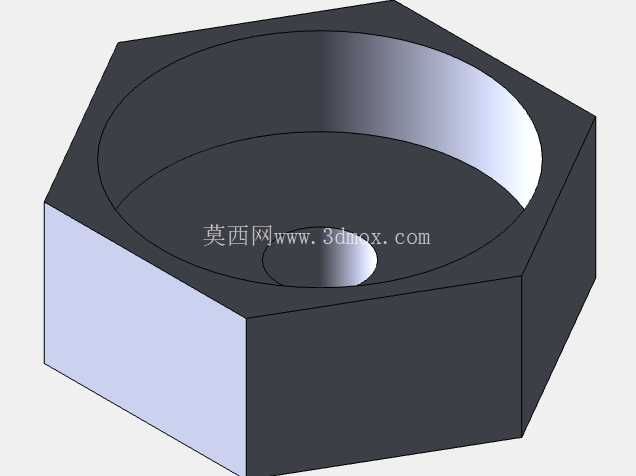

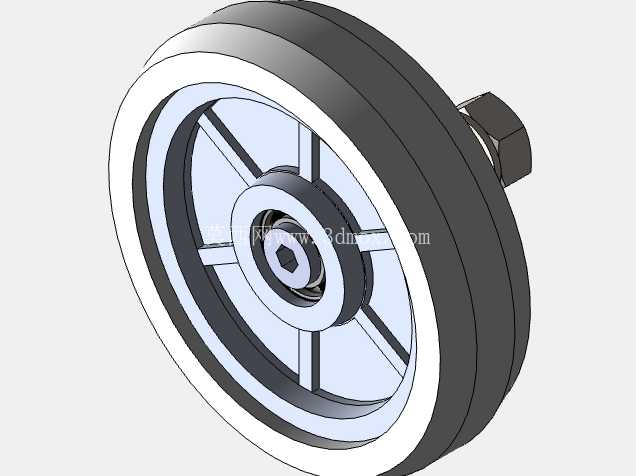

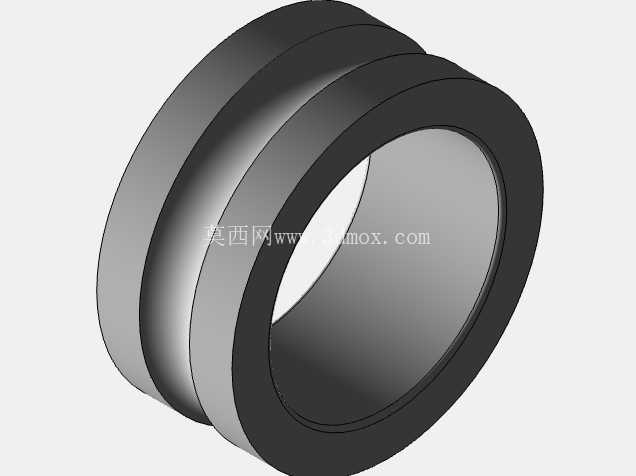

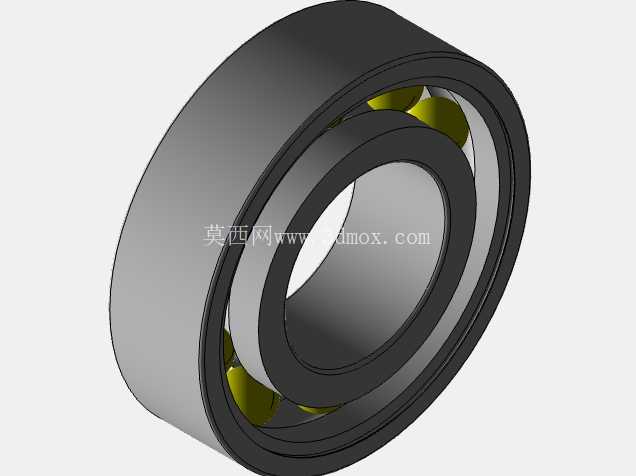

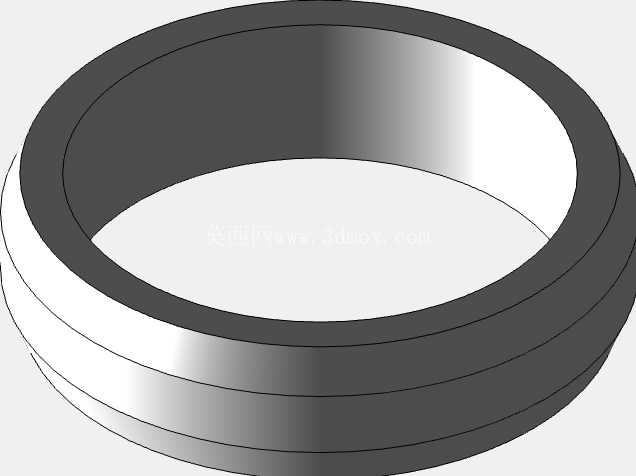

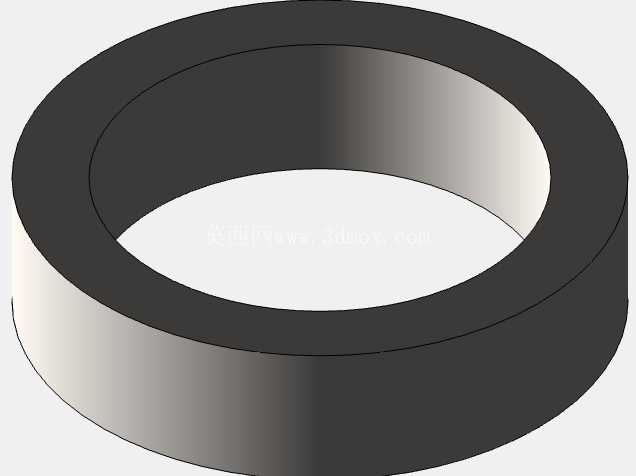

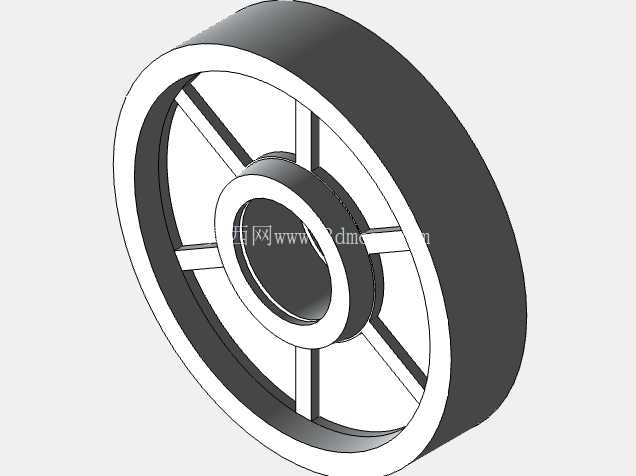

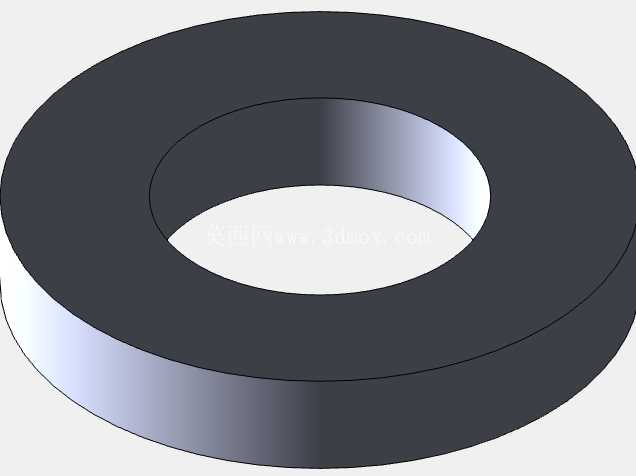

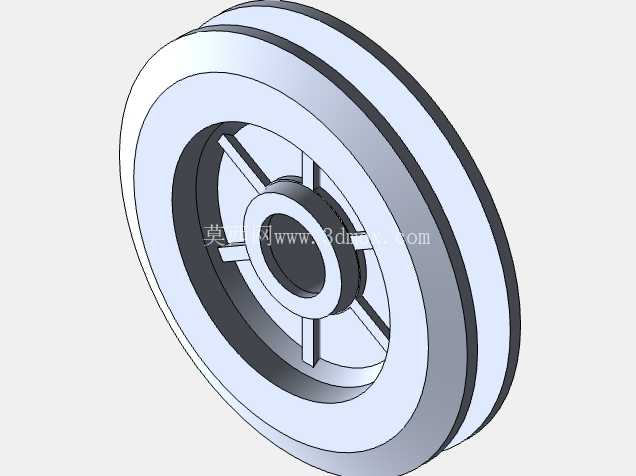

　　轮体本身采用深沟球轴承作为回转支撑，外圈包覆高耐磨聚氨酯材质，既可以降低运行过程中的金属接触噪音，又能吸收导轨拼接处的微小台阶带来的振动冲击，相比传统的铜质滑块导向结构，这种轮组导向的运行阻力更小，维护时仅需单独更换磨损的轮体，不需要整体拆解滑移机构，大幅降低了产线停机维护的时间成本。设计过程中优先考虑了安装边界的兼容性，轮组的整体安装底座宽度控制在常规工业导轨的安装间距范围内，轮体的外伸长度不会超出移动载台的侧边轮廓，避免与周边的管线槽、防护钣金产生运动干涉；轮轴的固定端采用防松螺母加止动垫片的锁紧结构，在高频往复运动的工况下不会出现轴窜松动，轴承端盖处预留了润滑脂注油嘴，可以在不拆解轮组的情况下定期补充润滑脂，延长轴承的使用寿命。

　　在实际选型适配时，需要根据移动部件的总重量、运行速度、侧向载荷大小来匹配对应轮径的控制轮，轮径越大则接触应力越小，适合重载低速的滑移场景，小直径轮组则适合安装空间紧凑、载荷较轻的高速移载场合；这套轮组的安装面平面度公差控制在0.1mm以内，保证两个轮体的回转轴线平行度误差不超过0.05mm，避免轮面出现偏磨导致的导向精度下降。不同于单侧布置的导向轮结构，这种成对夹持导轨的设计可以同时承受正反两个方向的侧向力，不管是移动部件加速启动还是减速制动，都能保持稳定的导向间隙，不会因为惯性力导致轮面脱离导轨工作面，在垂直布置的升降导轨场景中，还可以辅助承担部分倾覆力矩，降低主承重滑块的侧向载荷，延长整套导向机构的整体使用寿命。轮组的安装支架上还预留了感应触发片的安装位，方便用户后续加装行程开关、位移传感器等检测元件，不需要额外在支架上钻孔加工，减少现场安装的二次加工工作量。
