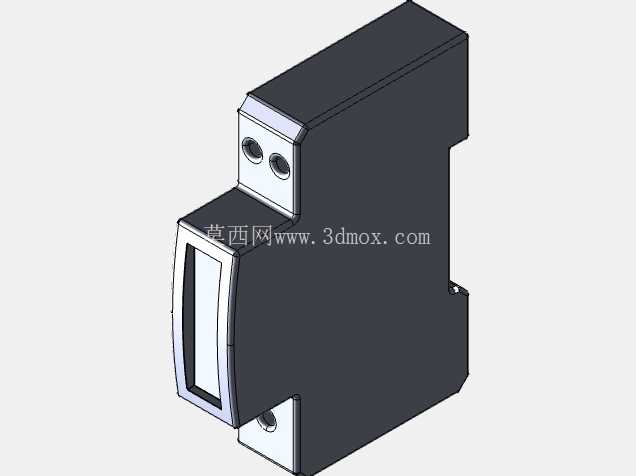

导轨式浪涌保护模块压铸壳体结构

　　这款导轨式安装的电气保护模块壳体，采用压铸工艺成型，主要应用于低压配电系统末端的浪涌防护场景，常见于工业控制柜、楼宇配电回路、通信基站供电侧等位置，用来承接浪涌保护核心元件的安装固定，同时实现模块与标准DIN导轨的快速卡装，满足配电盘内紧凑排布的安装需求。从实际使用场景来看，这类壳体需要适配常规35mm标准电气导轨的安装尺寸，壳体背部的卡装结构做了适配性的卡扣设计，不需要额外紧固件就可以直接卡入导轨，在密集排布的配电回路中，单模块的宽度控制在标准模数化尺寸区间，能够和微型断路器、隔离开关等其他配电元件并排安装，不会占用多余的柜内空间，适配现有主流配电柜的安装梁间距。

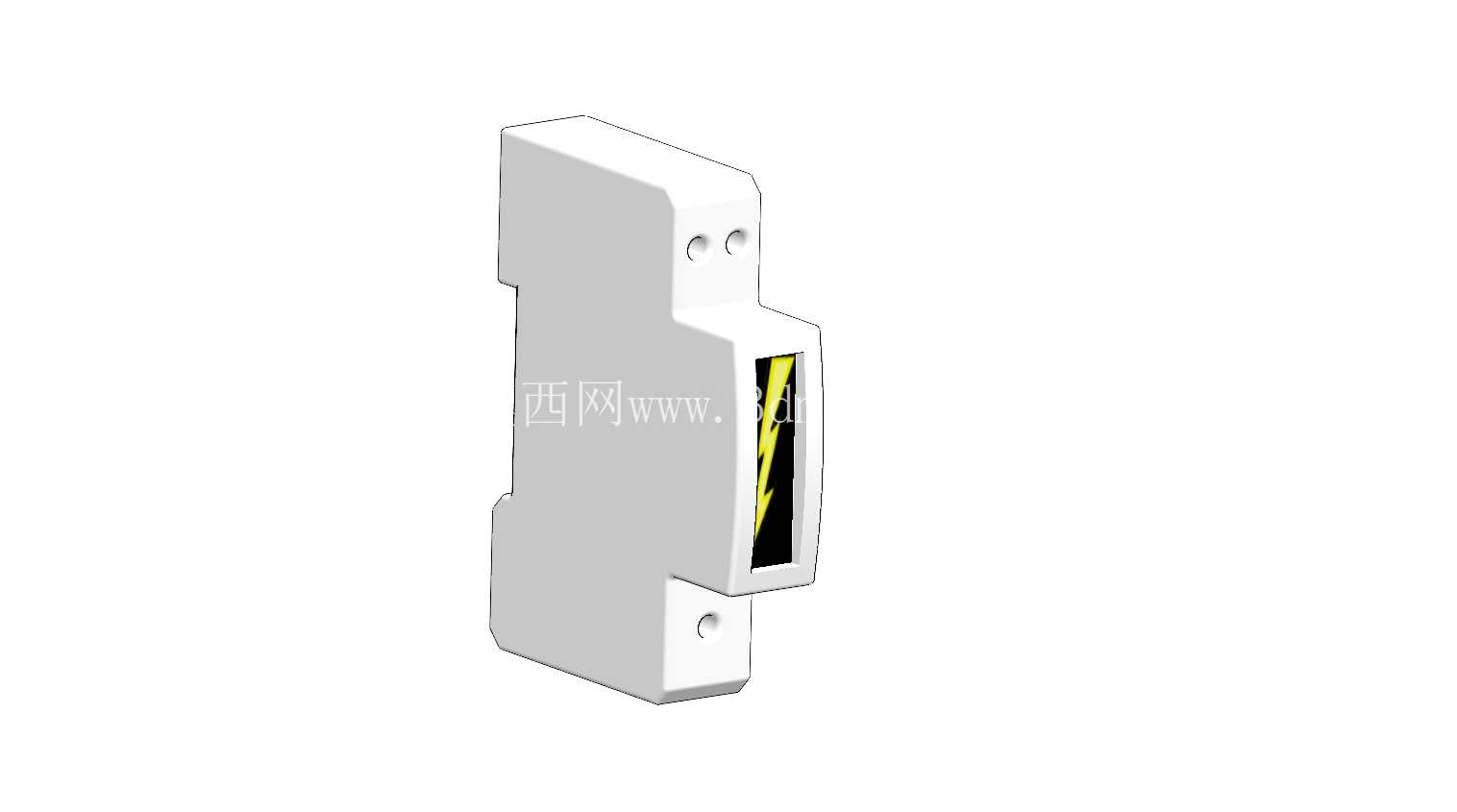

　　设计过程中首先考虑的是压铸工艺的成型可行性，壳体整体采用等壁厚设计，避免壁厚差异过大导致压铸过程中出现缩孔、冷隔等缺陷，侧壁的加强筋做了圆角过渡，既可以提升壳体整体的抗冲击强度，在柜内布线拉扯、元件拆装受力时不会出现壳体开裂，同时也能优化压铸时的金属液流道，减少成型缺陷。壳体正面预留了标识窗口位置，可以嵌入状态指示片，当内部保护元件失效时，指示片的颜色变化可以直接被运维人员观察到，不需要拆卸模块就能判断工作状态，侧面的拼接卡槽做了凹凸配合结构，多模块并排安装时可以互相卡合，避免导轨上的模块受震动出现移位、间隙过大的问题。

　　安装边界方面，壳体上下两端预留了接线端子的避让空间，进出线接线位的高度匹配常规配电盘的接线作业空间，使用标准螺丝刀就可以完成接线操作，不需要特殊工具；壳体的安装孔位做了沉台设计，固定内部电路板的螺丝不会突出壳体表面，避免相邻模块安装时出现干涉。从功能特性来看，压铸壳体本身具备一定的电磁屏蔽效果，可以减少内部保护元件动作时对周边弱电信号的干扰，同时壳体的阻燃等级适配配电元件的安全要求，在出现异常过热情况时不会出现熔融滴落的问题。设计时还考虑了运维更换的便捷性，壳体底部的导轨卡扣做了拨片式结构，更换模块时只需要用螺丝刀撬动卡扣拨片就可以从导轨上取下，不需要拆解周边其他元件，大幅缩短配电回路的故障维护时间。

　　壳体表面的安装定位柱做了公差适配，内部电路板的安装定位精度控制在合理范围内，保证核心元件、接线端子、状态指示机构的装配同轴度，避免装配后出现指示卡滞、接线端子对位偏差的问题。在结构强度设计上，壳体的受力薄弱位置，也就是导轨卡扣、接线端侧壁位置做了局部加厚处理，在接线拧紧力矩达到常规配电接线要求的扭矩值时，侧壁不会出现开裂、滑牙的问题，满足长期使用的结构可靠性要求。
