工业级G型螺旋夹紧工装结构设计

在机械加工、木工装配、模具维修、工件焊接等多类现场作业场景中，螺旋式G型夹是出现频率极高的手动夹持工装，其核心作用是通过螺旋副的机械增力，将两个或多个待加工、待粘接、待焊接的工件牢牢压合固定，避免作业过程中工件出现位移、翘曲、分离等问题，保障加工精度与装配一致性。不同于快速夹钳的大行程快夹特性，G夹的螺旋进给结构可以提供更稳定的持续夹紧力，且夹紧行程的调节精度更高，适配不同厚度组合的工件夹持需求，在小批量零件加工、现场修配、样件试制环节的适用性极强。

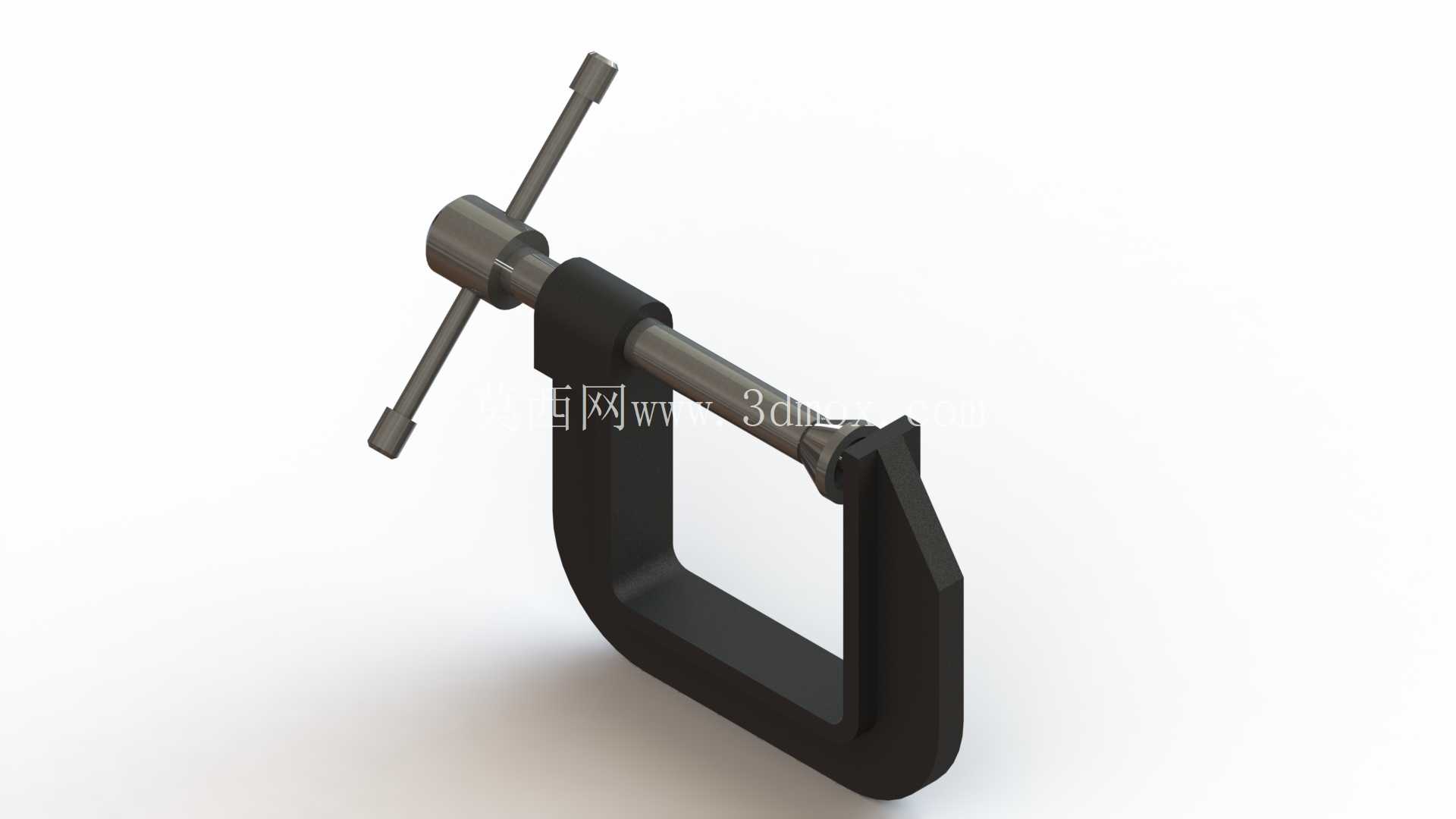

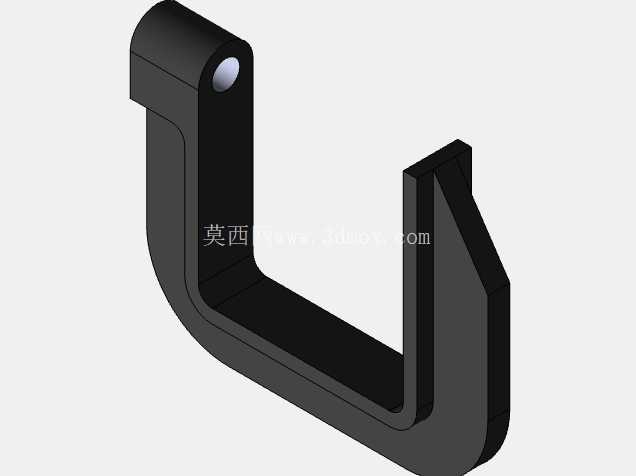

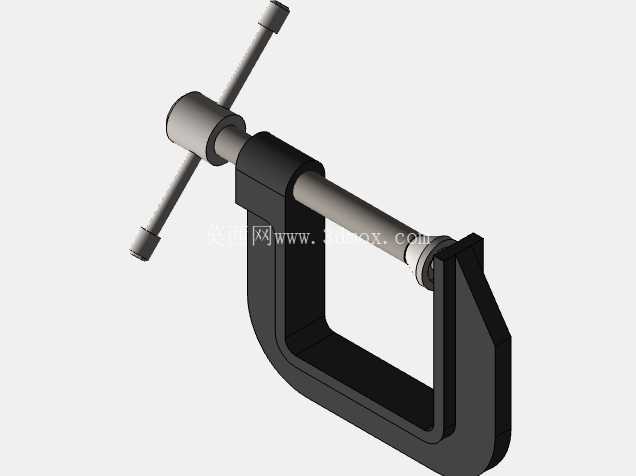

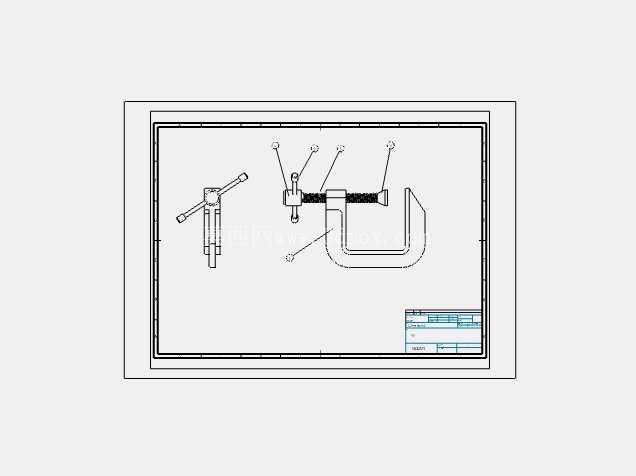

从结构设计逻辑来看，这款G夹采用C型一体式框架作为主体承载结构，框架截面做了等强度优化，在夹持受力最大的框架弯折区域做了加厚过渡处理，避免长期受夹紧反力出现框架开口变形、断裂失效的问题；框架的开口深度与开口高度决定了该夹具的最大夹持边界，开口高度对应可容纳工件的最大总厚度，开口深度则对应夹持点距离工件边缘的最大距离，设计时需要平衡框架刚性与夹持范围的关系，开口过深会导致框架受力时的弯矩大幅提升，容易出现夹持端翘曲，开口过浅则无法满足距边缘较远位置的夹持需求。

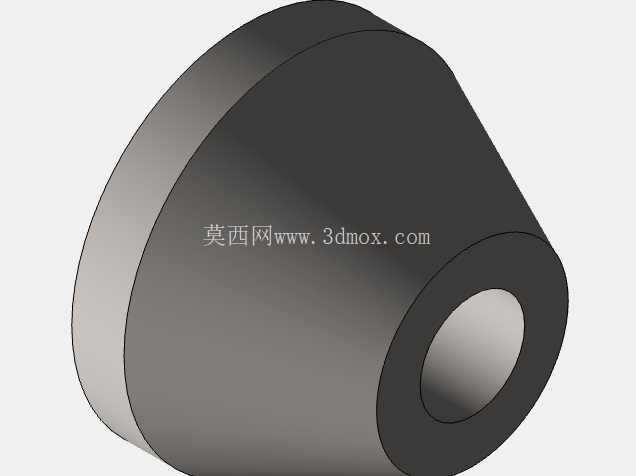

夹紧执行部分采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动夹紧的施力场景，且具备良好的自锁性能，夹紧后不会因为作业过程中的振动出现松脱，保障夹持可靠性；螺杆末端配置了可转动的压头，夹紧过程中压头贴合工件表面后不会随螺杆转动，避免螺杆旋转时刮伤工件表面，同时压头的端面做了防滑纹理处理，增大与工件接触面的摩擦力，防止夹持过程中工件滑移。螺杆的驱动端采用T型滑杆结构，不需要额外配套扳手，手动转动滑杆即可完成夹紧与松开操作，滑杆的长度经过力臂优化，普通人手施加的力经过螺纹增力后，可以产生满足多数常规作业需求的夹紧力，同时不会因为力臂过长导致夹紧力过大压伤软质工件、或是造成螺杆过载变形。

实际应用中，这类G夹的使用场景覆盖多个领域：在金属焊接作业中，可用来固定拼接的钢板、型材，保证焊前拼接间隙均匀，控制焊接变形量；在木工粘接作业中，配合垫块使用可以均匀施加压合力，保证粘接面紧密贴合，避免胶层出现空隙影响粘接强度；在机械加工的钻、铣工序中，当工件尺寸较小、不适合用机床原生台钳夹持时，可通过G夹将工件压紧在机床工作台上，作为临时夹持工装使用；在模具维修环节，也常用来夹紧拆分后的模具零件，方便进行修模、配模作业。

设计过程中需要重点考量几个核心边界：首先是框架的刚性校核，需要根据额定夹紧力计算框架各截面的弯曲应力，确保在最大夹紧力下框架的弹性变形量在允许范围内，避免出现开口张角过大导致夹持力衰减的问题；其次是螺纹副的耐磨性与强度匹配，梯形螺纹的螺距选择需要兼顾进给速度与增力比，螺距过大则增力效果差，手动夹紧费力，螺距过小则进给速度慢，开合行程的调节效率低；再者是压头的活动间隙设计，压头与螺杆端部的连接需要保留适当的转动间隙，保证压头可以自适应小角度的工件表面倾斜，同时避免间隙过大导致夹持时压头晃动。

从安装与使用边界来看，这类G夹不需要额外固定安装，属于便携式手动工装，使用时仅需要将C型框架跨在待夹持工件上，转动T型滑杆带动螺杆进给，直到压头与固定钳口将工件夹紧即可；使用时需要注意夹持力的施加方向尽量与框架对称面重合，避免偏载导致框架受侧向力变形，同时针对表面精度要求高的工件，需要在钳口与工件接触面垫铜皮或者橡胶垫，避免压伤工件表面。长期使用后需要定期在螺纹副处添加润滑脂，减少螺纹磨损，提升操作顺滑度，同时检查框架是否出现裂纹、螺纹是否出现滑牙等失效问题，避免夹持过程中夹具失效引发安全问题。
