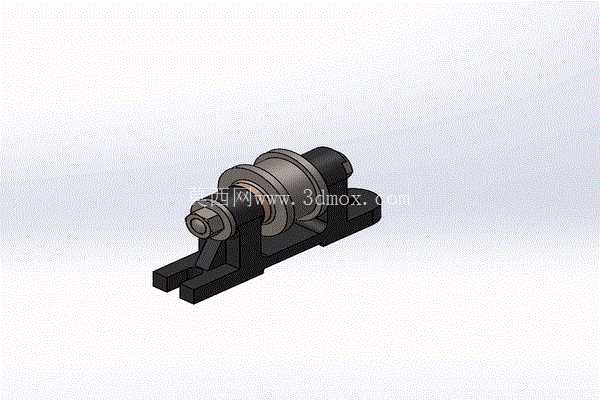

带轴固定功能的滑轮支撑座结构设计

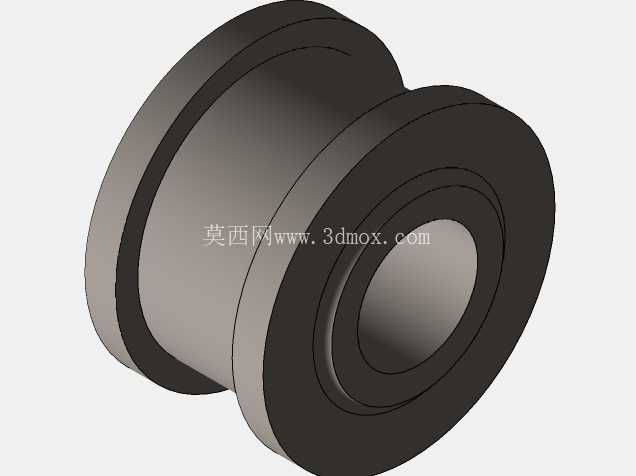

在轻工输送、小型物料搬运、纺织设备走线、实验室小型试验台架等场景中，带滑轮的转动轴往往需要稳定的支撑结构来保证转动顺畅，避免轴系窜动、滑轮偏摆带来的磨损加剧、传动精度下降问题，这款滑轮支撑结构正是针对这类中小载荷的滑轮轴固定需求设计的。从实际使用场景来看，这类支撑件不需要承受大吨位的重载冲击，更多是应对持续的低载荷转动工况，比如小型皮带输送线的从动轮支撑、手动吊具的导向滑轮固定、设备内部走线的导线滑轮安装等场景，都能看到这类结构的应用。

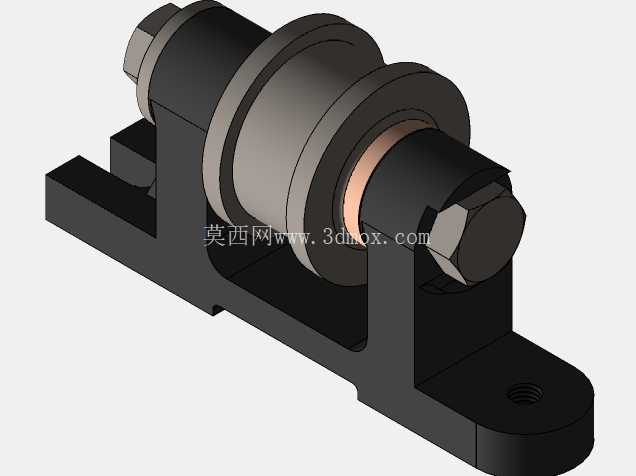

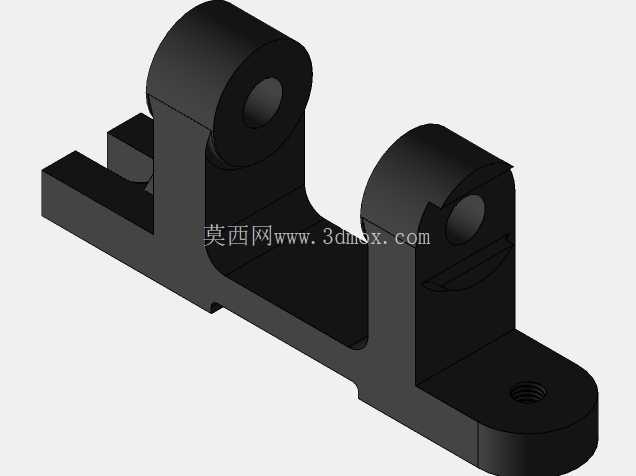

从功能特性上看，该结构采用分体式夹持的轴固定方式，上部的轴套部分可以完整包覆滑轮轴的安装段，相比单侧支撑的悬臂结构，这种双侧包覆的支撑形式能大幅降低轴的弯曲应力，避免长期使用后轴出现弯曲变形，导致滑轮转动卡滞。下部的安装底座采用开槽式的安装面，两个长条形的安装槽可以适配一定范围内的安装孔位偏差，现场安装时不需要严格保证底座安装孔的中心距完全匹配机架的预留孔，能降低现场安装的对位难度，同时也方便后期调整滑轮的轴向位置，适配不同宽度的传动带或者走线位置。

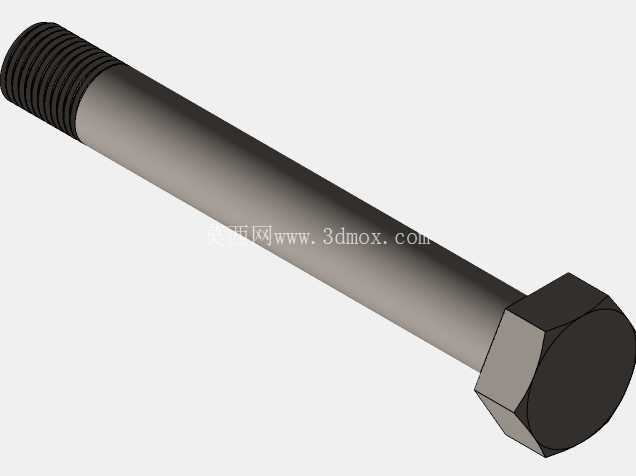

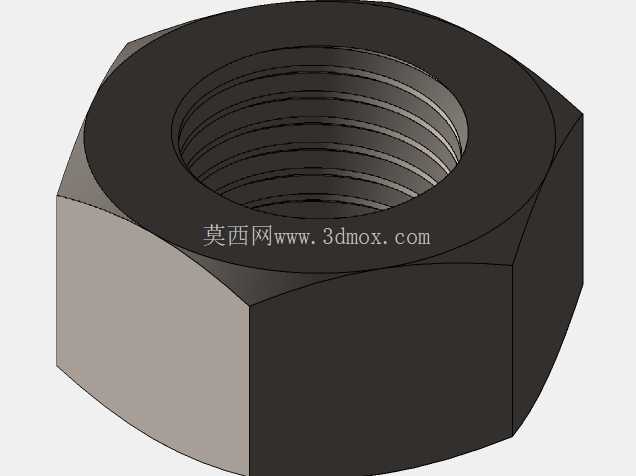

设计思路上，这款支撑结构优先考虑了加工与装配的便捷性，整体结构没有复杂的曲面特征，除了上部的轴套内孔需要保证圆度与同轴度之外，其余结构都可以通过常规的铣削、钻孔工序完成加工，不需要特殊的工装夹具，适合小批量的机加工生产。轴套部分与底座采用一体化的连接结构，避免了分体式连接带来的装配误差，同时上部的轴套预留了锁紧结构的安装位，穿入滑轮轴之后可以通过端部的锁紧件实现轴的轴向固定，防止轴在转动过程中出现轴向窜动，同时也能根据滑轮的宽度调整轴的伸出长度，适配不同宽度规格的滑轮安装。

从安装边界与尺寸适配来看，底座的两个安装槽中心距预留了足够的调节余量，安装时可以根据机架的实际安装面调整固定位置，底座的底面设计为完整的平面，安装时可以与机架的安装面完全贴合，保证支撑的稳定性，避免出现安装倾斜导致轴系不对中的问题。上部轴套的内孔尺寸适配常规的中小直径滑轮轴，轴套的长度覆盖了滑轮的安装宽度，能保证滑轮转动时不会与支撑座的侧壁发生摩擦，轴套两端的端面都做了倒角处理，既方便装配时穿入滑轮轴，也能去除加工毛刺避免划伤操作人员。

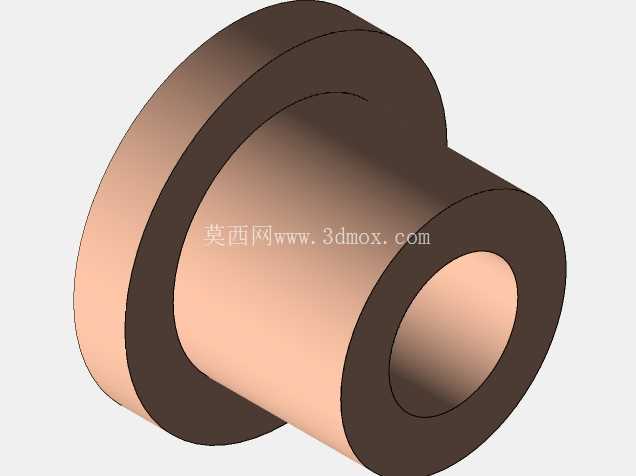

在实际选型使用时，需要注意该支撑结构的载荷上限，因为整体结构采用的是普通碳素钢加工的话，适合的径向载荷在数百公斤级别，不能用于大吨位的起重滑轮支撑，避免出现结构变形或者断裂的风险。安装时需要保证两个支撑座（如果是双侧支撑的话）的轴套内孔同轴度，避免轴穿入后出现别劲的情况，导致滑轮转动阻力增大，加剧轴与轴套的磨损。如果是用于长期持续转动的工况，可以在轴套内部加装铜套或者滚动轴承，降低转动摩擦系数，提升结构的使用寿命，这款结构的轴套内孔尺寸也预留了加装标准轴套的余量，不需要额外修改结构就能完成升级。

另外，底座的开槽式安装结构除了方便调整位置之外，也能在设备运行产生小幅振动时，避免因为安装应力集中导致的底座开裂，相比完全固定的圆孔安装，长槽结构可以释放一部分热胀冷缩带来的应力，在环境温度变化较大的车间场景中使用，也不会因为结构热变形导致轴系卡滞。整体结构没有多余的冗余设计，所有特征都服务于滑轮轴的固定与支撑功能，没有不必要的装饰性结构，完全从工程实用的角度出发，兼顾了加工成本、装配难度与使用可靠性，适合各类需要固定滑轮轴的中小型设备场景选用。
