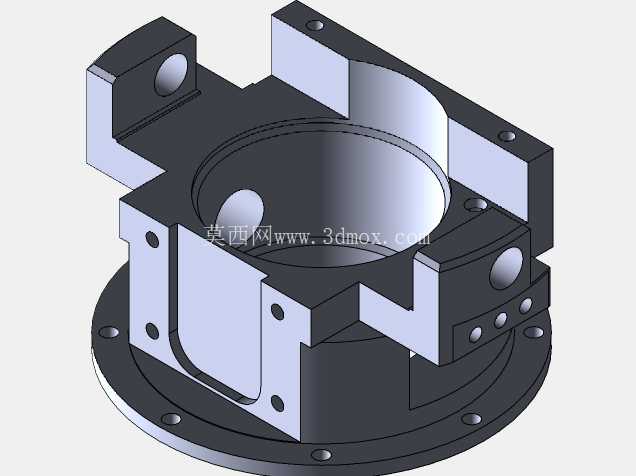

该构件属于机械系统中的连接承载类部件,日常多应用在需要实现周向定位、多方向载荷传递的工装夹具、自动化设备工位转接、液压管路配套安装等场景中,实际使用时承担上部功能部件与底部安装基面的刚性连接作用,可同时承受轴向压力、径向偏载以及小幅度的扭转力矩,适配多工位需要侧向装夹定位的装配需求。从结构设计逻辑来看,底部采用整圆法兰盘作为安装基准面,法兰盘上沿圆周均匀分布沉头安装孔,安装时可通过内六角螺栓将整个构件锁紧在设备基座或工作台面上,沉孔设计能够保证螺栓头完全沉入法兰盘面以下,避免螺栓突出对上部部件的回转或移动行程造成干涉,法兰盘的厚度经过载荷校核,能够在承受上部偏载时不会出现盘面翘曲变形,保证安装基准的平面度长期稳定。
筒身主体采用中空贯通式设计,中空内腔可用于穿设管线、容纳轴类零件穿过或者作为介质流通的通道,内壁加工精度可根据实际使用需求调整,若作为轴套类支撑使用时可在内腔加装衬套,降低磨损后的维护成本,无需整体更换构件。筒身外侧沿圆周方向均匀分布四个带安装孔的凸耳结构,凸耳与筒身之间设置加强筋过渡,避免凸耳在承受侧向拉力时出现根部断裂的问题,每个凸耳上的通孔可用于安装固定上部的功能组件,比如传感器支架、夹爪安装板、管路固定座等部件,四个凸耳呈90度间隔分布,能够满足四个方向的部件安装需求,也可根据实际载荷情况选择对应位置的凸耳进行固定,适配不同的安装布局。
凸耳的安装孔位置经过同轴度校核,同一水平面上的凸耳孔轴线保持共面,避免安装上部部件时出现别劲、装配应力过大的问题。在构件中部位置还设置有一圈环形凸台,凸台上分布多个小直径螺纹孔,可用于安装防尘罩、限位挡圈或者密封端盖等附属零件,拓展构件的使用场景,比如在有切削液、粉尘的加工场景中,可通过该圈螺纹孔安装密封端盖,阻挡杂质进入筒身内腔,保护内部穿过的轴类零件或者管线。设计过程中充分考虑了压铸工艺的成型特性,所有转角位置均设置了合适的铸造圆角,避免压铸过程中出现应力集中导致的冷隔、裂纹缺陷,各个壁厚保持均匀过渡,没有出现局部壁厚过大导致的缩孔问题,凸耳与筒身连接位置的拔模斜度经过优化,既方便压铸脱模,也不会影响后续安装面的机加工余量。从安装边界来看,底部法兰盘的外径大于筒身外径,安装时需要在基座上预留对应法兰直径的安装平面,平面平面度要求不低于0.1mm每100mm,保证安装后构件的垂直度满足使用要求;上部凸耳的外伸尺寸决定了周边需要预留的装配空间,安装相邻部件时需要避开凸耳的外伸范围,避免与凸耳上安装的紧固件发生干涉;筒身的中空内径决定了可穿过的轴类零件或者管线的最大直径,选型时需要确认内部穿过件的外径小于筒身内腔直径,同时预留合适的间隙,若有相对运动需求则需要根据配合要求选择对应的间隙等级。
实际应用中,这类构件常替代焊接式的连接支座,相比焊接件具备更好的尺寸一致性,批量生产时无需逐个进行焊接后的去应力、校形工序,装配效率更高,且压铸成型的构件内部组织致密,承载能力优于同等壁厚的焊接构件,长期承受交变载荷时不易出现焊缝开裂的问题。在进行三维建模时,优先以底部法兰的下端面作为装配基准面,所有凸耳的安装孔、中部环形凸台的螺纹孔均以该基准面进行位置度标注,方便后续加工时的基准统一,减少装夹次数,提高加工效率;建模过程中对所有安装孔的孔口都做了微小的倒角处理,既可以去除机加工产生的毛刺,也能在安装螺栓时起到导向作用,避免螺纹错牙。
- 全部评论(0)
- 模板大小: 414.25 KB
- 售价:5金币
- 下载次数: 37
- 系统要求: Other,SOLIDWORKS
- 软件分类: 通用机械零部件
