高通QCA7000芯片QFN68封装三维结构

在电力线载波通信终端、工业物联网网关、智能配电采集模块的硬件开发环节，封装级的三维结构建模是PCB Layout、结构干涉校验、热仿真分析的核心基础输入，本次构建的QFN68封装结构，对应高通PLC调制解调芯片QCA7000与QCA7005的无引脚方形扁平封装选型，完全匹配两款芯片 datasheet 中定义的物理边界与引脚排布规则。

从实际工程应用场景来看，这类QFN封装芯片广泛部署在窄带电力线通信节点、智能电表载波模块、工业现场总线转换设备中，由于封装本身采用底部焊盘与侧面引脚结合的电气连接方式，在结构设计阶段如果仅依靠二维封装尺寸图开展设计，很容易出现引脚焊盘偏移、器件与周边结构件干涉、散热焊盘开窗不匹配等量产级问题，三维模型的存在可以让结构工程师在方案阶段就完成全装配链路的干涉校验，避免后期开模后才发现结构冲突的返工风险。

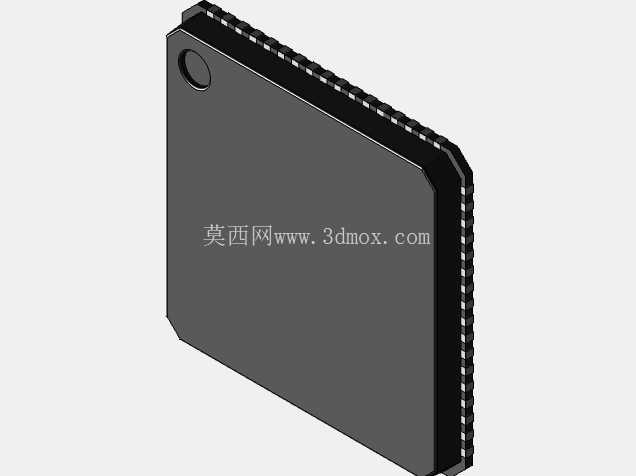

建模过程中首先锚定了封装的核心外形边界：整体为方形切角结构，本体采用哑光黑色塑封材质，边缘设置标准QFN封装的定位切角，用于SMT贴片过程中的器件方向识别，避免反向贴装导致的电路失效。引脚部分沿封装四侧等间距排布，共68个信号引脚，引脚宽度、引脚间距、引脚伸出塑封本体的长度完全遵循JEDEC标准中QFN封装的尺寸规范，每个引脚的端面与PCB焊盘的接触区域做了精准的平面度处理，可直接导入焊接仿真软件计算焊锡量与焊缝强度。封装本体一角设置的圆形定位标记，与芯片表面的丝印定位点位置完全对应，方便生产环节的视觉对位。

设计思路上没有采用通用QFN封装的参数化模板直接生成，而是针对QCA7000/7005两款芯片的封装差异做了细节区分：两款芯片虽然同属QFN68封装规格，但底部散热焊盘的尺寸、接地引脚的排布位置存在细微差别，建模时分别对应两款芯片的封装手册做了结构修正，确保模型可以直接匹配两款芯片的选型设计需求。同时考虑到SMT生产环节的工艺需求，模型中预留了焊盘厚度、锡膏印刷厚度的装配间隙，在导入PCB装配文件时，不会出现器件与PCB板表面的面重叠错误，可直接用于整机的结构堆叠校验。

从安装边界来看，该封装的占位面积、高度尺寸完全符合工业级通信模块的器件高度限制要求，塑封本体的高度控制在标准QFN封装的常规厚度区间，在紧凑式模块设计中，不会与上方的屏蔽罩、散热结构产生空间冲突。侧面引脚的排布避开了塑封本体的圆角区域，在回流焊过程中可以保证每个引脚的焊锡爬升高度满足IPC-A-610的焊接检验标准，减少虚焊、连焊的工艺不良率。底部的大尺寸散热焊盘做了分区域处理，对应芯片内部的功率地引脚位置，在热仿真过程中可以准确映射芯片的热源分布，帮助工程师评估不同散热方案下的芯片结温表现。

在实际的硬件开发流程中，这类精准的封装三维模型还可以用于自动化产线的吸嘴选型校验，通过模型顶部的平面度数据，匹配SMT贴片机的吸嘴尺寸，避免贴片过程中出现吸嘴偏移、器件吸取不稳的问题。同时在做产品的可靠性仿真时，模型可以准确还原封装的质量分布、材料属性，配合PCB板的材料参数完成振动、跌落工况下的焊点应力仿真，提前识别引脚应力集中的位置，优化焊盘设计与固定结构，提升产品在工业复杂工况下的长期运行可靠性。
