车床承载用复合支架十字侧结构

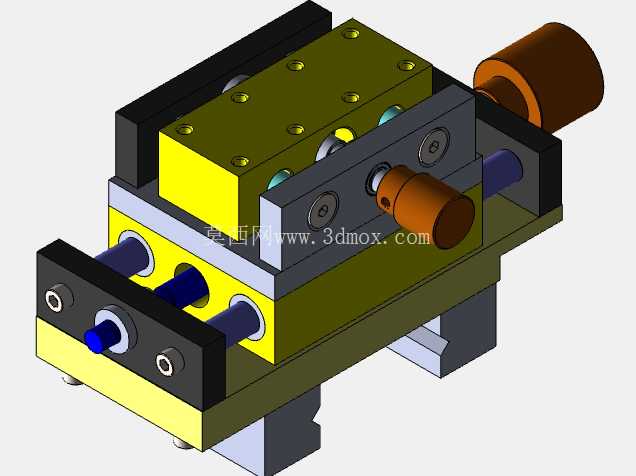

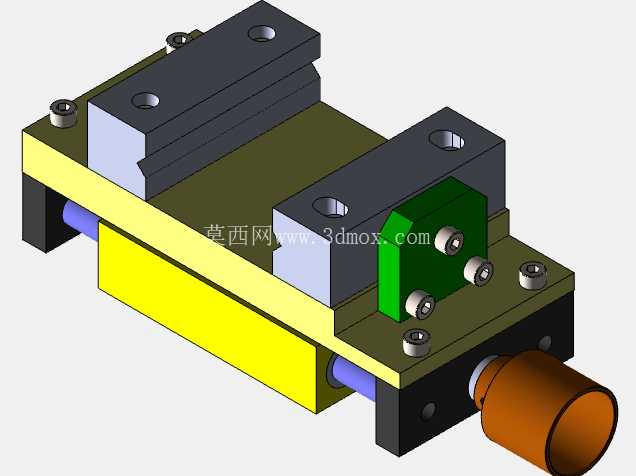

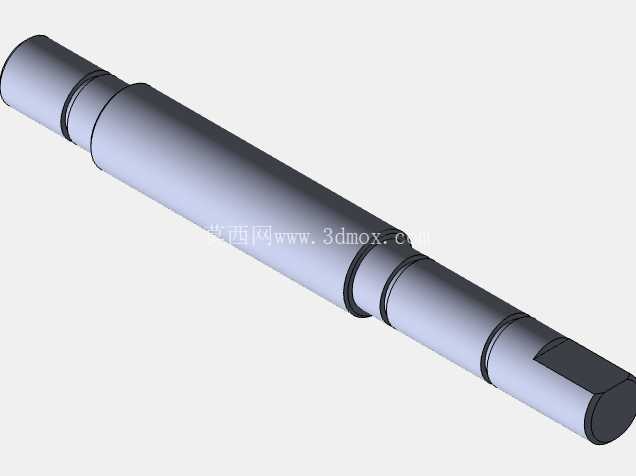

　　从功能实现上看，这套结构采用分层堆叠的组合式设计，底层十字侧结构通过两个垂直方向的圆柱导向轴实现X、Z两个轴向的位置微调，调整到位后通过侧面的锁紧螺钉完成位置固定，可适配不同直径、不同长度工件的支撑位置需求；上层复合支架预留了两组平行的T型安装槽，可直接安装跟刀架支撑块、辅助切削刀座或是冷却液喷嘴支架，安装面的平面度控制在0.02mm以内，保证搭载部件的安装精度不会出现额外偏差。在普通卧式车床与数控车床的重载切削工况中，刀架侧的辅助承载结构一直是影响加工稳定性的关键部件，这套复合支架与十字侧结构，正是针对车床长轴类、异形件加工时的附加承载需求设计的配套承载组件。日常车间加工中，当工件悬伸长度超过主轴孔径3倍以上，或是需要搭载辅助跟刀、侧向支撑模块时，原机床自带的刀架安装面往往存在安装位不足、承载方向单一的问题，这套结构恰好填补了这部分使用缺口。

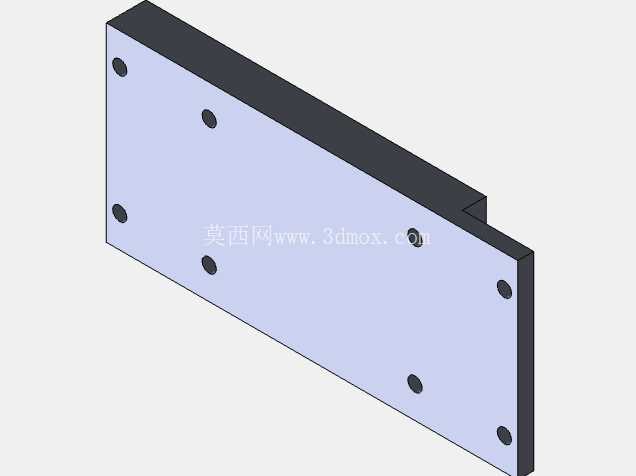

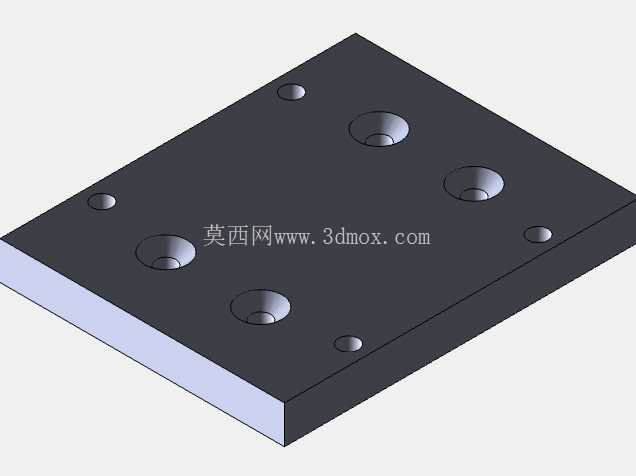

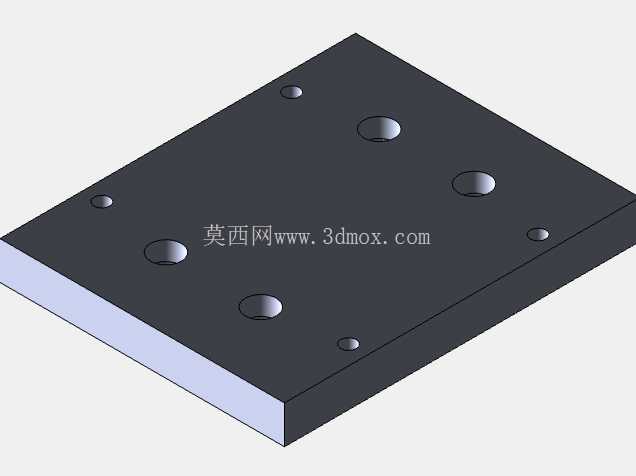

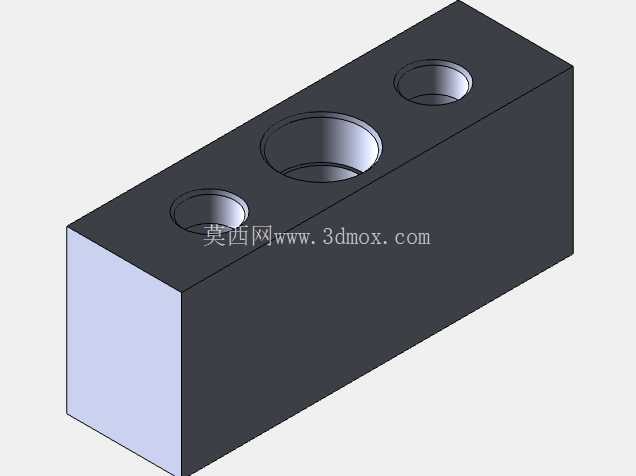

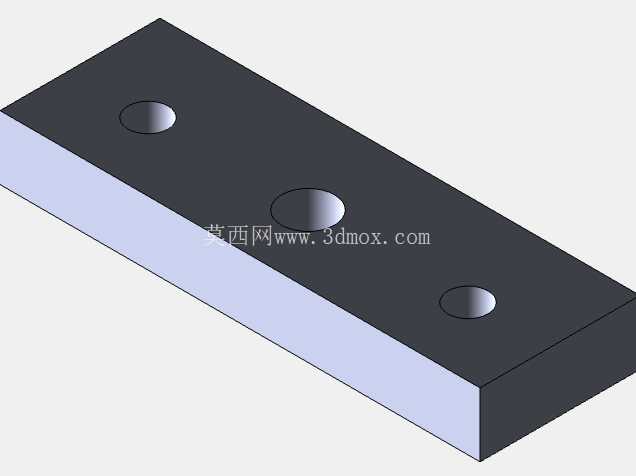

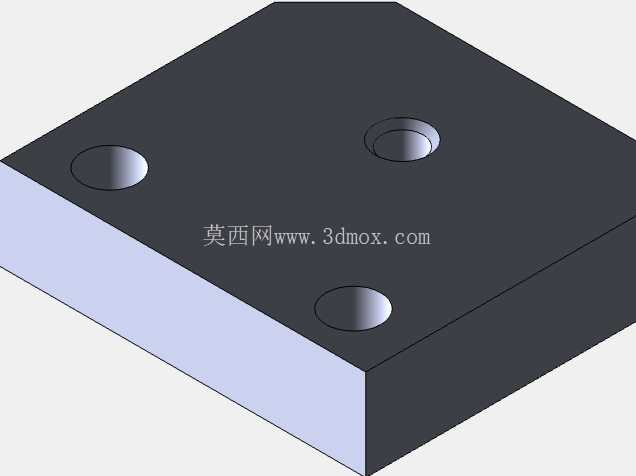

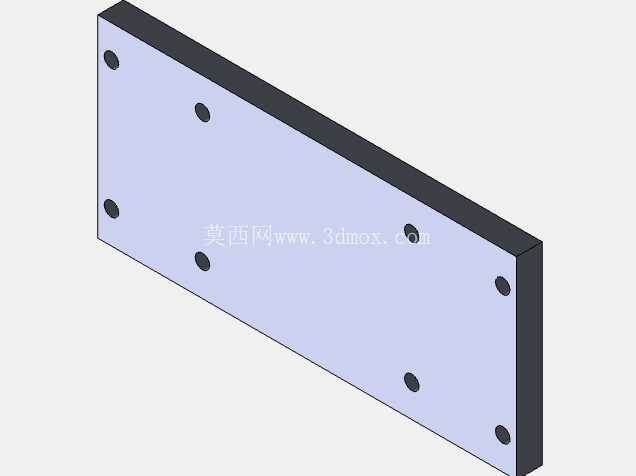

　　设计过程中优先考虑了车床加工场景的切削受力特性，切削过程中产生的径向切削力会通过支架本体直接传递到中拖板安装基面，因此主体承载板采用45号钢调质处理，硬度达到HB220-250，避免长期受交变切削力出现结构变形；导向轴与安装孔之间采用H7/g6的间隙配合，既保证调整时的滑动顺畅，又不会出现过大的配合间隙导致支撑刚性不足。从安装边界来看，这套结构的底部安装孔位完全适配CA6140、CK6150等常见通用车床的中拖板原有安装螺孔位置，不需要对机床原有结构进行打孔、焊接等二次改装，安装时只需将原中拖板上的防护盖板拆除，对准螺孔锁紧内六角螺钉即可完成固定，整体安装完成后超出中拖板边缘的尺寸不超过85mm，不会在大拖板移动时与机床尾座、主轴卡盘发生运动干涉。

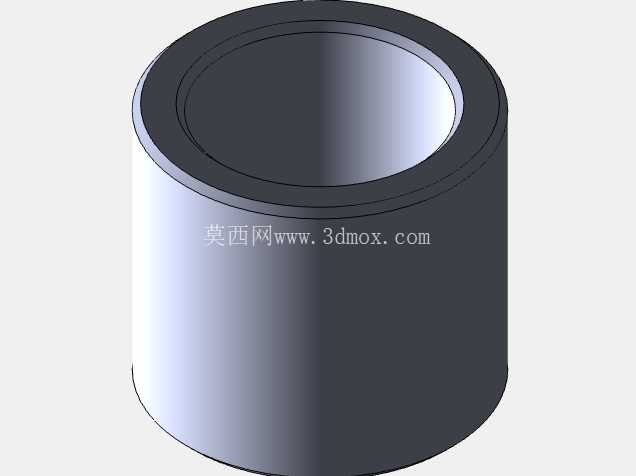

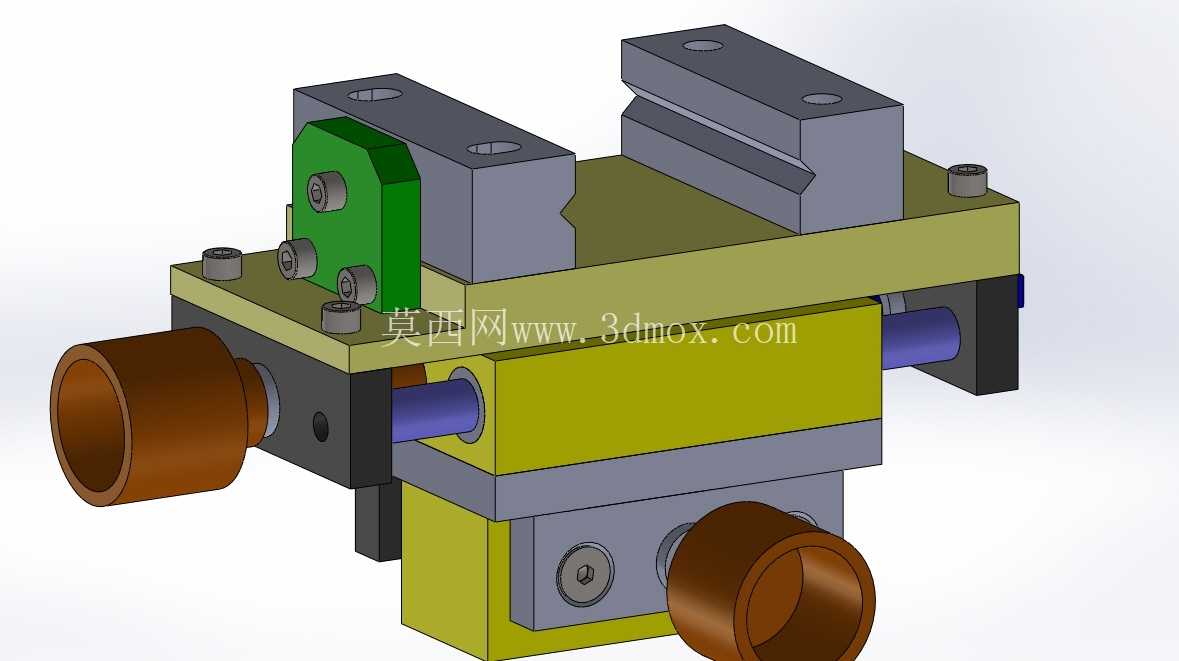

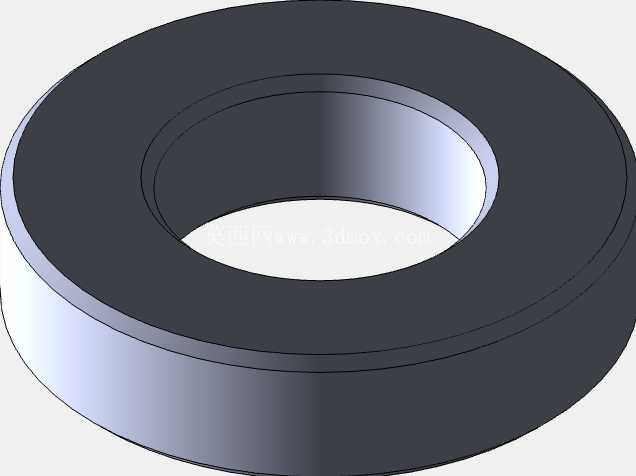

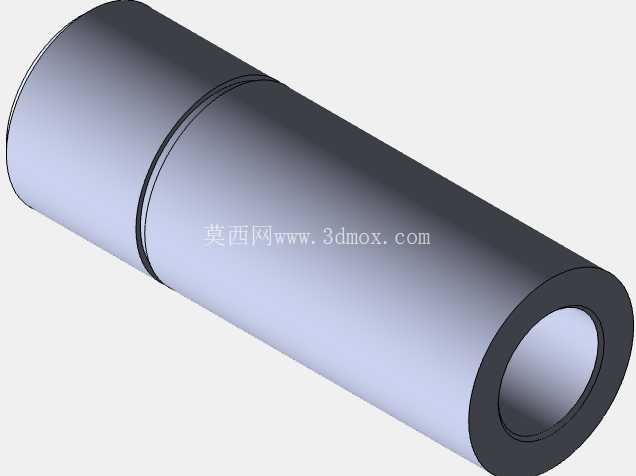

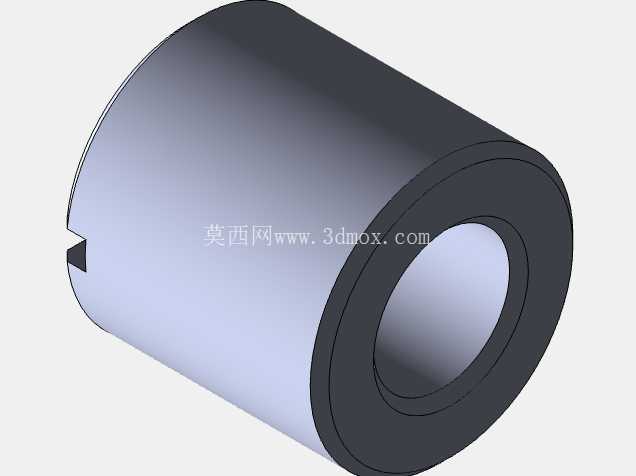

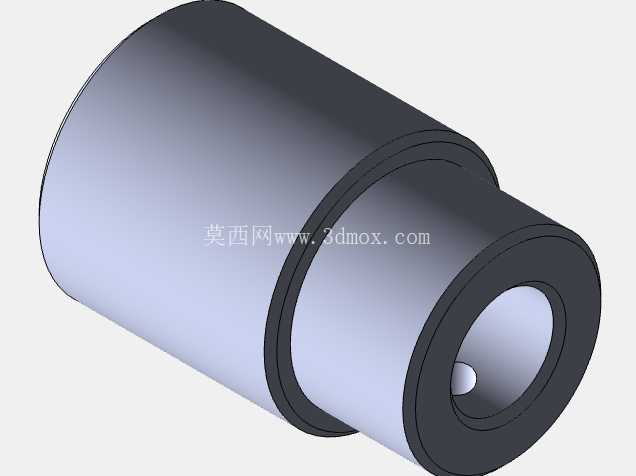

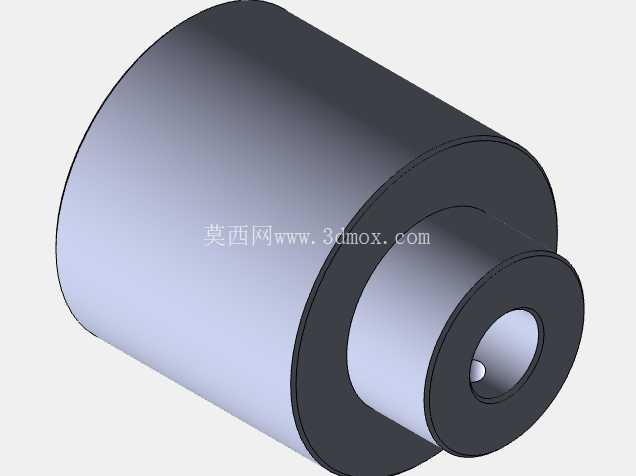

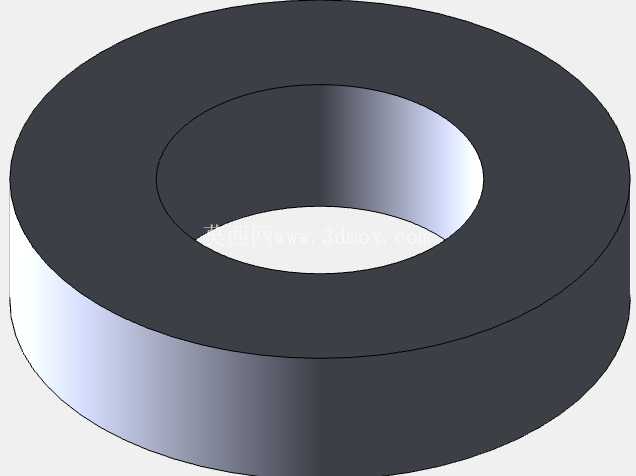

　　结构上的绿色端盖为导向轴的防尘密封端，内部填充锂基润滑脂，可在车间多金属碎屑、切削液飞溅的环境下保证导向轴长期不出现锈蚀、卡滞问题，端盖上的紧固螺钉采用内六角圆柱头螺钉，日常维护时只需拆下3颗螺钉即可补充润滑脂，维护难度极低。两个垂直布置的铜套导向衬套采用锡青铜ZCuSn10Pb1材质，自润滑性能优异，即使在频繁调整位置的使用场景下，也不会出现导向面拉伤的问题，衬套与支架本体采用过盈配合压装，长期使用不会出现衬套松动移位的情况。

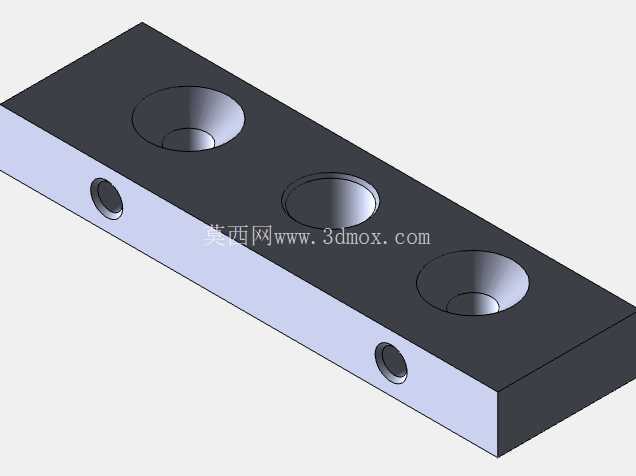

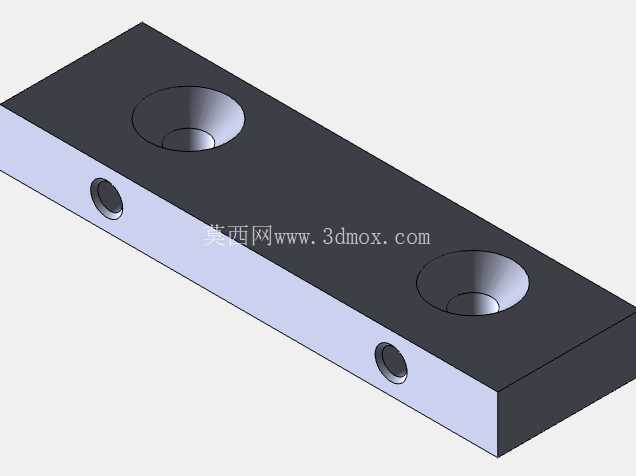

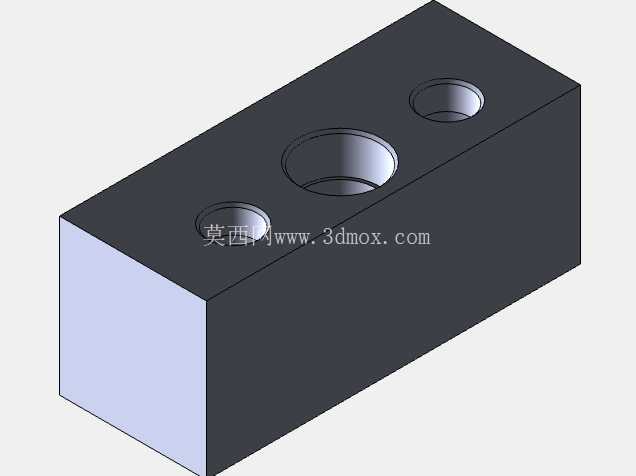

　　在实际切削测试中，搭载这套支架安装跟刀块加工直径40mm、长度600mm的45号钢长轴时，工件的圆柱度误差可控制在0.03mm以内，相比不使用辅助支撑的加工方式，切削振动幅值降低60%以上，可有效提升长轴类零件的加工表面质量，同时降低刀片的非正常损耗。上层支架的两个安装块采用可拆卸设计，可根据实际搭载的部件更换不同规格的安装座，比如需要安装内孔刀杆时可更换带内孔定位的安装块，需要安装滚压工具时可更换带角度调整功能的安装座，拓展性完全覆盖车床日常加工的多数辅助工装安装需求。结构上所有外露的棱边都做了C2倒角处理，避免安装调整过程中划伤操作人员，所有锁紧螺钉的头部都预留了足够的扳手操作空间，不需要特殊工具即可完成所有调整、锁紧操作，适配车间一线操作人员的日常使用习惯。
