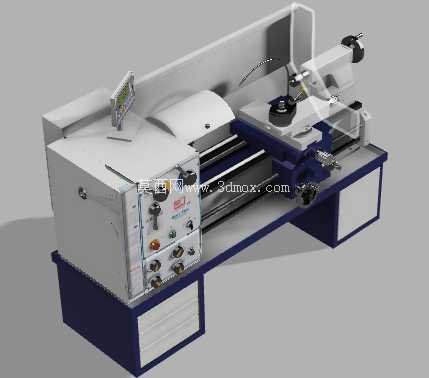

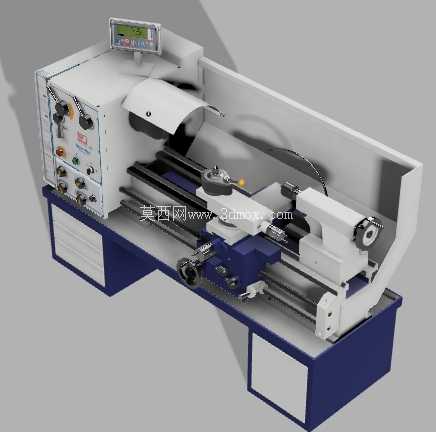

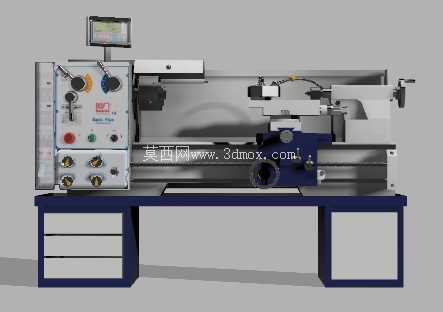

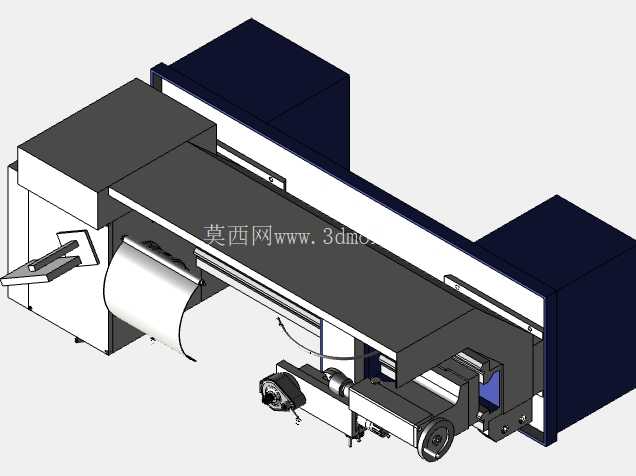

Knuth Basic170普通卧式车床结构模型

这款卧式车床的三维结构还原，完全围绕中小型机械加工车间的实际使用需求搭建，建模过程中优先参考了设备落地安装的边界条件，床身底部的支撑柜体预留了与车间混凝土地面打膨胀螺栓的安装孔位，整体长宽高尺寸适配常规小型机加工工位的占地要求，不需要额外对车间原有工位布局做大规模调整即可完成布设。从实际加工场景来看，这类车床主要承担小型轴类、盘类零件的外圆、内孔、端面、螺纹切削作业，在五金加工、设备维修、小型零部件量产、教学实训场景中都有极高的出镜率，建模时特意保留了操作面板上所有旋钮、手柄的位置对应关系，每一个操作件的行程范围都和实际设备的操作逻辑匹配，不会出现操作件干涉、行程超出实际设备可调范围的问题。床身部分的导轨结构做了等比例还原，导轨的安装基面、拖板的滑动配合面都保留了实际的装配公差参考特征，主轴箱的外部接口、卡盘安装位的尺寸基准完全对齐通用车床的装夹标准，尾座的锁紧机构、套筒进给结构也做了完整的结构呈现，不是仅做外观包覆的空心模型。设计建模过程中，特意将电气控制部分的显示屏、操作按钮排布按照实际操作的人机工程逻辑做了位置校准，操作人员站在床身正面操作位时，视线刚好可以平视操作显示屏，手部不需要过度抬升或弯腰即可触碰到所有常用操作旋钮，床身侧方的储物柜体结构也做了内部分隔还原，可用于放置常用车刀、量具、工装附件，和实际车间使用时的储物需求匹配。拖板部分的刀架安装位保留了标准四方刀架的装夹接口，可适配常规焊接车刀、机夹车刀的装夹尺寸，进给系统的丝杠、光杆外部防护结构也做了完整呈现，拖板行程的限位位置和实际设备的最大加工长度匹配，不会出现超程的结构错误。主轴箱侧方的调速手柄、进给量调节手柄的排布位置，完全符合一线操作工人的操作习惯，不需要转身或者大幅度移动手部即可完成转速、进给量的调节，床身尾部的电机安装位预留了标准电机的安装法兰尺寸，后续如果需要做设备的运动仿真、装配干涉检查，都可以直接在这个模型基础上补充传动链结构。从安装边界来看，设备整体重心落在床身底部支撑框架的中心区域，吊装转运时的吊环安装位也在模型上做了对应标识，不需要额外计算重心位置即可编制车间内的转运吊装方案，床身底部的可调垫铁安装位也预留了足够的调节空间，可适配车间地面不平整时的水平度调整需求。模型的外观配色完全参考实际设备的工业涂装，床身主体采用浅灰白色涂装，底部支撑柜体采用深蓝色涂装，操作面板的标识区域做了分色处理，既符合工业设备的视觉识别习惯，也能在做车间布局仿真时快速区分设备的不同功能区域。在做结构还原时，特意规避了很多同类模型容易忽略的细节：比如卡盘的扳手插孔位置、尾座套筒的锁紧手柄行程、导轨刮屑板的安装位置、冷却管路的排布走向，这些细节虽然不影响模型的整体外观，但在做装配仿真、操作流程模拟、车间布局规划时，这些细节的缺失会直接导致仿真结果和实际使用场景出现偏差。对于从事机床改造、车间布局设计、加工工艺编制的从业者来说，这个模型可以直接作为工位排布的基础参考，不需要再重新测量设备的占地尺寸、操作空间预留尺寸，模型中预留的操作空间范围完全符合实际操作时的人员活动需求，正面操作位预留了足够的站立操作空间，侧方预留了工件吊装、上下料的通道宽度，不会出现布局时设备间距过小导致操作受阻的问题。
