带辐条镂空结构的铝合金轮毂零件

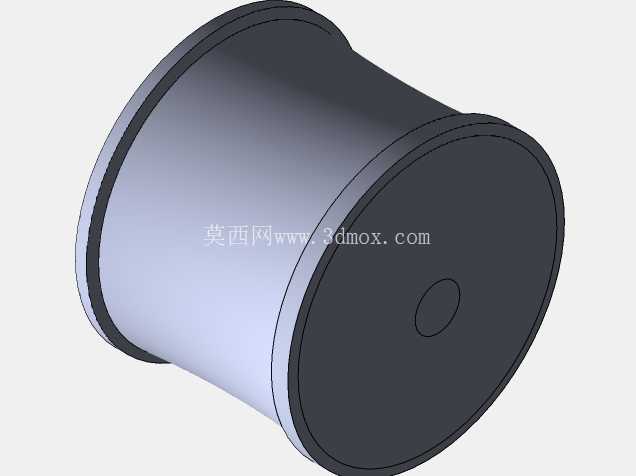

该零件为回转类铝合金结构件，整体呈一端封闭带辐条、一端为等径圆柱筒体的形态，主要应用于小型动力传输、轻载行走机构的轮系配套场景，可作为小型代步设备、输送线从动轮、教学演示轮组的核心承载部件使用。从实际使用场景来看，这类带辐条镂空的筒体轮件，既可以通过圆柱筒身配合轴承、轴套实现与固定轴的转动连接，也能在外圆面包覆橡胶、聚氨酯等材质的外圈，作为行走轮或导向轮使用，辐条端的镂空结构一方面可以降低整体零件重量，减少转动惯量，提升轮体启停阶段的响应速度，另一方面也能在轮体转动过程中形成空气对流，带走配合部位摩擦产生的热量，避免长时间运转导致的配合间隙变化。

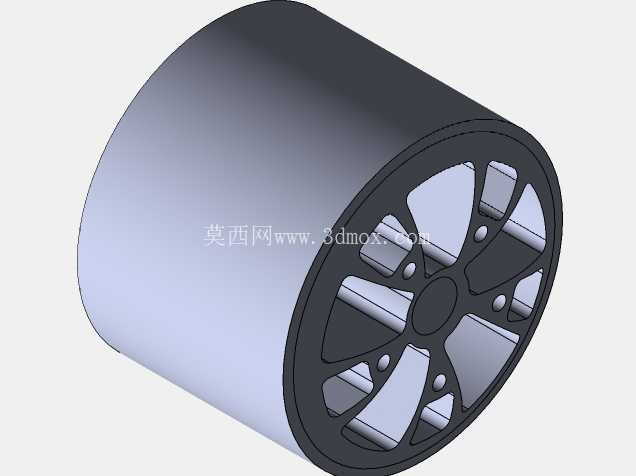

设计过程中优先考虑了回转类零件的加工工艺性，整体外轮廓为同轴回转体，所有径向尺寸均围绕同一基准轴线设定，能直接通过数控车床完成外圆、内孔、端面的粗精加工，辐条端的镂空结构采用均匀圆周排布的形式，单个辐条截面为变厚度设计，靠近中心轮毂部位厚度更大，向轮缘方向逐渐过渡变薄，既保证了中心安装部位的结构强度，避免轴孔配合处受载开裂，也能在轮缘部位预留足够的连接空间，方便后续与外圈、端盖等附属零件进行连接固定。中心轮毂部位设置有同轴的定位凸台，凸台尺寸与常用深沟球轴承的外圈尺寸匹配，安装时可直接将轴承压入定位凸台内，不需要额外设计轴承座零件，减少了装配环节的零件数量，降低整体机构的复杂度。

从安装边界来看，圆柱筒体的长度与外径比例控制在1.2:1左右，既保证了筒身与轴配合的足够支撑长度，避免运转过程中出现偏摆，也不会因为筒身过长导致整体重量超标，辐条端的最大外圆与筒身外圆尺寸保持一致，安装时不需要额外预留辐条突出的空间，能适配常规宽度的轮组安装槽位。辐条之间的镂空槽边缘均做了圆角过渡处理，避免应力集中导致的辐条断裂问题，所有加工面的粗糙度要求按照一般机械传动零件设定，配合面粗糙度达到Ra1.6即可满足使用要求，非配合面粗糙度达到Ra6.3即可，不需要做额外的表面抛光处理，能有效控制加工成本。

在结构强度校核层面，这类辐条结构的轮件在承受径向载荷时，载荷会通过轮缘传递到相邻的两根辐条上，再通过辐条分散到中心轮毂部位，均匀排布的辐条数量经过优化，既不会因为辐条数量过多导致加工难度上升、重量增加，也不会因为辐条数量过少导致单根辐条承受载荷过大，在常规轻载使用场景下，安全系数能达到3以上，完全满足日常使用的强度要求。筒体的内孔为等径光孔设计，可根据实际使用需求加工键槽、顶丝孔等连接结构，适配不同的轴连接方式，不需要对整体结构做大幅修改，具备较强的适配性。零件的端面均做了倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能在压装轴承、对接其他零件时起到导向作用，提升装配效率。
