机加工铣削成型铝合金设备安装基板

　　这款铝合金基板是面向工业自动化设备、小型精密加工单元配套的安装承载结构件，日常生产场景中，这类板件多作为设备核心功能模块的安装基准，承担着固定气动元件、小型传动组件、检测传感器的作用，在3C产品组装工位、小型非标检测设备、桌面级加工辅具里都能见到同类型结构的应用。从结构设计逻辑来看，整块板件采用6系铝合金作为毛坯基材，这类材料的比强度适中，切削加工性能优异，加工后不易产生应力变形，同时表面阳极氧化处理后能获得不错的耐磨与抗腐蚀能力，适配车间多油污、多切削液飞溅的生产环境。

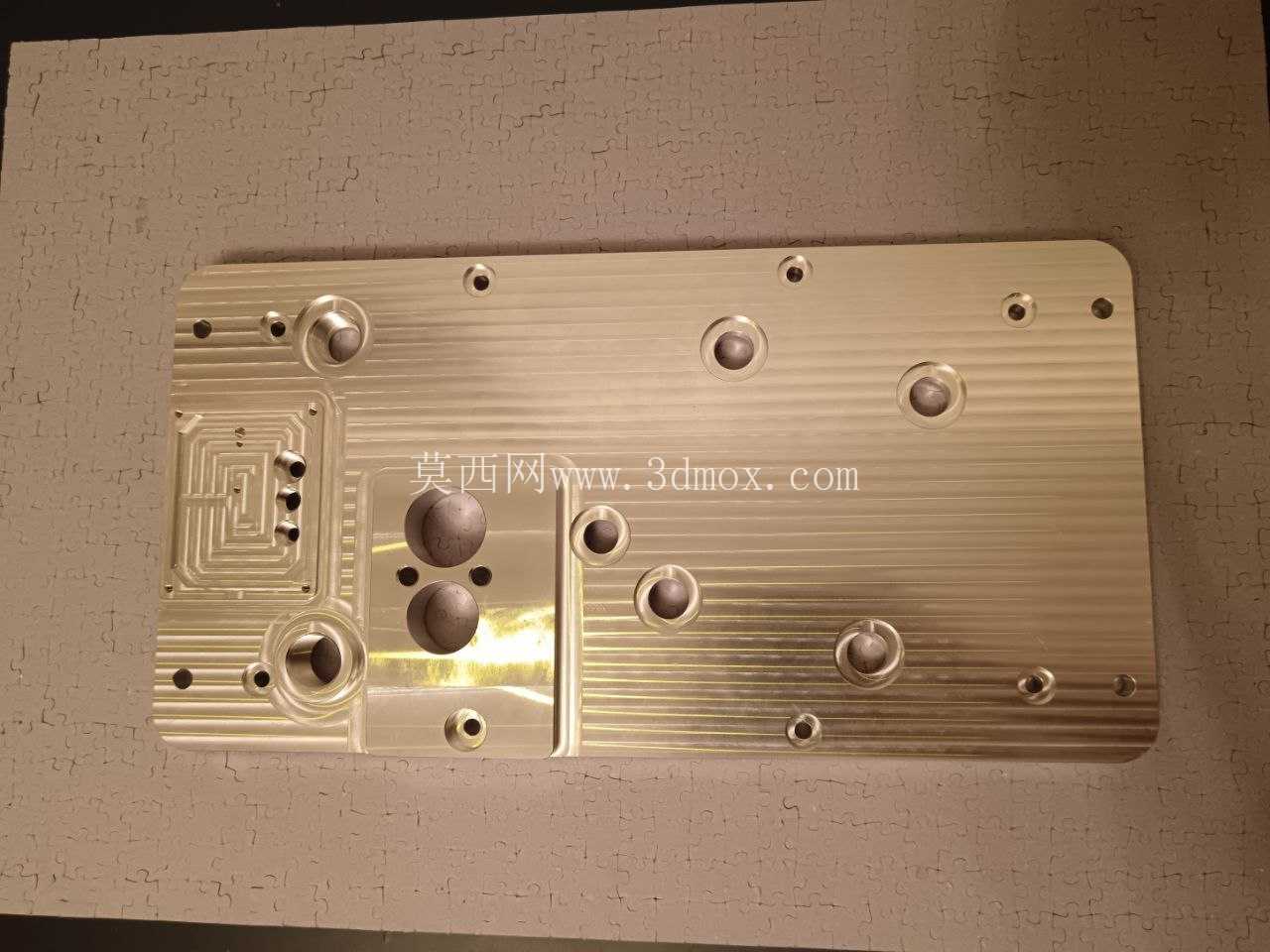

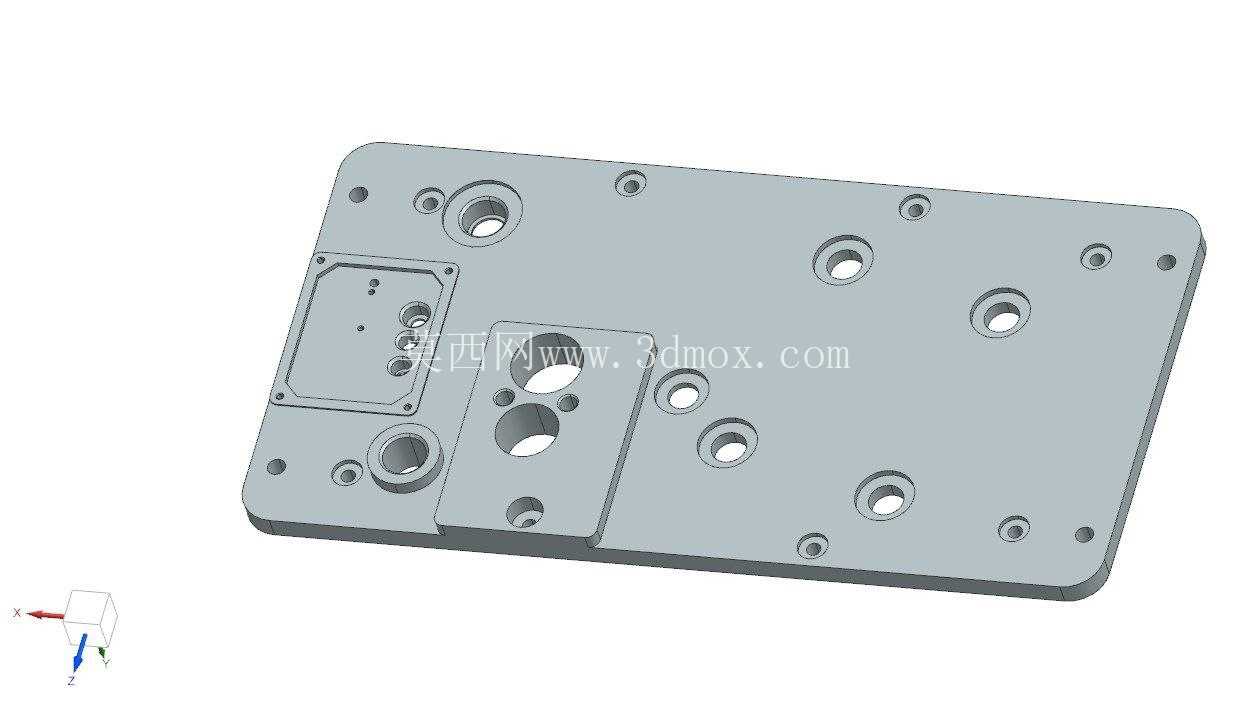

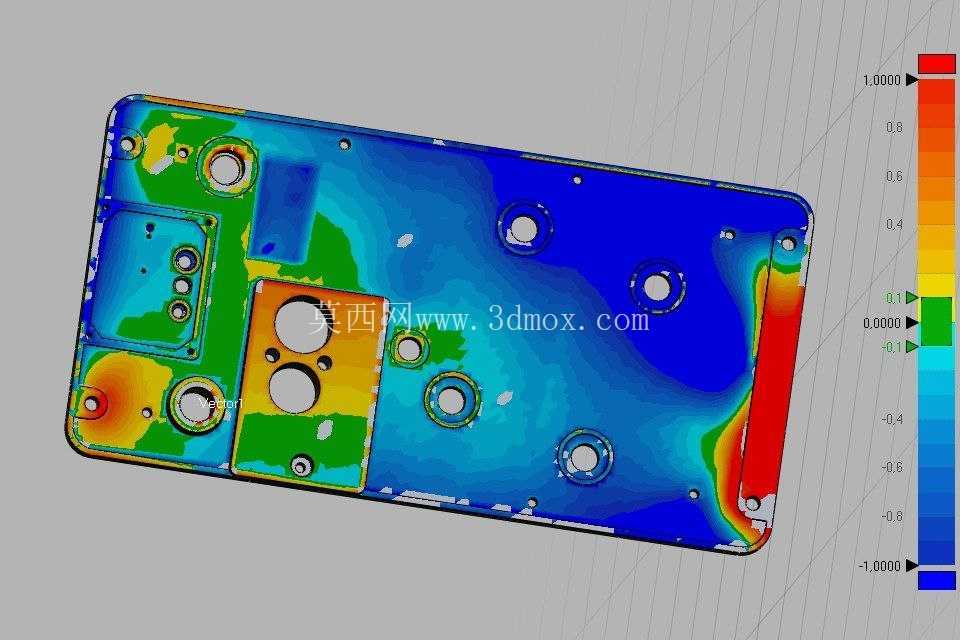

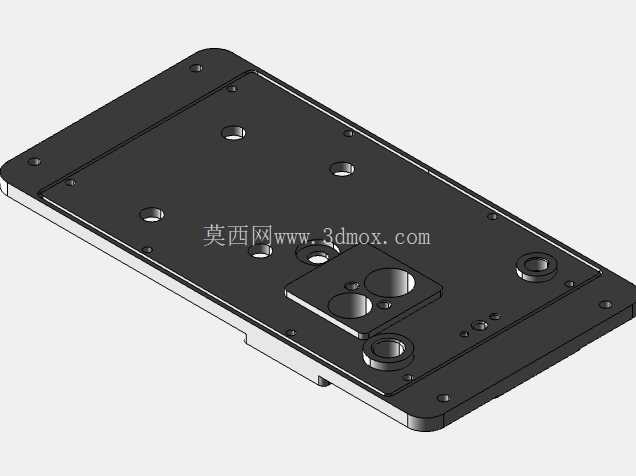

　　板件上的孔位布局完全遵循配套设备的安装边界设计，不同直径的通孔分别对应紧固件穿装、定位销配合、气路电路走线的功能需求，其中几处带台阶的沉孔设计，是为了让内六角螺丝安装后端面不超出板件平面，避免后续安装其他组件时出现干涉，这也是机械安装板设计里最基础但极易被新手忽略的细节。从云图的形变分析结果能看出，设计阶段针对板件受力集中的区域做了针对性的厚度保留，也就是板件边缘、大尺寸安装孔周边的区域，材料去除量相对更少，而中间非承载区域则通过铣削去除多余材料，在保证整体结构刚性满足安装要求的前提下，尽可能降低板件自身重量，减少设备整体的负载。

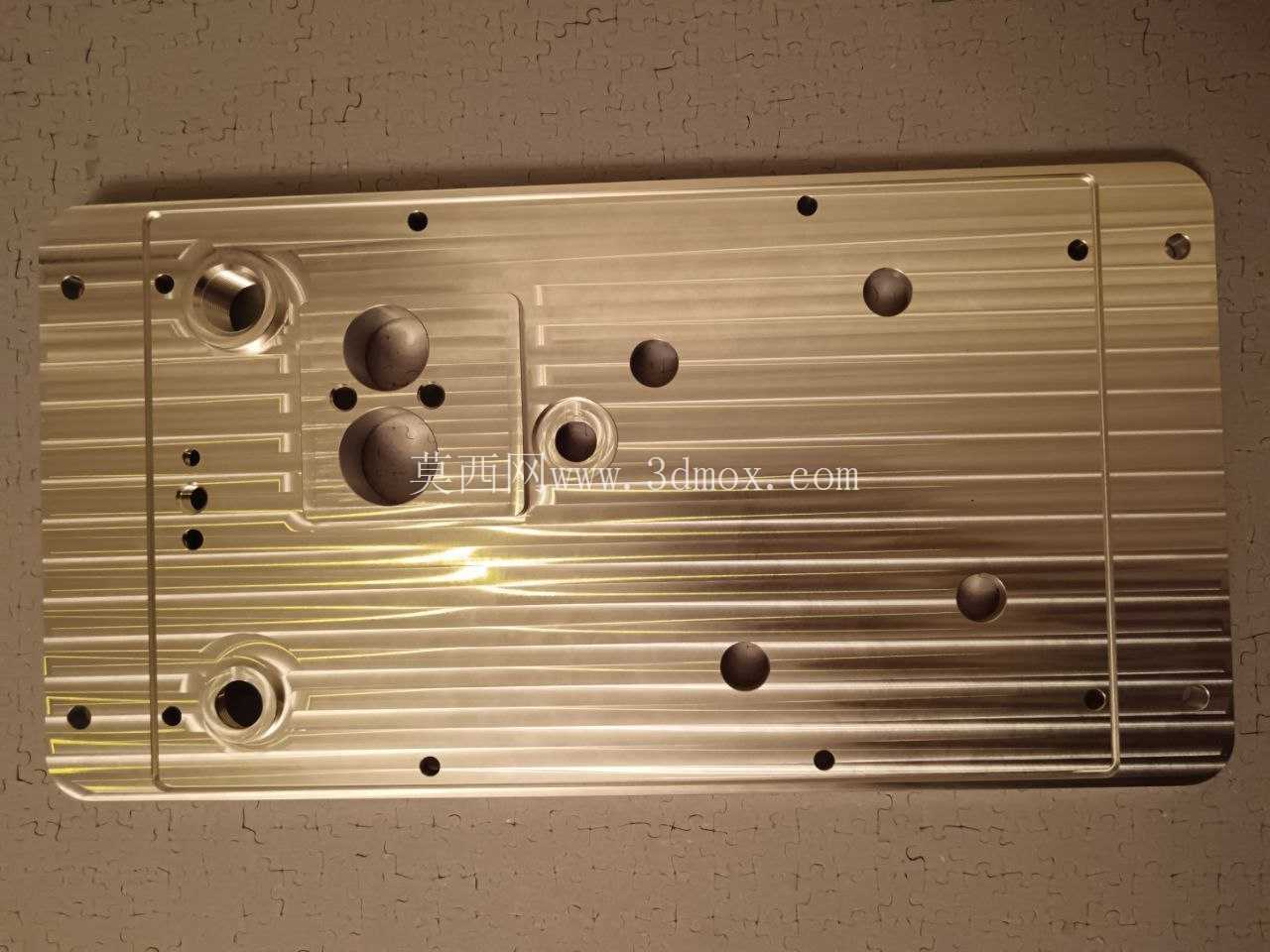

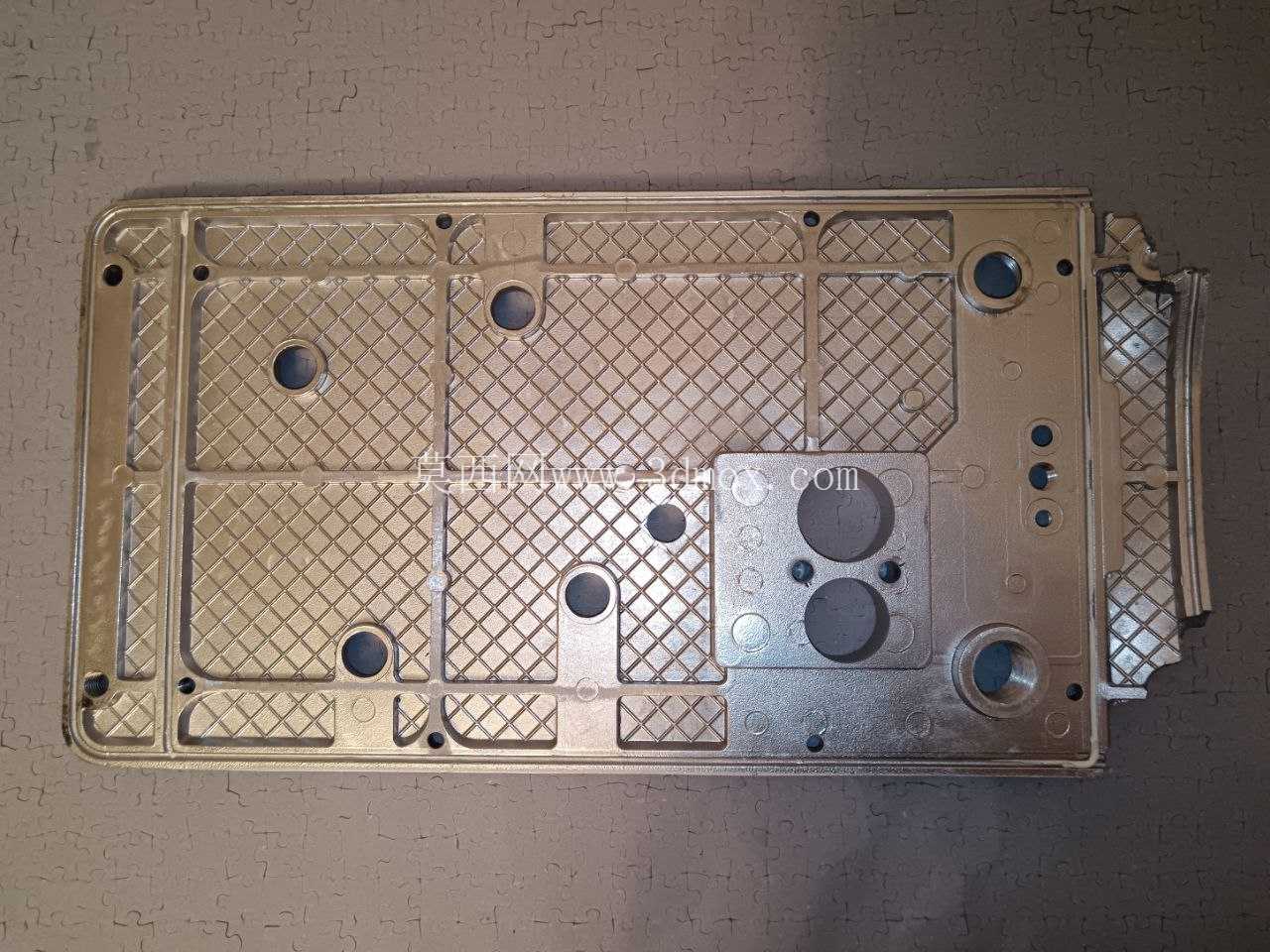

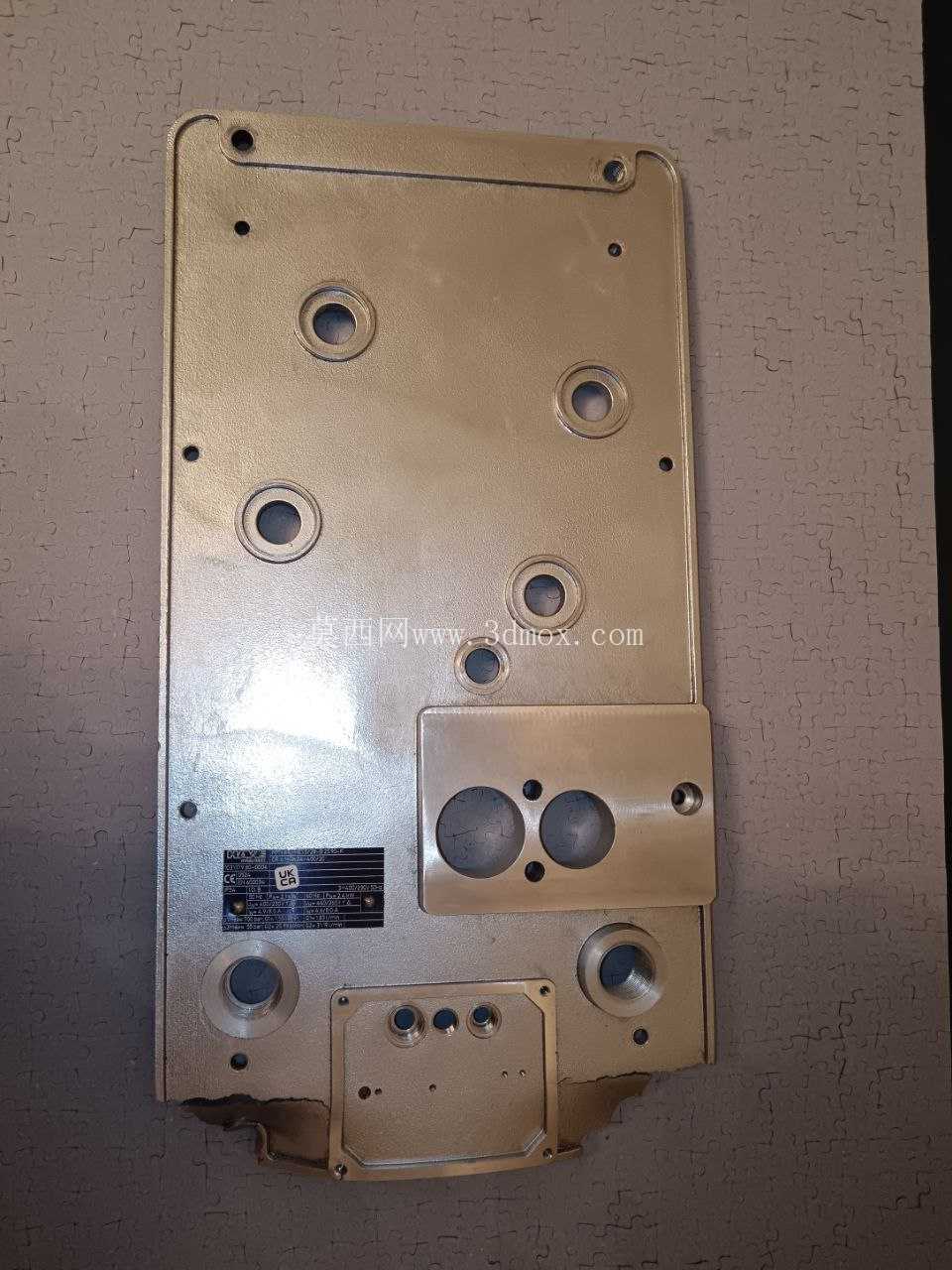

　　板件的外形轮廓采用圆角过渡处理，一方面是避免锐边在装配过程中划伤操作人员或配套线缆，另一方面也能减少铣削加工过程中角落处的应力集中，降低板件长期受振动载荷出现开裂的风险。在实际加工环节，这类板件首先会通过平铣工艺处理上下两个大平面，保证平面度控制在0.02mm每百毫米范围内，作为后续所有孔位、型腔加工的定位基准，之后采用数控加工中心完成所有孔位的钻、铰、镗工序，保证安装孔的位置度公差满足装配要求，对于几处精度要求较高的定位销孔，还会在精加工阶段采用铰刀做最后修光，保证孔壁粗糙度达到Ra1.6以下，确保定位销装配后不会出现间隙晃动。如果是基于逆向扫描做的修复设计，还需要重点核对原有板件的磨损区域尺寸，将长期使用后出现磨损的安装孔位尺寸修正到标准公差范围，同时补全原有板件因磕碰出现的缺损轮廓，保证修复后的板件能直接替换原有损坏件，不需要二次修配就能完成装配。这类安装板的安装边界需要严格匹配配套设备的机架安装位，板件整体的长宽尺寸公差控制在±0.05mm范围内，厚度方向的公差控制在±0.02mm，确保安装后板件平面与设备基准面完全贴合，不会出现翘曲导致安装在板件上的功能组件位置偏移。

　　在实际选型应用中，这类铝合金基板相比传统的钢板安装件重量能降低60%左右，同时散热性能更优异，对于搭载有发热电子元件的设备模块来说，板件本身还能起到辅助散热的作用，而相比工程塑料材质的安装板，它的刚性、抗老化能力、耐温性能都有明显优势，能在-20℃到120℃的车间环境下长期稳定工作，不会出现材料蠕变导致安装位置偏移的问题。设计过程中还需要考虑板件的加工工艺性，所有型腔的内角都预留了和铣刀直径匹配的圆角，避免出现清角不到位的问题，减少后续人工打磨的工作量，板件边缘的倒角统一采用C1的标准倒角，既去除了加工毛刺，也不会因为倒角过大影响板件的有效安装面积。
