手摇式机用平口夹持虎钳结构设计

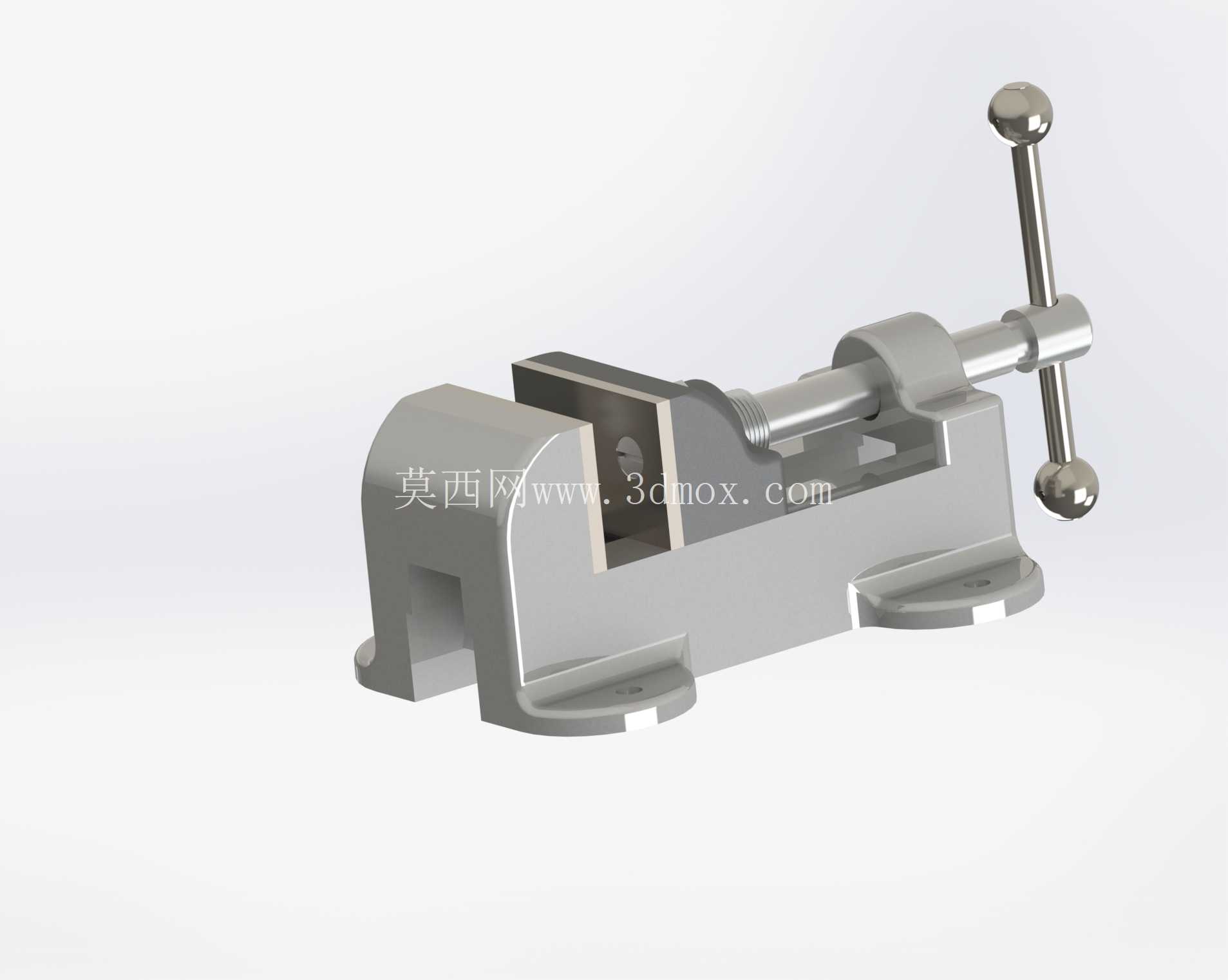

这款手动虎钳是机械加工、钳工装配场景中最常用的通用夹持工装，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹紧的核心作用，不管是小型五金件的钻孔、倒角、修配，还是小批量零件的铣削加工、装配对位，都能依靠稳定的夹持力保证工件在加工过程中不发生位移，避免因工件窜动带来的加工精度偏差、刀具崩损等问题。

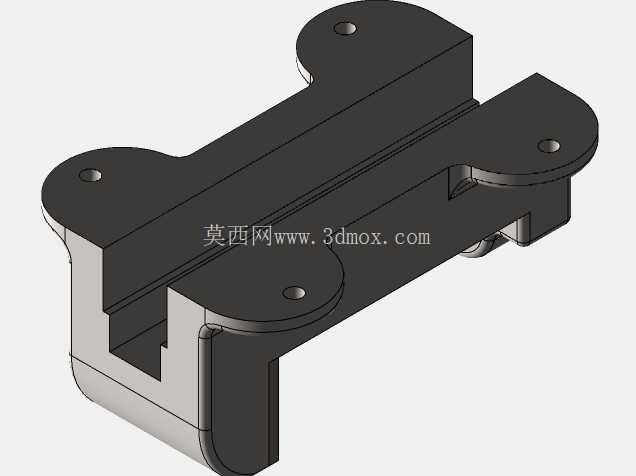

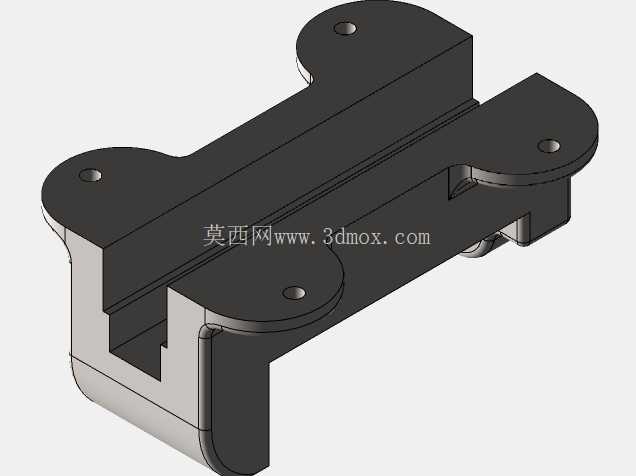

从结构设计逻辑来看，整体采用了经典的丝杠传动增力结构，操作端设置的T型手摇柄充分考虑了手动操作的力臂需求，操作人员无需借助额外加力杆，仅靠手部转动手柄就能通过丝杠的螺旋副传动，将旋转力矩转化为活动钳身的直线进给推力，配合固定钳身的夹持面，可对不同尺寸的规则块状、轴类零件实现稳定夹紧。钳身主体采用一体式铸造结构的设计思路，底部设置两个带安装孔的固定耳座，安装时可通过螺栓直接固定在机床工作台或者钳工台的T型槽台面上，安装边界可适配多数常规小型加工设备的工作台面尺寸，钳身整体高度控制在合理范围，不会因为夹持工装过高导致加工时刀具悬伸量过大带来的刚性不足问题。

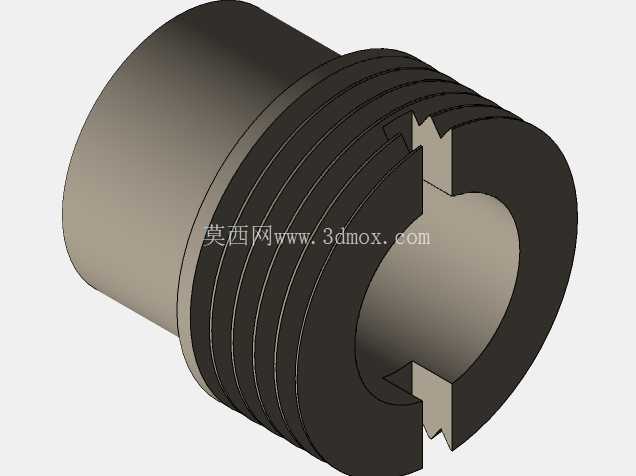

夹持面设计为带细密防滑齿纹的平面结构，既可以保证对金属工件的夹持摩擦力，避免夹紧后工件受切削力作用发生滑移，又不会因为齿纹过深在工件表面留下难以去除的夹痕，针对有色金属或者表面精度要求较高的零件，也可以在钳口位置加装铜质或者铝质防护垫片，适配不同材质工件的夹持需求。丝杠与活动钳身的连接部位采用了间隙可调的配合结构，长期使用出现传动间隙后，可以通过端部的调节螺母调整配合松紧度，消除空行程，保证夹持进给的精度，避免出现夹不紧或者进给卡顿的问题。

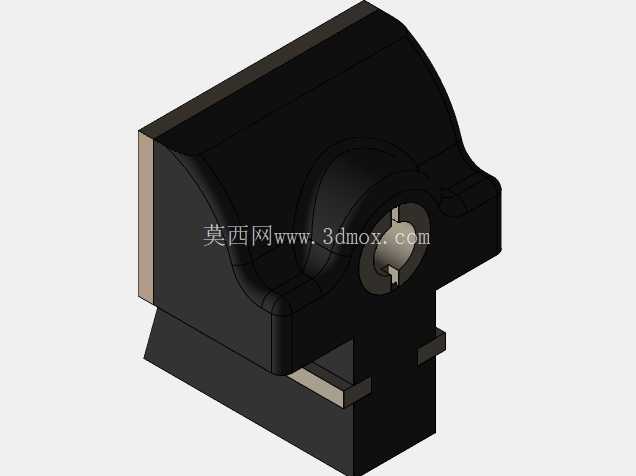

导向结构采用了燕尾槽式的滑动配合，活动钳身沿着固定钳身的导向导轨做直线运动，导向长度覆盖整个钳身的行程范围，保证活动钳身在全行程移动过程中不会出现偏摆，钳口的平行度在整个夹持行程内都能保持稳定，不会因为钳身偏斜导致工件夹持角度出现偏差。固定钳身与底座为一体化结构，整体刚性充足，在承受较大切削力或者敲击装配的冲击力时，不会出现结构变形，保证长期使用的精度保持性。

在实际使用场景中，这款虎钳的开口行程可以覆盖多数小型机械加工零件的尺寸需求，不管是几毫米厚的薄板零件，还是几十毫米见方的块状零件，都能通过调整丝杠行程实现可靠夹紧。日常维护也十分便捷，定期在丝杠传动部位、导向滑动面加注润滑脂，就能保证操作的顺畅性，避免出现锈死、卡顿的问题，适合加工车间、维修工位、教学实训场地等多种场景使用，是机械加工领域不可或缺的基础工装夹具。

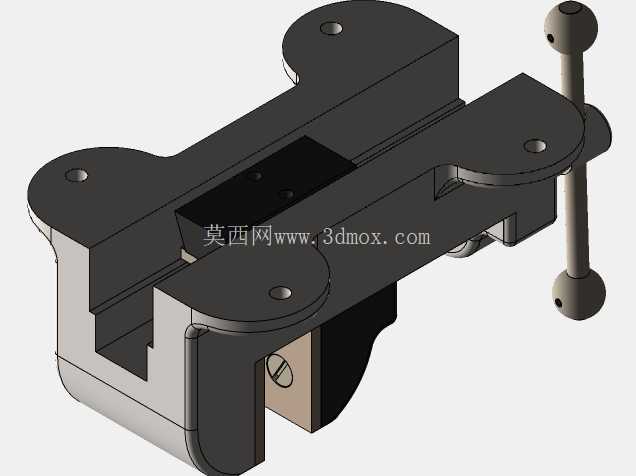

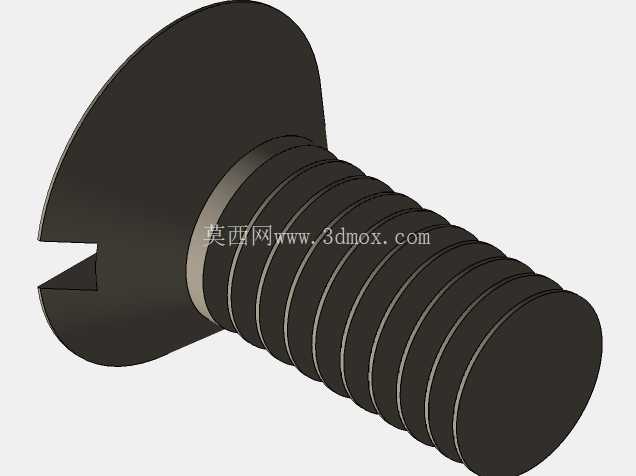

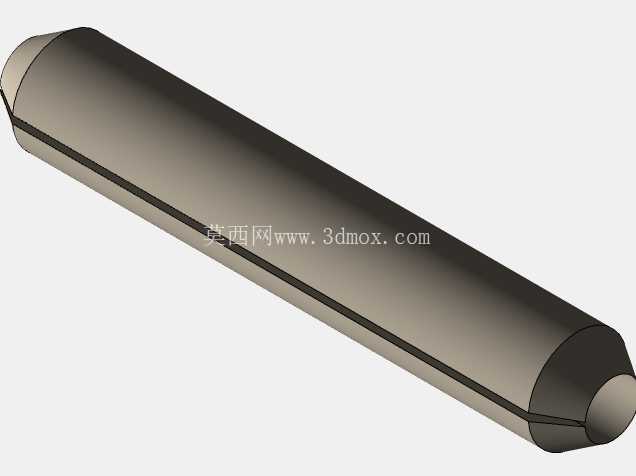

从建模细节来看，整个模型完整还原了虎钳的所有装配结构，包括钳身主体、活动钳块、传动丝杠、T型操作手柄、固定安装座、钳口防滑板等全部零部件，各部件之间的配合关系完全按照实际产品的装配公差进行设计，既可以作为工装设计的参考案例，也可以用于机械结构教学的演示模型，帮助设计人员理解手动螺旋夹紧机构的增力原理、滑动导向结构的设计要点，以及工装夹具安装定位的基本设计逻辑。
