集成直流驱动的机用台虎钳结构设计

在常规机械加工、小型零件装配、精密试样修配的作业场景里，台虎钳作为工位端最基础的夹持工装，其操作便捷性、夹持稳定性直接影响单工位的作业效率。传统手动台虎钳需要操作人员反复转动丝杠实现钳口开合，遇到批量夹持同规格零件的工况时，反复操作的动作冗余度很高，长时间作业还会带来操作人员的手臂疲劳，而这款集成直流电机驱动的台虎钳结构，正是针对这类工位痛点做的结构优化设计。

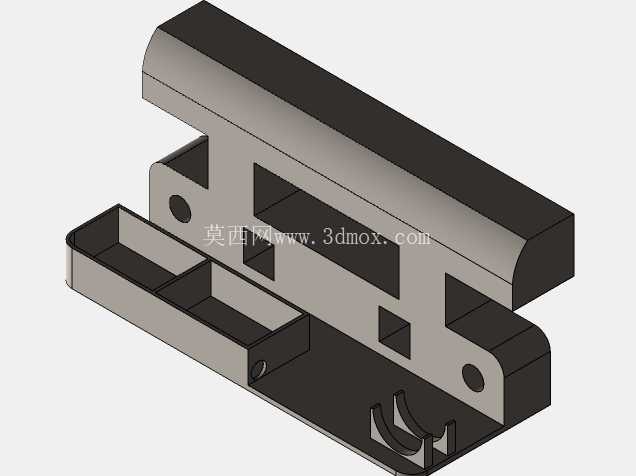

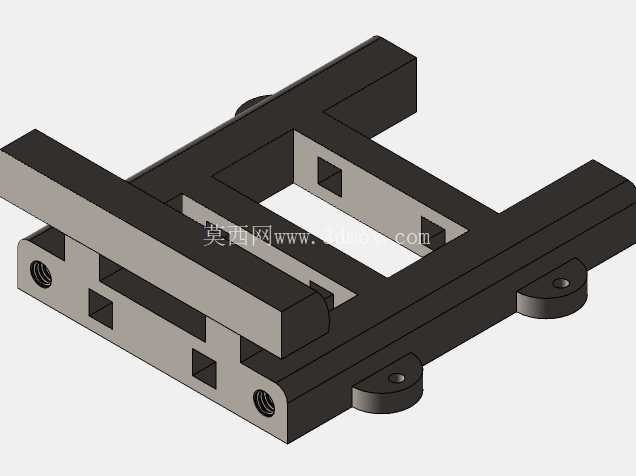

从结构布局来看，这款台虎钳采用了框架式的主体承载结构，整体底座采用双侧延伸的安装耳设计，每个安装耳上预留了沉头安装孔，安装时可以通过内六角螺栓直接将钳体固定在钳工工作台、专用工装台架或者小型加工设备的工作台面上，安装孔的孔位间距适配常规钳工台的T型槽间距，不需要额外做转接板就能完成固定，安装边界兼容性较强。主体框架采用一体化的铣削成型思路，内部预留了丝杠传动的容纳腔，同时框架的侧壁做了等距的减重方槽设计，这些方槽并非单纯为了减重，槽体的位置刚好对应内部传动部件的检修点位，日常维护时不需要完全拆解钳体，就能通过对应的槽位检查丝杠润滑状态、传动副的磨损情况，降低了后期维护的拆解工作量。

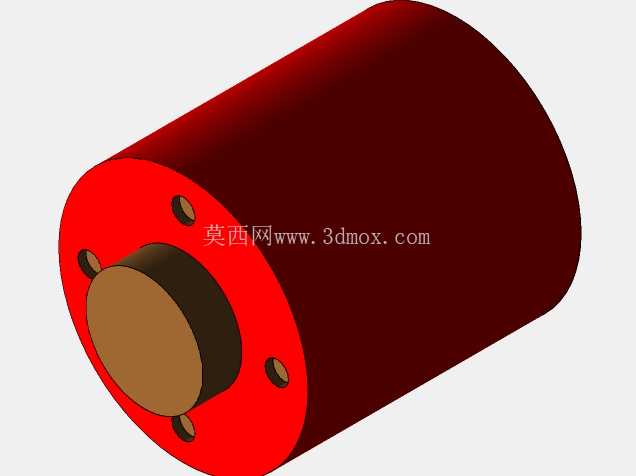

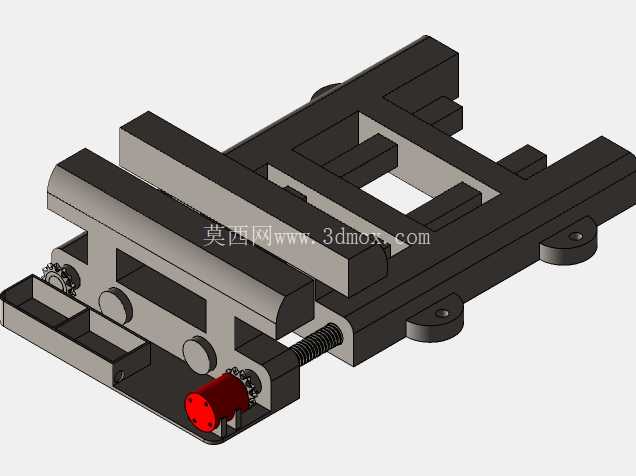

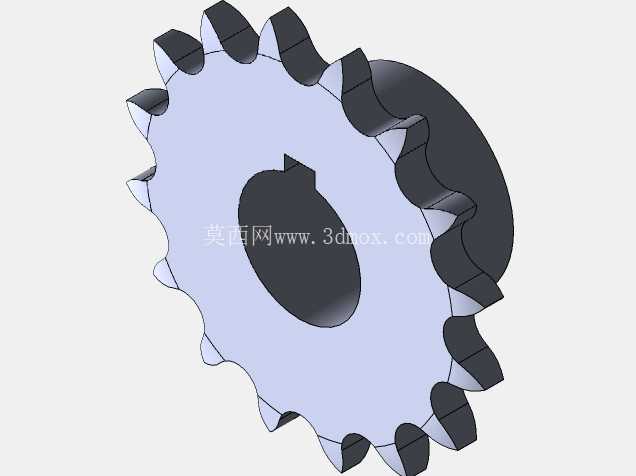

驱动端的直流电机集成在钳体的固定端侧部，动力通过减速齿轮组传递到传动丝杠上，相比手动驱动的结构，电动驱动的模式下，钳口的开合速度可以通过电机的供电参数做适配调整，空行程移动时可以保持较快的进给速度，接近工件夹持位置时切换为低速大扭矩输出模式，既保证了夹持的效率，也能避免夹持力过大损伤工件表面。钳口的滑动副采用了燕尾槽配合的导向结构，滑动面的接触长度占到钳体总长度的三分之二以上，即使夹持偏心载荷的零件，滑动副也能保持足够的导向精度，不会出现钳口偏斜、夹持打滑的问题。

在实际应用场景中，这款带直流驱动的台虎钳既可以用于常规的钳工修配、零件打磨、钻孔作业的夹持，也可以集成到小型自动化生产线的上料工位，作为工件定位的夹持单元使用，因为直流电机的驱动接口很容易接入PLC的控制回路，不需要额外加装复杂的执行组件，就能实现钳口开合的自动控制，适配小批量自动化加工的改造需求。设计过程中特意将传动丝杠的轴线与钳口的夹持中心保持在同一水平面，避免夹持过程中产生向上的抬升分力，保证夹持力完全作用在工件的夹持面上，即使夹持较薄的片状零件，也不会出现工件被挤翘的问题。钳体的整体外形尺寸控制在常规手动台虎钳的尺寸区间内，长度方向不超过400mm，宽度方向不超过200mm，不会占用过多的工作台面空间，原有放置手动台虎钳的工位不需要调整台面布局，就能直接替换安装。

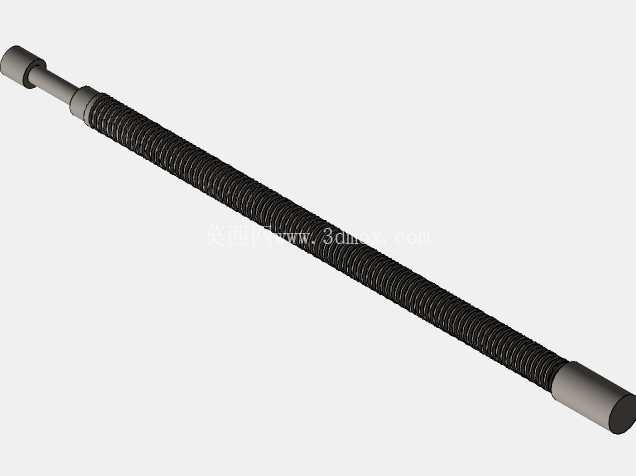

考虑到不同作业场景的夹持力需求，结构设计时在传动链路里预留了扭矩调节的空间，可以通过调整减速组的传动比或者电机的限流参数，匹配不同材质工件的夹持力需求，比如夹持木质、塑料类软质工件时调小夹持力，避免夹伤工件表面；夹持金属类硬质工件时调大夹持力，保证加工过程中工件不会出现位移。框架结构的边角位置都做了倒角处理，避免操作人员在工位上移动工件、拿取工具时被锐边磕碰，底座的安装耳位置做了加厚处理，因为台虎钳在承受敲击类作业（比如錾削、校正零件）时，安装位置是应力集中的区域，加厚处理可以避免长期受冲击载荷出现安装耳断裂的问题。内部的丝杠传动副采用了梯形螺纹的设计，相比滚珠丝杠，梯形螺纹的自锁性能更好，即使电机停止供电、没有额外锁止结构，钳口也不会因为工件的反作用力出现自行松开的问题，提升了作业过程的安全性。滑动钳身的侧面预留了钳口更换的安装槽，可以根据作业需求更换平口钳口、V型钳口或者软质钳口，适配不同形状、不同材质工件的夹持需求，不需要更换整个钳体就能拓展使用场景。
