带圆弧槽与定位孔的压铸模成型镶件结构

这套压铸成型镶件结构，主要面向中小型铝合金压铸件的批量生产场景，适配卧式冷室压铸机的模架安装位，在实际生产中承担压铸件局部复杂型面的成型与尺寸精度补偿作用。从结构设计逻辑来看，整体采用对称式布局拆分，三个方向的伸出端分别对应压铸件的侧凹、凸台以及安装让位结构，避免了整体式型腔加工难度大、局部磨损后更换成本高的问题。

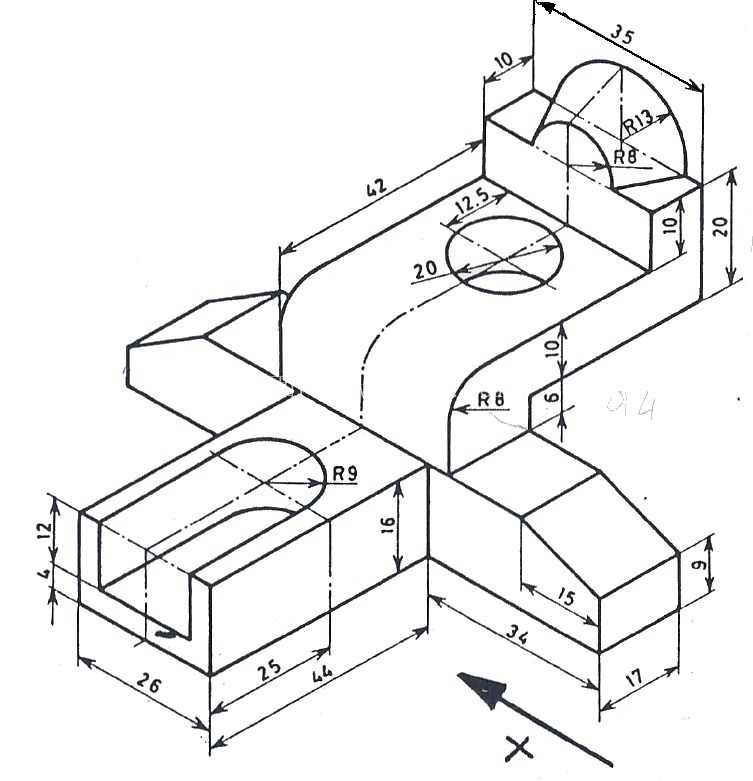

先看尺寸边界与安装适配性：整体沿主视方向总长度为62mm，总宽度方向覆盖44mm的安装范围，最高处成型面距离安装基准面高度为20mm，安装时可直接嵌入模架的预留模框内，侧边的15°斜面对应模架的锁紧楔块，合模时可承受压铸过程中的铝液侧向冲压力，避免镶件移位产生飞边。左下角的槽型结构深度为12mm，槽宽26mm，槽底设置R9的圆弧过渡，对应压铸件的侧边加强筋成型位，槽壁4mm的壁厚经过承压校核，可承受80MPa的压铸填充压力而不产生塑性变形，槽侧25mm的定位边与模框的定位槽采用H7/m6的过渡配合，安装时无需额外调整即可保证同轴度。

右上角的成型位设置R13与R8的双层圆弧面，圆弧面上方10mm宽的直边对应压铸件的弧形凸台结构，凸台中心预留φ12.5的通孔成型芯安装位，孔中心距离安装基准面的高度为20mm，与压铸件的装配孔位尺寸完全匹配，圆弧面根部设置6mm高的让位台阶，避免合模时与动模镶件发生干涉。中间的连接段采用R8的圆弧过渡连接高低两个成型面，过渡面处10mm的壁厚保证了整体结构的刚性，同时减少了压铸过程中的应力集中，避免热疲劳裂纹的产生。右下角的伸出端总长度34mm，端部9mm的厚度、17mm的宽度对应压铸件的侧让位槽成型位，端部15mm的平直段保证了成型面的尺寸精度，与主结构连接的位置采用斜角过渡，减少铝液填充时的紊流问题。

设计过程中针对压铸生产的热胀冷缩特性做了专门的尺寸补偿，所有成型面的尺寸都预留了0.3‰的收缩补偿量，圆弧过渡位置的补偿量根据实际生产中的热变形测试数据做了微调，避免批量生产后出现尺寸超差的问题。成型面的所有转角都设置了不小于R0.5的圆角，避免应力集中导致的镶件开裂，同时也能减少铝液填充时的阻力，提升压铸件的表面成型质量。安装基准面采用平面磨床加工，表面粗糙度达到Ra0.8，保证镶件安装后的平面度，避免合模时出现贴合间隙产生飞边。

从实际生产应用角度，这套镶件结构可单独拆卸更换，当局部成型面出现磨损或热疲劳裂纹时，无需更换整套模具，仅需拆下对应镶件进行修复或替换，大幅降低了模具维护成本与停机时间。镶件上的所有孔位与槽型都采用数控铣削一次加工成型，减少了二次装夹带来的尺寸误差，成型面经过抛光处理后表面粗糙度可达Ra0.4，能直接保证压铸件对应位置的表面质量，减少后续抛光工序的工作量。结构上的分流设计对应压铸浇道的末端，可引导铝液平稳填充型腔，减少卷气、冷隔等压铸缺陷，提升压铸件的成品率。
