四型腔热流道压铸模具结构设计

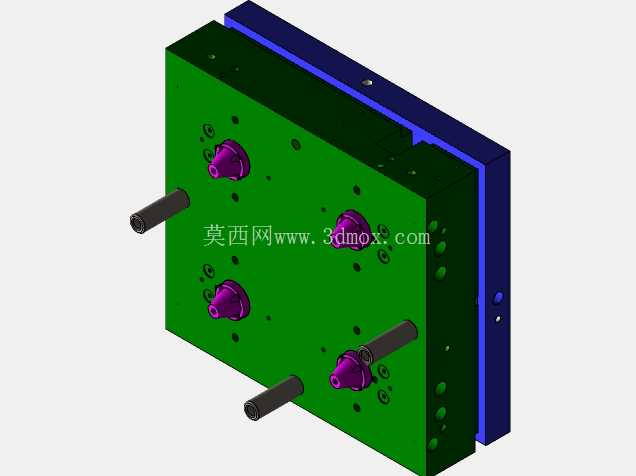

　　这套四型腔热流道压铸结构，主要面向中小尺寸有色金属压铸件的批量生产场景，常见于消费电子金属结构件、小型汽配压接端子、五金装饰件的量产工序，适配常规卧式冷室压铸机的安装接口，模架整体采用标准模胚叠加定制型腔镶块的组合思路，兼顾加工成本与后期维护便利性。从结构布局来看，定模侧集成热流道板与主浇口套，四个型腔呈矩形对称排布在动模型芯侧，分流道采用平衡式布置，确保熔融金属在高压充型阶段能以近乎一致的流速、温度抵达各个型腔，有效减少多型腔生产中常见的充型不满、飞边、铸件致密度不均的缺陷。

　　导向部件采用四组精密导柱导套配合，导柱伸出长度完全覆盖合模行程的安全余量，避免合模过程中出现型腔错位，同时在动定模贴合面设置零度定位锥面，抵消长期生产中反复开合模带来的导向件磨损偏移，保证分型面贴合精度。冷却水路采用随形布局，在四个型腔的周边、热流道喷嘴周边分别设置独立循环回路，通过不同回路的流量调节，精准控制模温分布，既可以缩短铸件冷却定型周期，也能避免局部模温过高导致的铸件粘模、表面缩孔问题。顶出结构采用顶杆与顶板结合的方式，顶出点均匀分布在每个铸件的料把、结构加强筋位置，顶出行程经过严格核算，既保证铸件能完全脱离型芯表面，也不会因为顶出行程过大导致顶杆顶穿铸件表面、或者顶出机构超出设备的顶出行程边界。

　　安装边界上，模架的周圈设置符合压铸机标准的锁模槽、压板安装位，浇口套的入口尺寸、突出高度适配常规压铸机压射室的对接尺寸，吊环孔设置在模架重心对称位置，满足模具吊装、上机安装的操作需求。这套结构在设计阶段就充分考虑了量产中的维护需求，型腔镶块采用独立嵌入安装，单个型腔出现磨损或者损伤时，可以单独拆卸更换镶块，不需要整体报废模架，大幅降低后期运维成本；热流道部分采用标准化加热元件与温控接口，可直接对接常规模温机、热流道温控箱，不需要额外定制适配配件。

　　在充型逻辑上，主浇道设置在模架中心位置，分流道从中心向四个型腔放射延伸，每个型腔的进料口采用侧浇口结构，浇口截面尺寸经过充型模拟校核，既能保证金属液快速充型，也能在开模时顺利实现料把与铸件的分离，减少后处理工序的工作量。动定模的分型面贴合处设置溢料槽与排气槽，排气槽深度控制在0.08-0.12mm区间，既可以顺畅排出充型过程中型腔内的空气，避免铸件产生气孔缺陷，也不会因为槽深过大导致金属液窜入形成飞边。整体结构的刚性经过受力校核，模架模板厚度、锁紧块的支撑强度完全匹配压铸过程中的最大锁模力与压射冲击力，避免长期生产中出现模板变形、型腔涨开的问题。
