零售场景多层蔬果陈列置物架结构设计

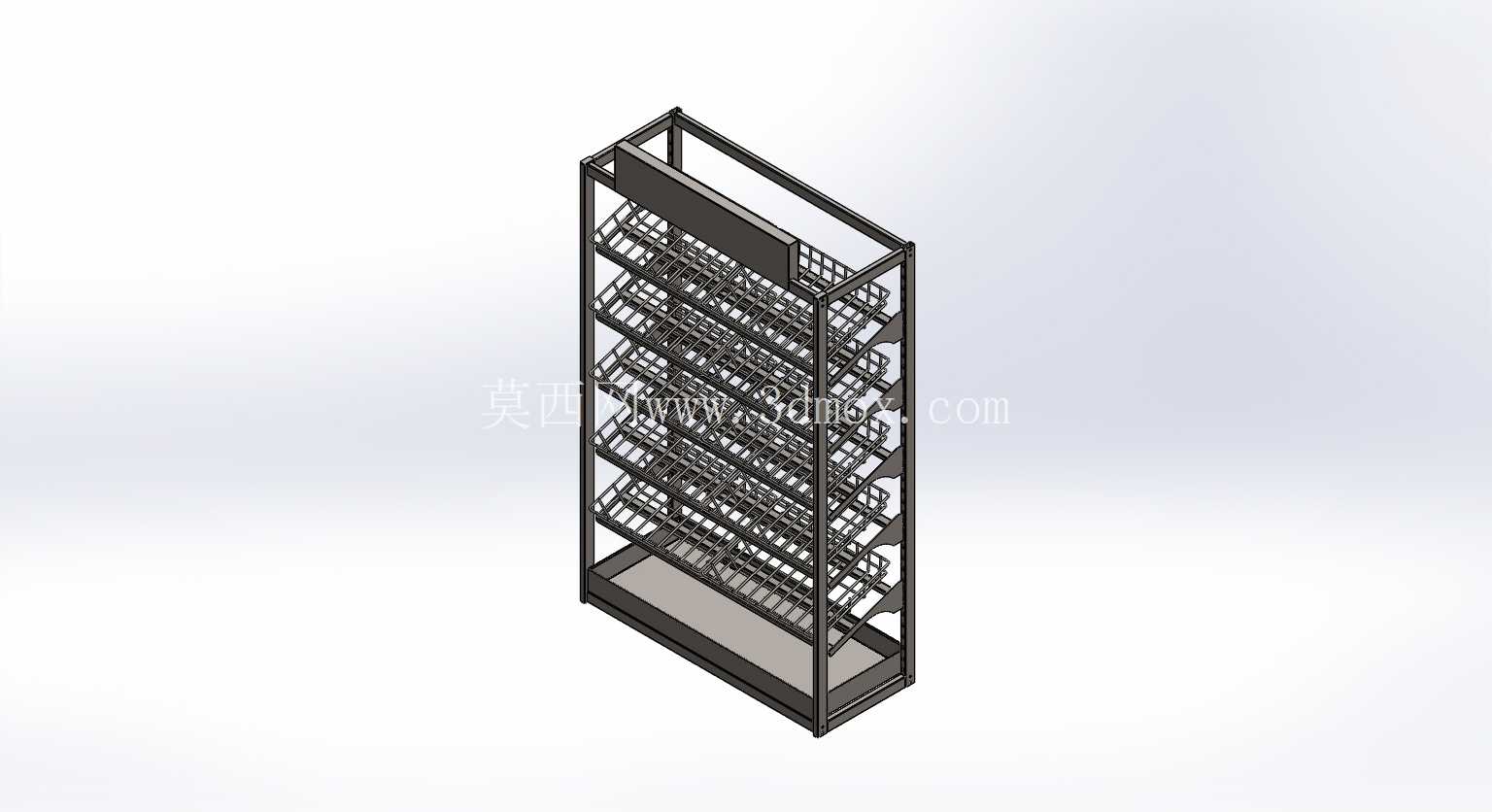

做商超陈列设备结构设计快十二年，经手的蔬果类置物架方案不下四十套，眼前这款立式多层蔬果陈列架，是针对社区生鲜店、精品超市蔬果区做的窄进深优化方案，先从安装边界说，整体外轮廓控制在宽度600mm、深度350mm、高度1800mm的区间内，刚好适配商超靠墙通道的预留安装位，不会占用主客流通道的通行空间，底部预留100mm的踢脚间隙，既方便日常清洁时推扫地机进入架体底部，也能避免地面潮气直接侵蚀架体底层的置物层板。

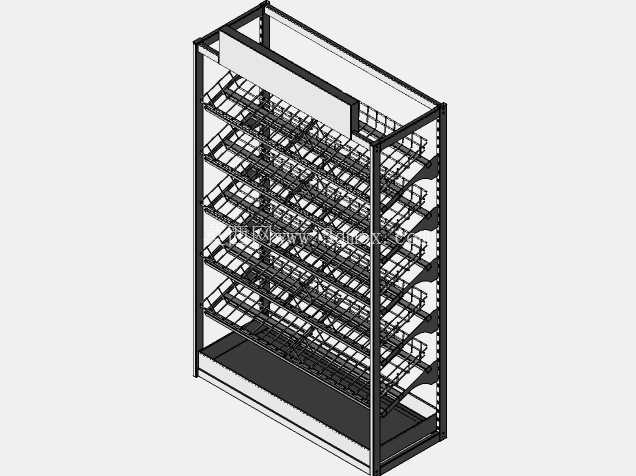

架体的主框架采用20*20mm的方管做焊接拼接，所有焊接位置都做了内打磨处理，外侧看不到突出的焊疤，安装时不会划伤安装人员或者后期理货的工作人员，框架后侧做了整面的挡板设计，一方面是防止后侧摆放的蔬果滚落至架体与墙面的缝隙中，减少后期清洁死角，另一方面也能提升整个架体的抗扭刚度，避免多层置物加载后出现框架侧向变形的问题。

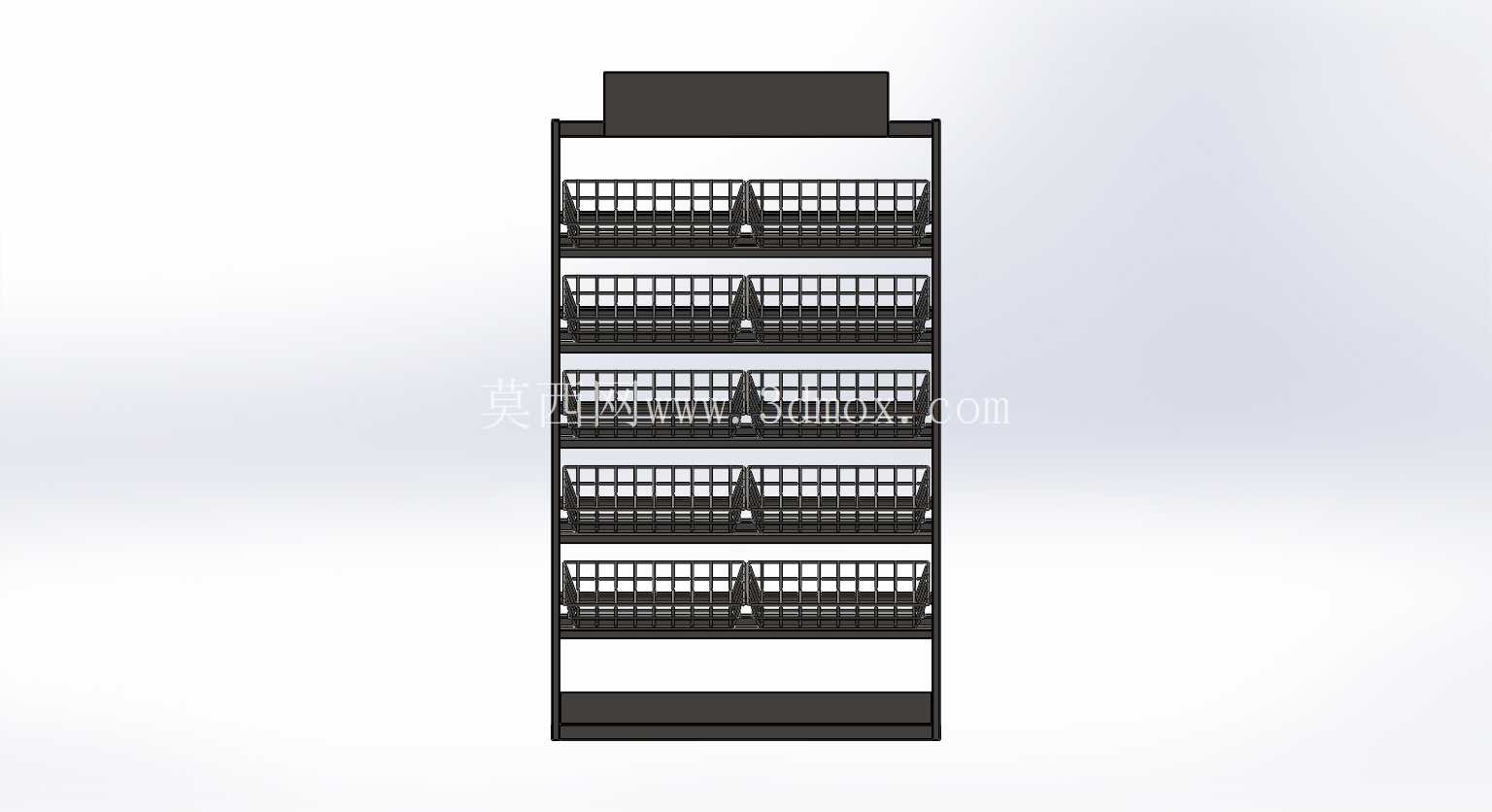

层板部分采用倾斜5度的斜置设计，这是经过多次线下门店实测敲定的角度，倾斜角度太小的话，靠前的蔬果被取走后，后侧的货品不会自然滑到前端，理货人员需要频繁整理排面，增加日常运营的工作量；倾斜角度太大的话，上层的蔬果容易因为自重滑落，磕碰造成货品损耗。每层置物层都做了分隔栏设计，单层层板被分隔成四个独立的置物格，可以按照蔬果品类做分区摆放，比如小番茄、千禧果这类小型果品单独放一个格位，叶菜类、根茎类分别放置，避免不同品类的货品混放造成串味或者挤压损伤。

层板的安装位做了可调节的孔位设计，孔位间距设置为50mm一档，运营方可以根据不同季节的蔬果陈列需求调整层间距，比如夏季摆放西瓜、哈密瓜这类大体积果品的时候，可以拆掉1-2层层板，留出更大的置物高度；冬季摆放柑橘、苹果这类常规体积果品的时候，再把层板装回，提升单位面积的陈列容量。架体顶部做了一块空白的标识板安装位，可以粘贴对应区域的品类标识、价格提示牌，不需要额外在墙面打孔安装标识件，适配不同装修风格的零售门店。

从实际应用场景来看，这款架体除了常规的靠墙蔬果区使用，也可以多组并排拼接在卖场中岛区域，架体两侧都加装侧挡板之后，就能形成双面陈列的中岛蔬果架，双面陈列的版本进深调整为700mm，两侧层板都做5度倾斜，顾客可以从通道两侧选取货品，适配面积更大的综合超市生鲜区使用。架体的所有金属部件表面都做了静电喷塑处理，喷塑层厚度控制在60-80μm，能够耐受日常蔬果区的潮气、轻度清洁剂腐蚀，不会出现短时间内掉漆、生锈的问题，延长架体的实际使用寿命。

设计的时候特意在每层置物格的前端做了20mm高的挡边，挡边做了圆弧卷边处理，既可以防止层板上的蔬果滑落，也不会因为尖锐的边缘刮伤顾客取货时的手臂。底部的置物层做了平置设计，和上层的斜置层板形成区分，可以用来放置周转箱、备货的货品，理货人员不需要往返后场取货，直接从底层备货区补充上层的陈列货品即可，提升理货效率。整个架体的安装采用快装结构，主框架出厂时已经做了预焊接，现场只需要通过紧固件安装层板、挡边部件，两个人配合半小时就能完成整组架体的安装，不需要复杂的专用安装工具，也降低了门店的安装成本。

考虑到蔬果区经常会有积水、菜叶掉落的情况，层板表面做了镂空沥水的设计，冲洗蔬果带的水分可以顺着镂空孔流到架体底部的接水盘，接水盘采用抽拉式设计，日常清洁时只需要抽出接水盘倒掉积水、清理杂物即可，不需要挪动整个架体。架体的底部四个角都配置了可调脚杯，脚杯的调节行程为30mm，可以适配地面不平整的安装场景，通过调整脚杯高度让整个架体保持水平，避免因为地面不平出现架体晃动、层板货品滑落的问题。
