工厂车间钢板存储重型货架结构设计

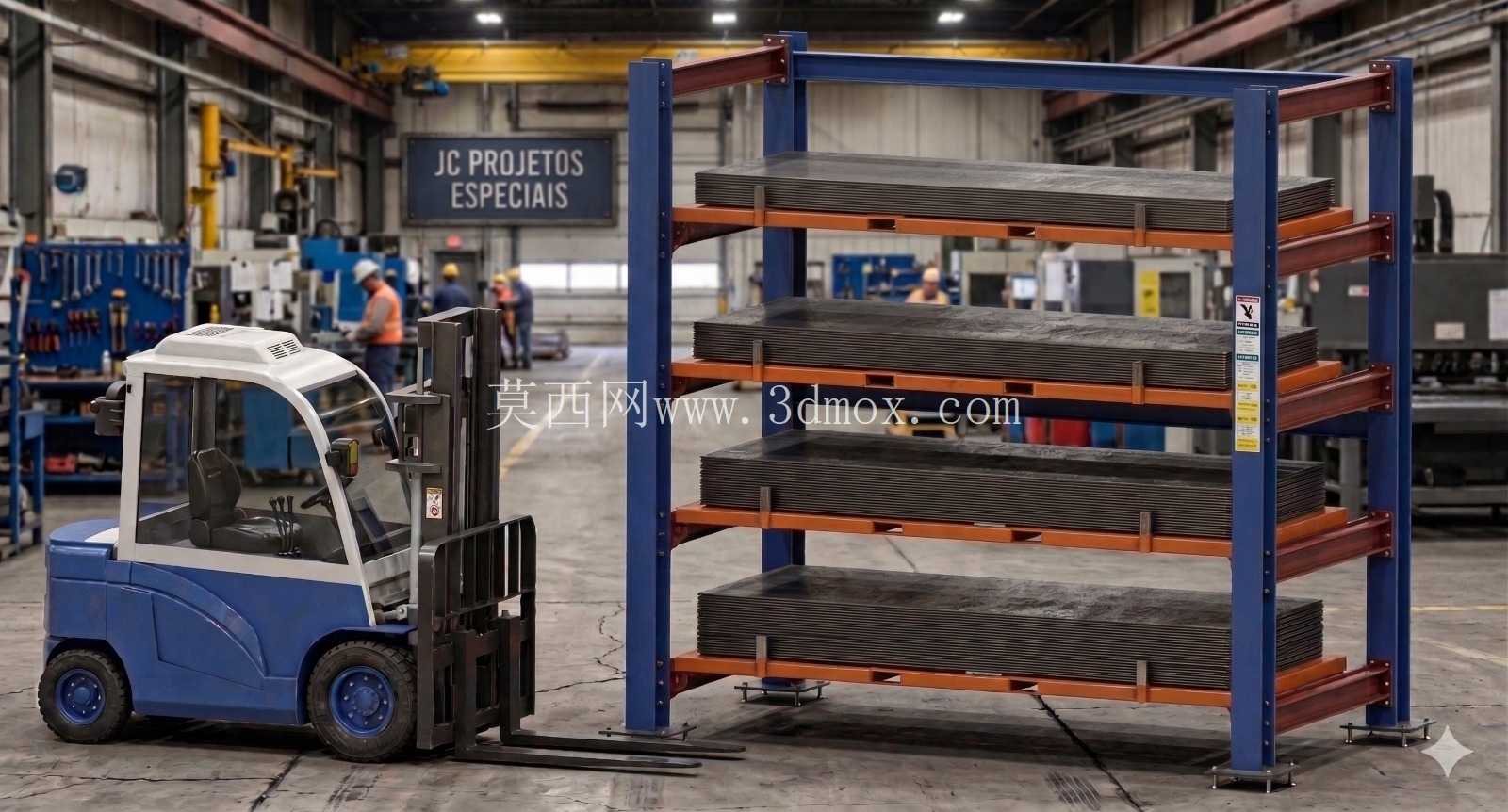

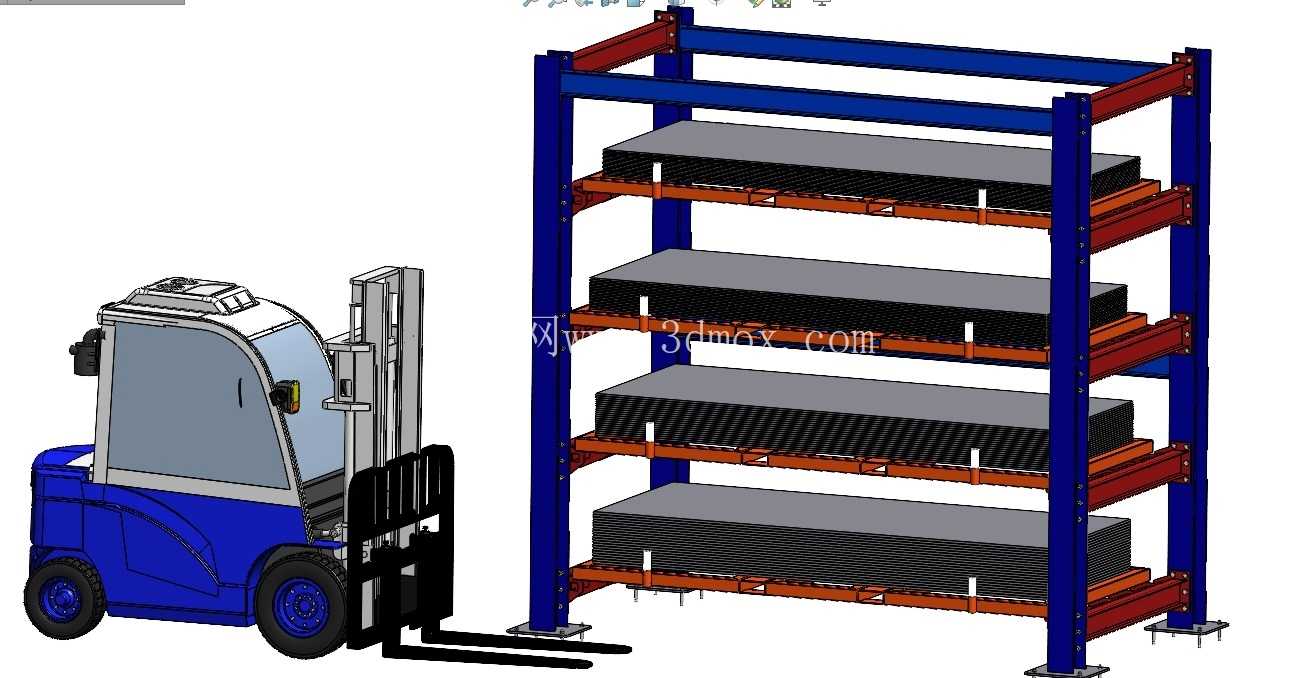

　　在金属加工、钣金制造、钢结构预制这类工厂的生产现场，板材类物料的存储一直是现场管理的痛点，常规的平面堆垛不仅占用大量地面空间，取料时需要叉车反复挪移上层物料，效率极低，还容易出现板材磕碰变形、边角划伤的问题，甚至因为堆垛过高存在物料滑落的安全隐患，这款针对板材存储设计的货架，就是为了解决车间内部钢板、金属板材的规整存储需求开发的。从结构设计来看，这款货架采用立柱加横梁的组合式框架结构，主立柱选用加厚的矩形截面型材，整体框架做了落地式的固定设计，底部预留了叉车作业的安全间隙，每一层的横梁都做了加宽的承载面设计，能够适配不同幅面的整张钢板平放存储，不需要额外加装托盘，板材可以直接平铺在层架承载面上，避免了托盘占用的额外高度空间，也减少了托盘采购和维护的成本。设计过程中首先考虑的是车间内叉车作业的通行边界，货架整体的通道预留宽度完全适配平衡重式叉车的转弯半径，从图中可以看到常规厂区电动叉车可以直接行驶到货架正前方，货叉能够完全伸入每层货架的下方空间，不需要额外调整作业角度，就能完成整层板材的存取作业，不需要人工辅助对位，大幅降低了叉车司机的操作难度。每层的承载高度做了差异化的设计，并不是统一的等高层距，而是根据常规板材的堆垛高度预留了合理的间隙，既保证了单层能够存放足够数量的板材，也避免了层距过高造成的空间浪费，同时层间间隙足够叉车货叉抬升取料时不会剐蹭上层横梁，减少作业过程中的结构碰撞损伤。

　　货架的侧面加装了清晰的标识安装位，可以粘贴对应层位存放的板材规格、材质、厚度信息，方便车间物料管理人员快速盘点和找料，避免不同材质的板材混放造成的领料错误。在结构强度设计上，立柱和横梁的连接采用了插接式的自锁结构，不需要额外的螺栓固定，安装的时候可以根据实际存放的板材规格灵活调整层间距，后期如果存储需求变化，不需要切割焊接就能快速调整货架的层位配置，适配不同厚度、不同堆高的板材存储需求。货架的底部做了加大的支撑脚设计，能够将整架板材的重量均匀分散到车间地面上，避免局部压强过大压坏环氧地坪，对于地面平整度稍差的老旧车间，支撑脚还可以加装调节垫块，快速调整货架的水平度，避免因为地面倾斜造成货架受力不均出现变形。

　　从实际使用场景来看，这款货架除了存放钢板之外，也可以用来存放木质板材、复合板材、长条型的型材物料，只要物料的长度和宽度在货架的承载面范围内，都可以实现规整存储，相比传统的悬臂式货架，这种平放式的层板存储结构，对于薄板类物料的友好度更高，不会因为悬臂受力造成板材弯曲变形，尤其适合存放厚度在3mm以下的冷轧钢板、不锈钢板这类容易变形的薄板材料。设计的时候还考虑了车间的日常清洁需求，货架的框架结构没有多余的封闭面板，不会积攒切割产生的铁屑、焊接废渣，日常清扫的时候地面冲洗或者扫地机作业都不会有清洁死角，框架表面做了耐磨的喷塑处理，能够抵御车间内常见的油污、切削液腐蚀，长期使用不会出现漆面脱落、生锈的问题。

　　在安装边界上，这款货架不需要在地面做膨胀螺栓固定，只要地面的承重能力满足整架满载的重量要求，就可以直接摆放使用，对于需要经常调整车间布局的柔性生产车间来说，可以整体用叉车挪移位置，不需要拆解重组，大幅降低了车间布局调整的成本。货架的整体高度控制在常规车间的行车作业下限以下，不会影响车间顶部行车的通行作业，安装的时候不需要改动车间现有的其他生产设备布局，只要在板材存放区预留对应的长宽尺寸，就可以直接投入使用。每一层的横梁两端都做了防脱限位设计，即使叉车作业时不小心碰撞到横梁，横梁也不会从立柱上脱落，避免出现物料倾翻的安全事故，整体结构的安全系数按照满载1.5倍的冗余量设计，能够满足工厂长期重载使用的需求，不会因为长期堆载出现结构变形、层架下沉的问题。
