小型立式载人升降电梯结构设计方案

这款小型立式载人升降装置，主要适配低层民用建筑、小型商业空间、私人别墅等场景的垂直通行需求，区别于高层商用电梯的大载重、高速度设计取向，该结构更侧重紧凑空间下的安装适配性与日常使用的可靠性，可满足2-3人同时搭乘的短距离垂直运输需求，也可兼顾小型轻便货物的上下层转运，在老旧小区加装电梯、复式住宅内部加装、小型门店夹层通行等场景下具备较高的适配性。

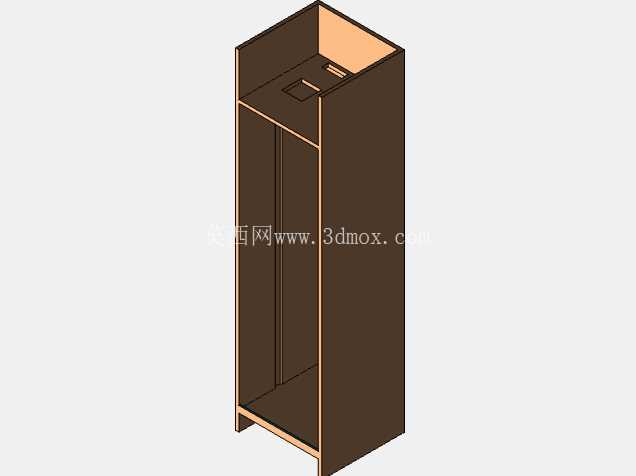

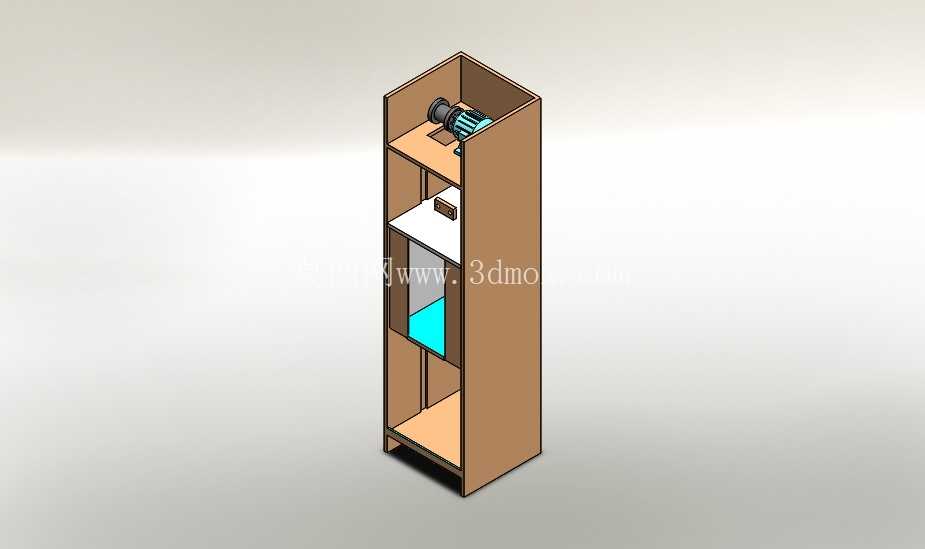

从结构设计逻辑来看，整体采用立式长方体框架布局，外框架采用标准化型材拼接成型，无需额外浇筑复杂的电梯井道土建结构，可直接依托现有建筑墙体完成固定安装，大幅降低现场施工的工程量与改造成本。框架内部预留的轿厢运行空间经过尺寸优化，在保证成年人站立搭乘无局促感的前提下，尽可能压缩整体设备的横向占用尺寸，适配狭窄安装空间的边界要求，安装时仅需预留对应深度与宽度的竖向空间，无需对原有建筑结构做大规模拆改。

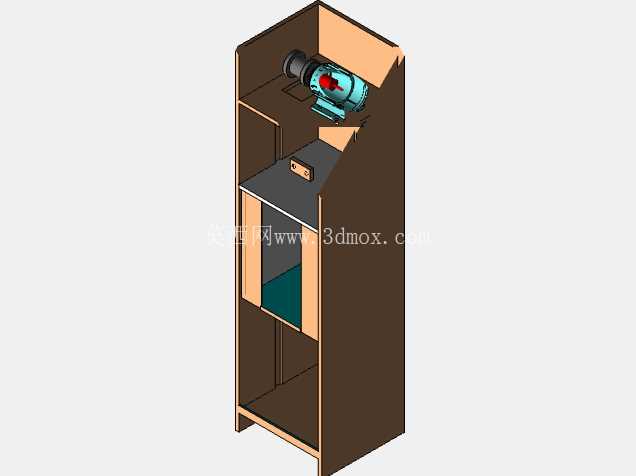

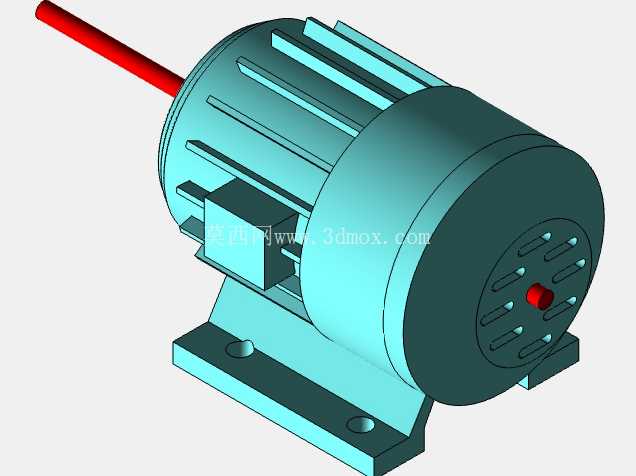

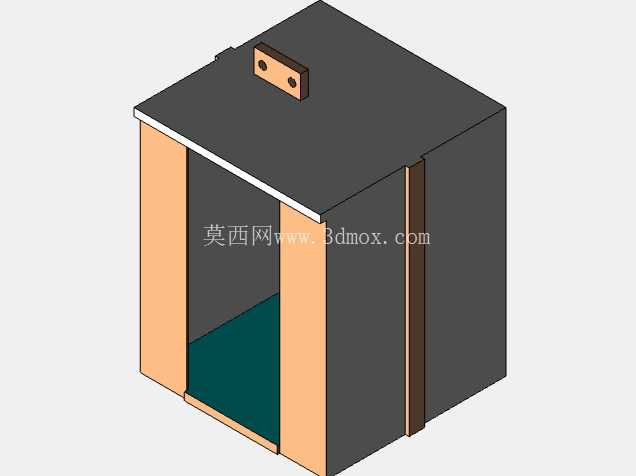

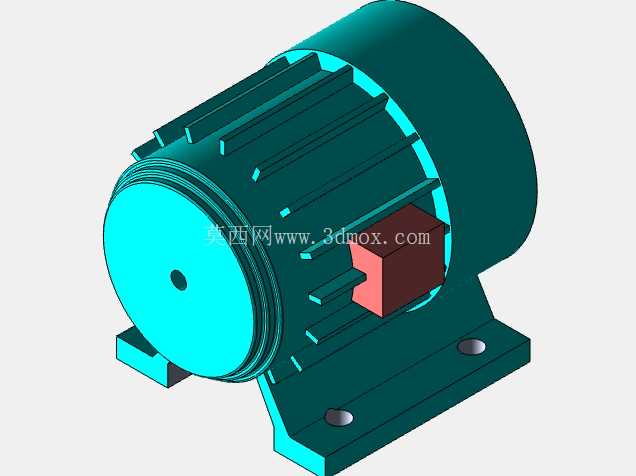

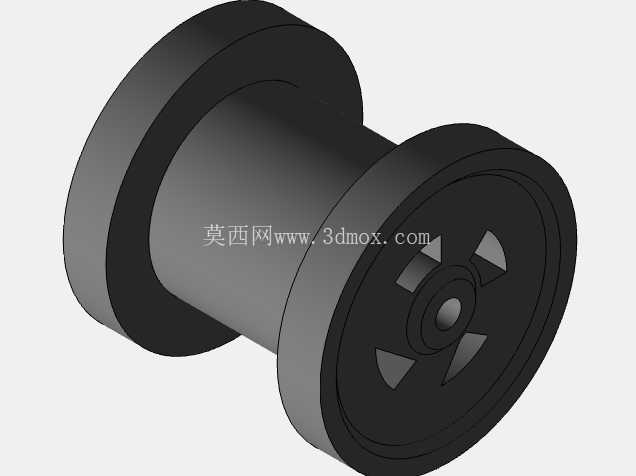

轿厢部分采用轻量化框架加饰面板的组合结构，内部设置有操作按键区域与平层感应触发结构，轿厢门采用简易滑动式开合结构，兼顾使用安全性与结构简洁性，降低后期维护的复杂度。顶部设置的曳引驱动机构采用集成式安装布局，将驱动电机、曳引轮、制动组件整合在框架顶部的安装腔体内，无需额外设置独立机房，进一步压缩设备整体占用的建筑空间，驱动组件的排布预留了足够的检修操作空间，日常维护时无需拆解主体框架即可完成部件检查与更换。

导向结构沿框架两侧竖向布置，轿厢通过导向滑块与导轨配合，保证运行过程中无横向晃动，平层位置设置有定位触发结构，可保证轿厢停靠时与楼层地面保持齐平，避免出现台阶落差影响通行。设备底部设置有缓冲支撑结构，在极端工况下可提供最后的安全防护，框架底部的安装底座可通过膨胀螺栓直接与建筑地面固定，配合顶部与墙体的连接固定点，保证整体设备运行时的结构稳定性，避免运行过程中产生共振与晃动。

设计过程中充分考虑了日常使用的安全冗余，驱动机构的制动组件采用常闭式设计，断电状态下可自动锁止曳引轮，避免轿厢出现溜梯风险，轿厢周边设置有安全触边结构，关门过程中遇到障碍物可自动触发回弹，防止夹伤事故。整体结构的零部件大多采用标准化通用件，生产加工难度低，装配流程简单，现场安装时可通过模块化拼接快速完成组装，相比传统商用电梯的安装周期缩短60%以上，后期零部件更换也可直接采购通用标准件，降低全生命周期的使用维护成本。

从安装边界来看，设备整体横向占用宽度不足1米，深度可根据实际安装场景调整，竖向高度可适配2-4层的楼层高度需求，供电采用常规民用220V电源即可驱动，无需单独布设高压供电线路，适配绝大多数民用场景的供电条件。运行速度设定为低速平稳档位，既满足短距离运输的效率需求，也避免高速运行带来的不适感与安全风险，适合低楼层、低频次使用的垂直通行场景，相比传统楼梯的垂直通行方式，可为行动不便人群、携带重物的使用者提供极大的通行便利。
