立式多层热风循环食物脱水干燥设备

这款立式食物脱水设备的三维结构设计，核心围绕小批量食材干燥的实际使用需求搭建，区别于工业级连续式烘干线的大产能定位，更适配家庭自制干货、小型手作食品工坊的日常加工场景，可覆盖果蔬切片、菌菇、香草、肉类干制等多类食材的脱水处理需求，通过低温热风循环带走食材内部游离水分，在保留食材风味与营养成分的前提下延长存储周期。

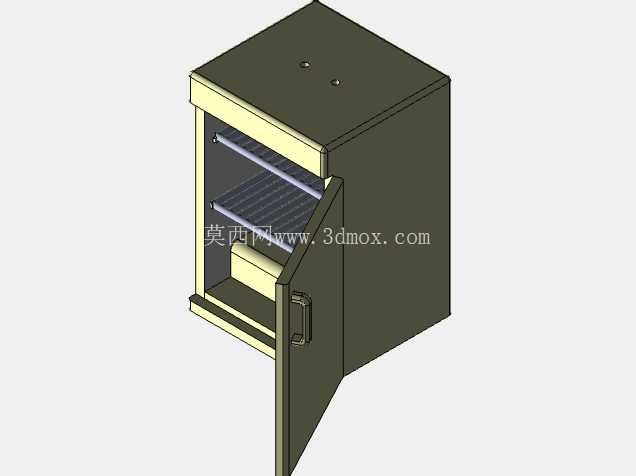

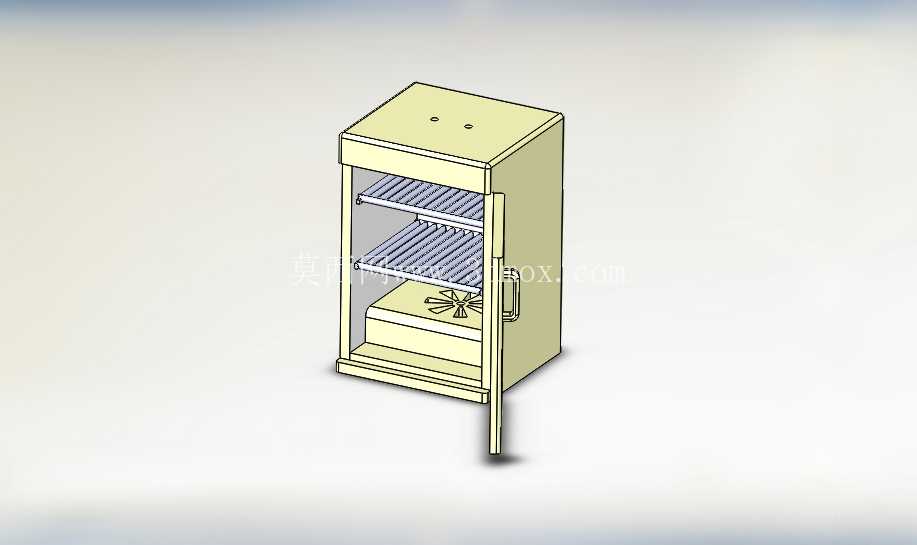

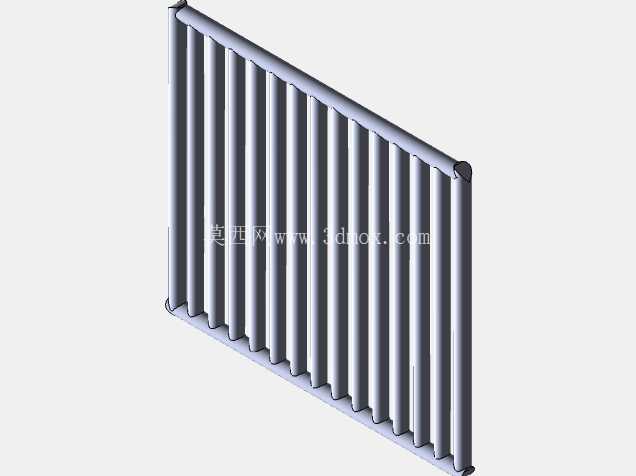

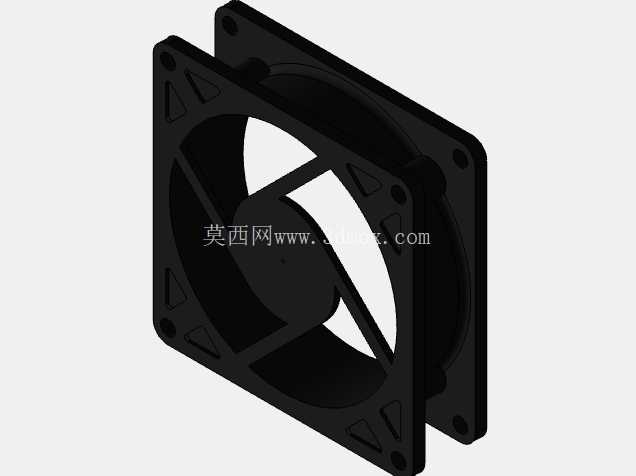

从结构布局来看，整体采用立式单开门柜体设计，内部设置两层镂空搁架，搁架采用栅格条状结构，间隙控制在8mm左右，既能够承托不同形态的待干燥食材，避免小件食材掉落，又不会阻挡热风的流通路径，保证每层搁架上的食材都能接触到均匀流动的干燥气流。柜体底部集成离心风轮与电加热组件，风轮运转时形成的负压将加热后的干燥空气向上导流，穿过两层搁架的栅格间隙与食材缝隙，携带食材蒸发的水汽从柜体顶部预留的排气缝隙排出，形成自下而上的稳定热风循环路径，避免出现局部温度过高导致食材烤焦、或是局部气流死角导致食材脱水不均的问题。

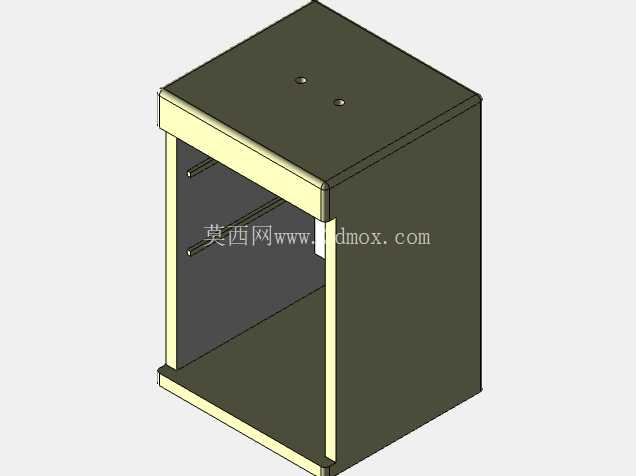

设计过程中针对家用场景的安装与使用边界做了多轮调整，整体柜体宽度控制在420mm，深度380mm，高度760mm，占地面积不足0.2平方米，可直接放置在厨房台面、置物架或是阳台边角位置，不需要额外预留复杂的安装空间，适配多数家庭的常规操作台面尺寸。门体采用侧开式结构，搭配嵌入式长拉手，开门角度可达到110度，取放搁架、清理内部腔体时不会出现操作干涉，门体与柜体的接触位置设置一圈耐高温密封胶条，减少干燥过程中的热量外泄，降低设备运行时的能耗损失。

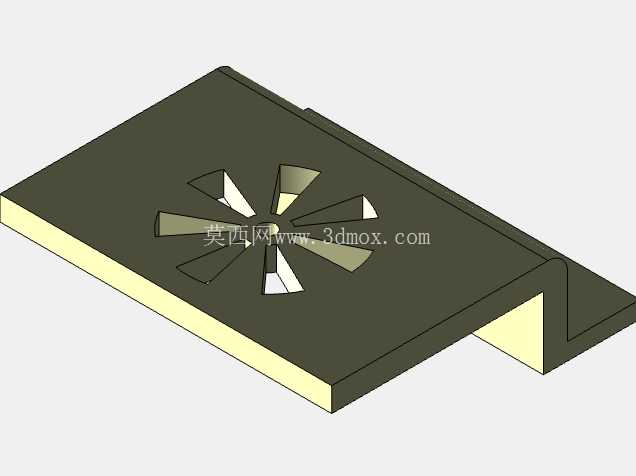

功能结构上做了多处贴合实际使用的细节优化，搁架采用抽拉式安装结构，两侧的支撑导轨设置在柜体内部的加强筋上，不需要额外加装金属导轨零件，既减少了易损件数量，也降低了清洁难度，使用后可直接将搁架抽出冲洗，不存在清洁死角。底部的加热组件与风轮外部设置防护网罩，避免食材碎屑掉落至加热区域引发安全隐患，同时防护网罩采用快拆结构，可定期拆卸清理积尘与食材残渣，保证风路畅通。柜体外壳采用食品接触级的耐高温材质，壁厚设置为20mm，中间预留空气隔热层，设备连续运行时外表面温度不超过40摄氏度，避免日常操作时出现误碰烫伤的问题。

从结构建模的逻辑来看，整个模型采用自下而上的装配思路，先完成单个搁架、风轮、门体、密封胶条等子零件的参数化建模，再按照实际装配关系完成总装配合，所有配合面均预留了合理的装配公差，搁架与支撑导轨的间隙控制在0.5mm，既保证抽拉顺畅，又不会出现搁架晃动倾斜的问题；门体与柜体的铰链配合设置了1.5mm的调节余量，可抵消零件加工时的尺寸误差，保证门体闭合后密封胶条能够均匀贴合柜体边框。建模过程中对所有圆角、倒角做了统一处理，所有外露边均设置R3-R5的圆角，避免尖锐边角造成使用划伤，同时也更符合家用食品加工设备的安全设计规范。

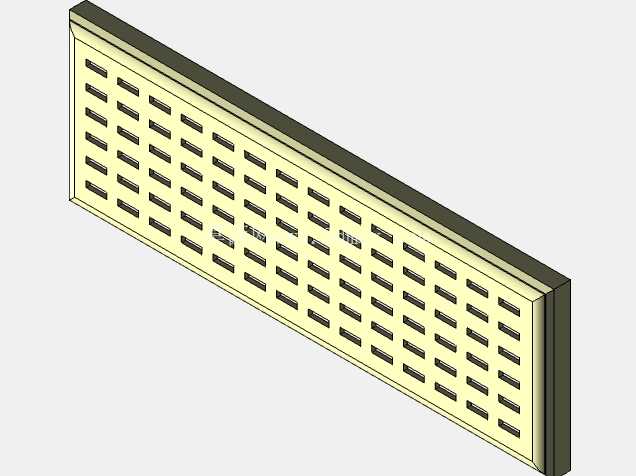

针对实际使用中的工况需求，结构设计时也做了对应的强度校核，每层搁架的额定承重设置为5kg，可满足单次10kg左右的食材脱水处理需求，搁架的栅格条厚度设置为3mm，在满负载状态下搁架中部的形变量不超过1mm，不会出现搁架弯曲变形导致食材滑落的问题。柜体背部设置有隐藏式走线槽，供电线路从柜体背部的出线孔引出，不会影响设备的平稳放置，同时背部预留的散热缝隙可保证内部电气元件的工作温度处于合理区间，延长设备的整体使用寿命。
