氯压缩机配套管路视镜组件结构设计

这套视镜组件是氯压缩机工艺管路上的专用观测部件，在氯碱生产、化工合成等涉及氯气介质压缩输送的工况中，这类部件直接关系到设备运行状态的直观判断，是压缩机组辅助管路里不可缺少的功能单元。实际生产场景里，氯气经压缩机增压输送过程中，管路内可能夹带凝液、杂质，或是出现气液两相流的异常工况，操作人员不需要拆解管路，就可以通过视镜的透明观测段直接判断管内介质的流动状态、凝液积存高度，及时调整排液操作，避免液击故障损伤压缩机叶轮、密封组件。

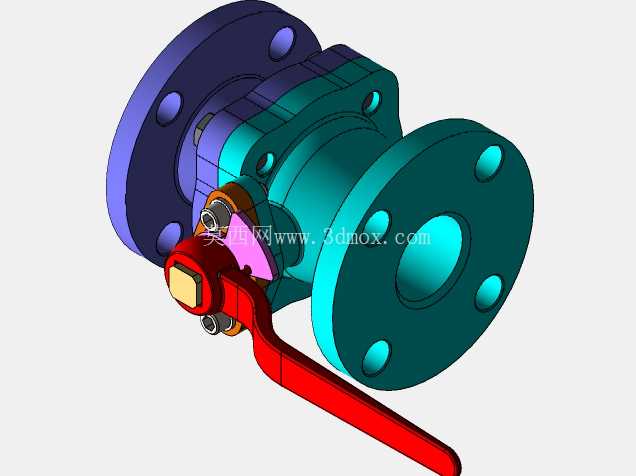

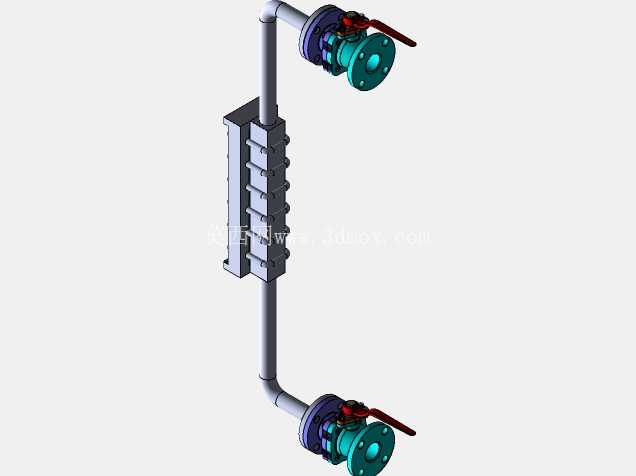

从结构设计逻辑来看，这套组件采用上下对称式的球阀加中间观测段的布局，上下两端配置的带手柄球阀，核心作用是在视镜检修、清洁的时候实现上下游管路的截断隔离，不需要对整段工艺管线做泄压排空处理，大幅缩减运维的停机时间。中间的长条形视镜主体采用多螺栓紧固的框式密封结构，透明观测板采用耐氯腐蚀的钢化玻璃材质，密封垫片适配氯气介质的强腐蚀特性，避免长期运行出现介质渗漏。连接管路采用标准无缝弯管做衔接，整体布局充分考虑了现场竖直安装的空间需求，管路走向避开了压缩机本体的检修操作空间，不会和周边的管线、阀门操作手柄产生干涉。

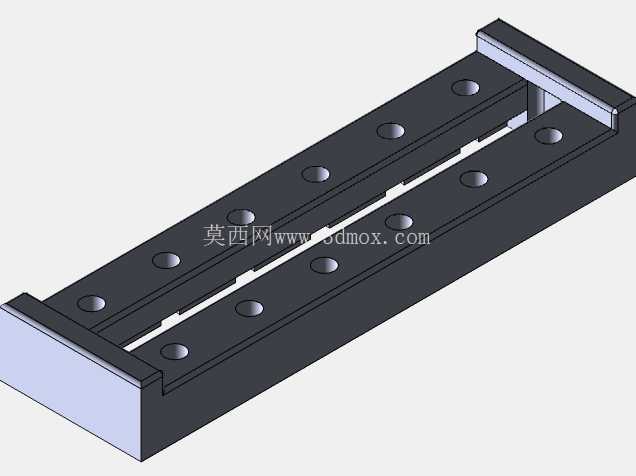

设计过程中首先明确的是安装边界条件，视镜主体的观测面需要朝向操作人员日常巡检的通道侧，上下球阀的手柄操作方向预留足够的扳动空间，避免操作时被周边构件阻挡。连接法兰的尺寸匹配氯压缩机常规的工艺管路通径，法兰密封面的形式适配氯气介质的密封要求，整套组件的竖直安装高度控制在操作人员站立视线的合理区间，不需要登高或者俯身就可以清晰观测管内状态。视镜本体的螺栓排布做了等距优化，紧固时可以实现密封面的均匀受压，避免局部压力过大导致玻璃视板开裂，同时螺栓的规格选用标准件，方便现场运维时的备件更换。

实际选型适配时，需要注意这套组件的承压能力要和压缩机出口管路的额定工作压力匹配，玻璃视板的耐温范围覆盖工艺介质的最高运行温度，上下球阀的过流阻力要尽可能小，避免对管路内的介质流动造成额外压损。组件的整体重量通过管路支架做承载，不会让视镜本体承受管路的额外应力，避免长期运行出现密封面错位渗漏。在氯压缩机组的管路布置中，这类视镜通常安装在压缩机级间管路、出口分离段的下游位置，刚好是气液夹带、凝液容易积存的管段，能够最直观反映机组的运行工况，相比传统的液位传感器，这种直视式视镜不存在信号延迟、传感元件被腐蚀失效的问题，可靠性更高，尤其适合强腐蚀、高危险性的氯气介质工况。

建模过程中对每个配合面的公差做了对应设置，球阀和管路的焊接位置预留了现场组焊的调整余量，视镜玻璃和密封槽的配合尺寸考虑了垫片的压缩量，保证装配后密封可靠。手柄的操作角度做了限位设计，球阀全开全关的位置有明确的触感反馈，避免操作人员误判阀门状态。整套组件的所有外露金属件都做了防腐涂层处理，适配氯气工况下的防腐蚀要求，连接螺栓采用防腐材质，避免长期运行后锈蚀无法拆卸。
