重型工业空压机承载支撑框架结构

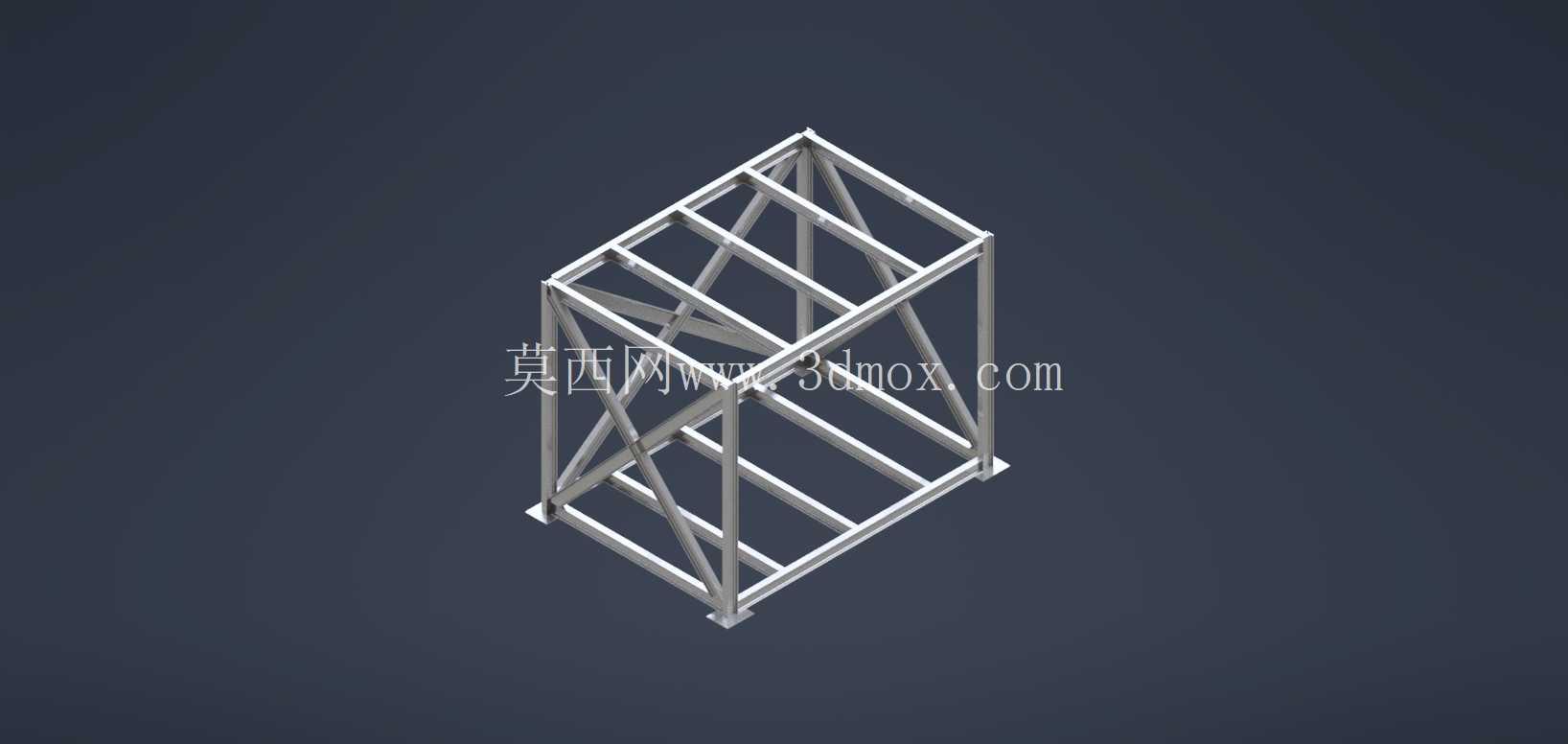

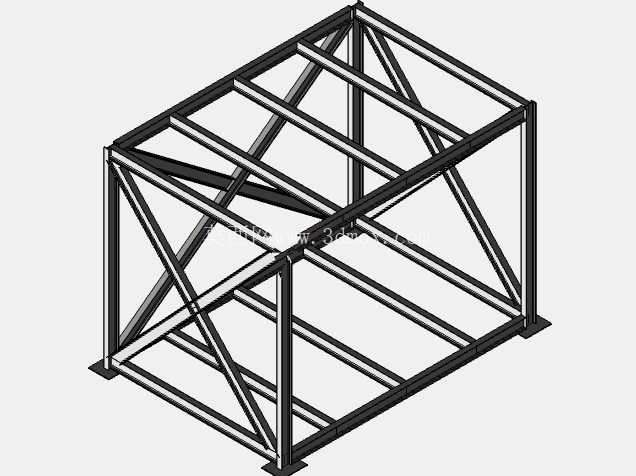

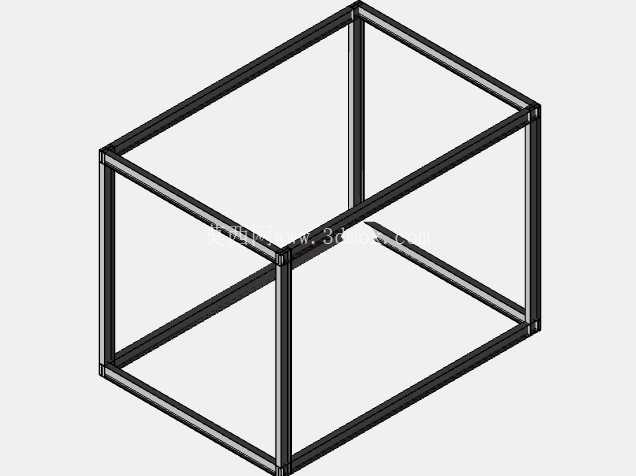

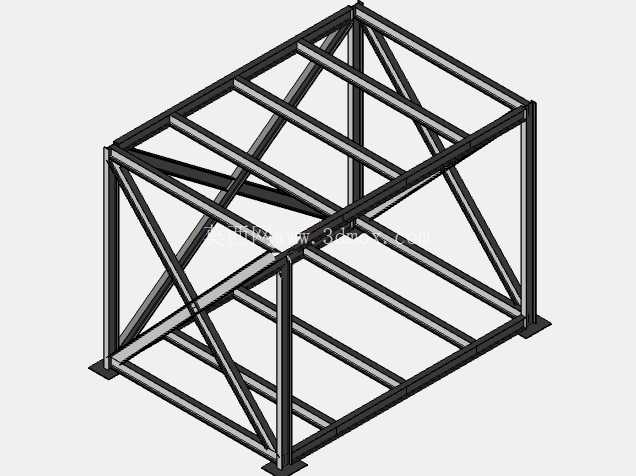

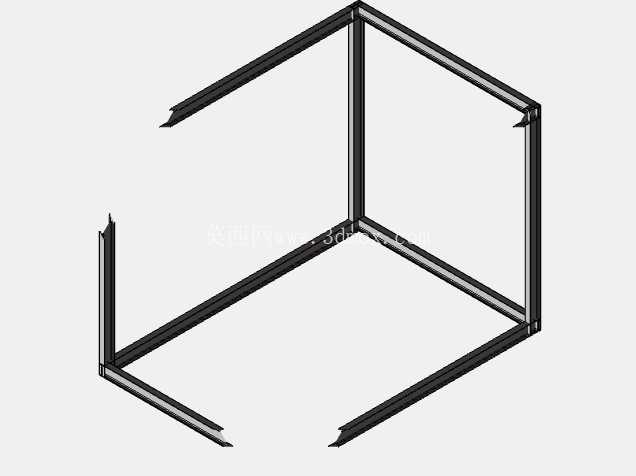

　　在工业厂房的压缩空气站布设场景中，重型空压机的安装基础直接决定整套供气系统的运行稳定性，这类设备运行时会产生持续的高频振动，同时自身重量动辄数吨，普通的混凝土预埋基座不仅施工周期长，后期设备移位调整的灵活性极差，而钢制焊接支撑框架的方案，恰好能平衡承载刚性、安装便捷性与后期运维调整的需求。这套支撑结构采用空间桁架式的框架构型，整体为长方体笼式布局，底部设置四处与地面锚定的连接点位，所有杆件的连接节点均采用满焊工艺处理，避免长期振动下出现焊缝开裂的问题。

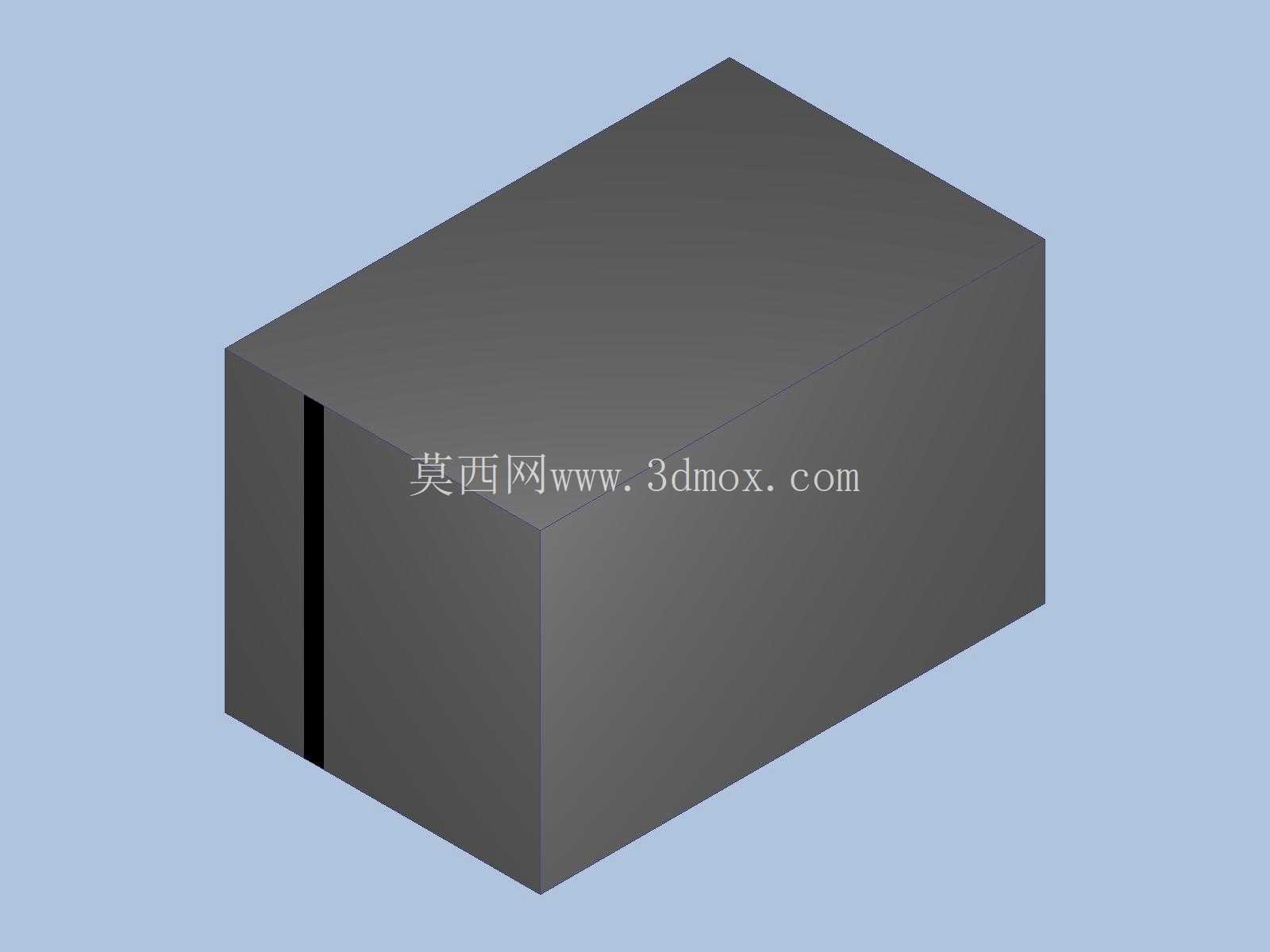

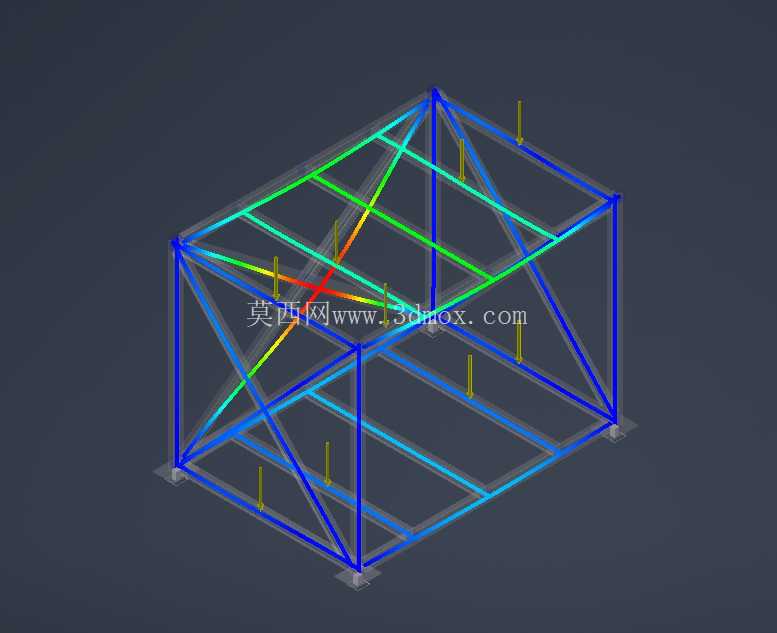

　　设计初期首先要明确设备的安装边界：框架内部的净空尺寸完全匹配目标空压机的底座安装孔位，预留出设备周边的管线布设、日常检修的操作空间，底部框架的横梁排布完全贴合设备底座的承重梁位置，让设备自重直接传导至主受力杆件，避免出现局部载荷集中导致的框架变形。结构受力分析阶段，需要同时考量三类载荷的叠加影响：首先是设备自身的静载荷，按照设备满载运行的总重量乘以1.2倍的安全系数分配到每根主立柱上；其次是设备运行时的动载荷，也就是活塞往复运动产生的周期性振动激励，在斜向支撑的排布上做了针对性优化，不同方向的斜撑分别抵消横向、纵向的振动剪切力，避免框架与设备产生共振；最后还要考虑现场安装时的额外载荷，比如检修人员踩踏、临时放置工具配件的局部载荷，顶部的横梁做了局部加强处理，满足日常运维的承重需求。

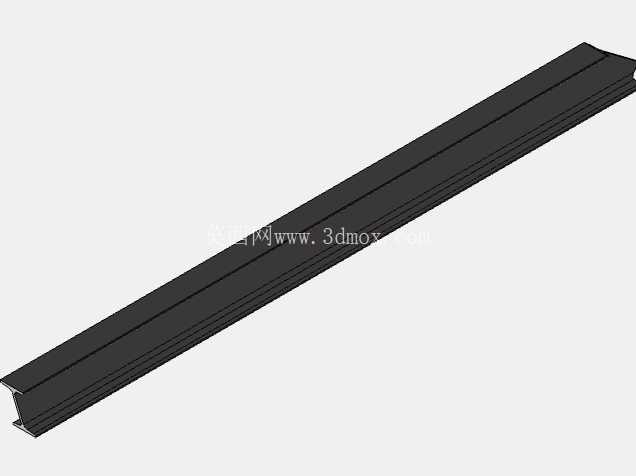

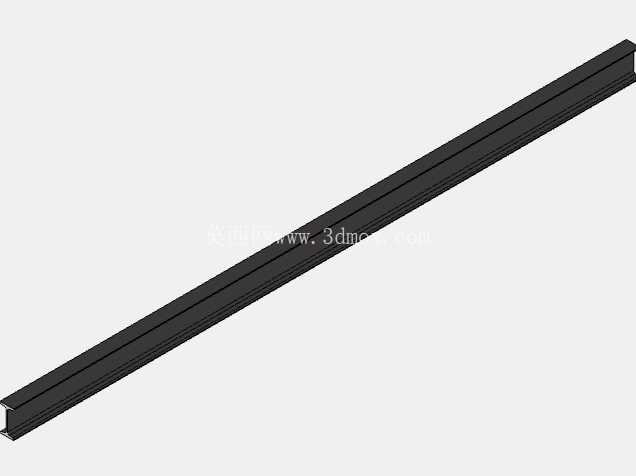

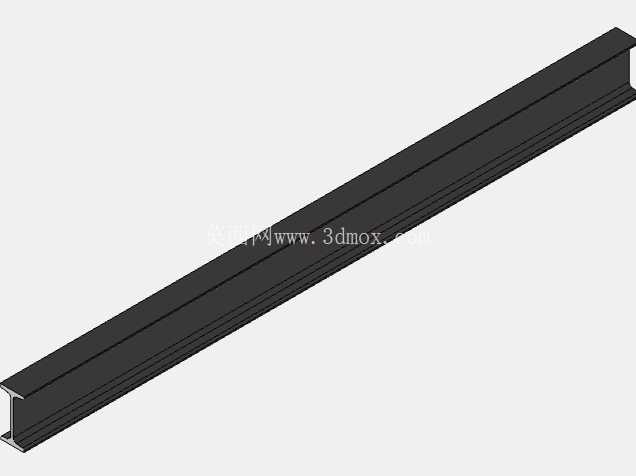

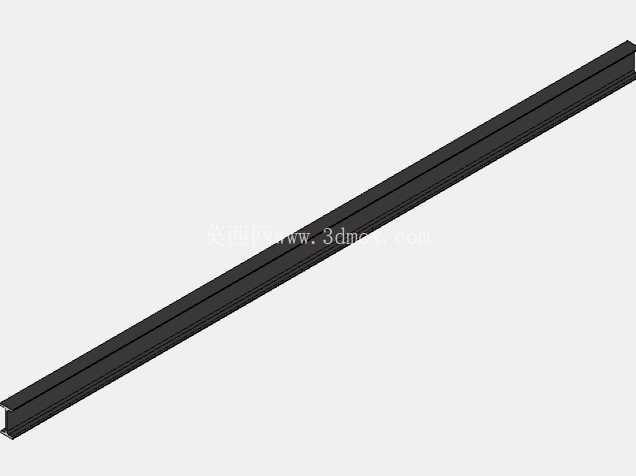

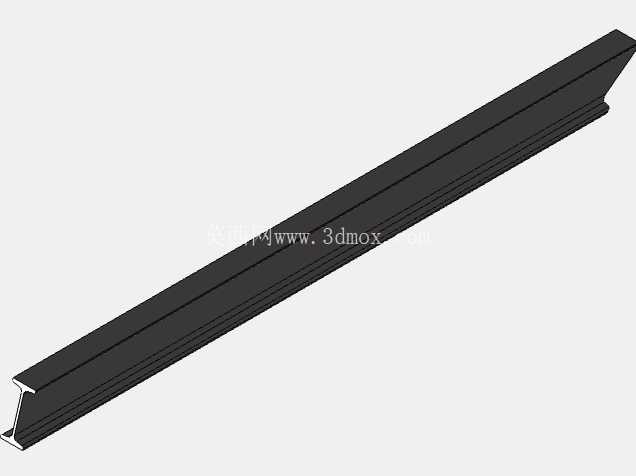

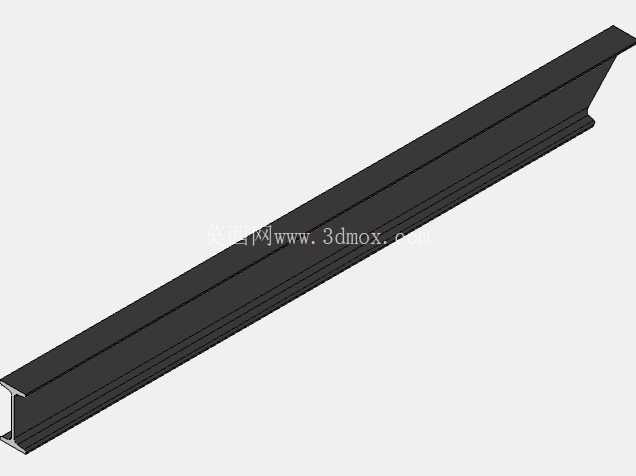

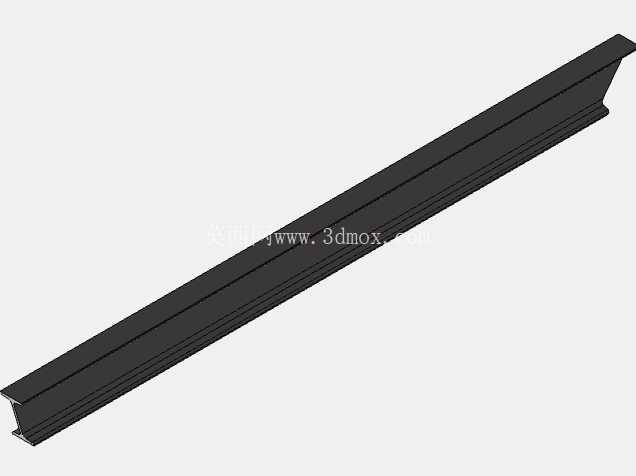

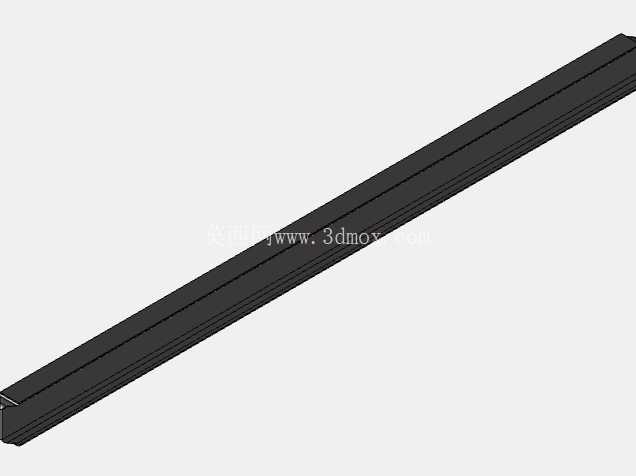

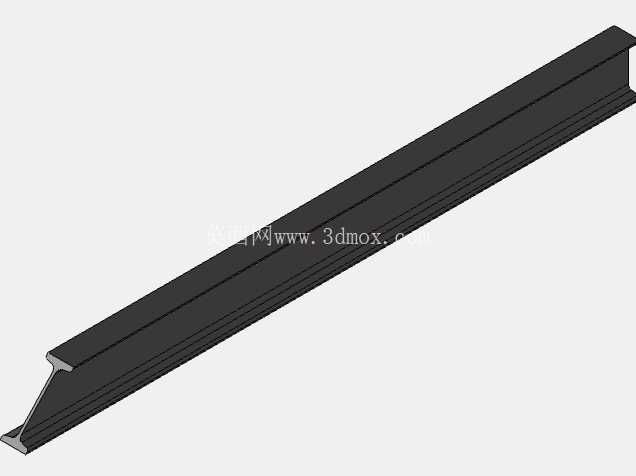

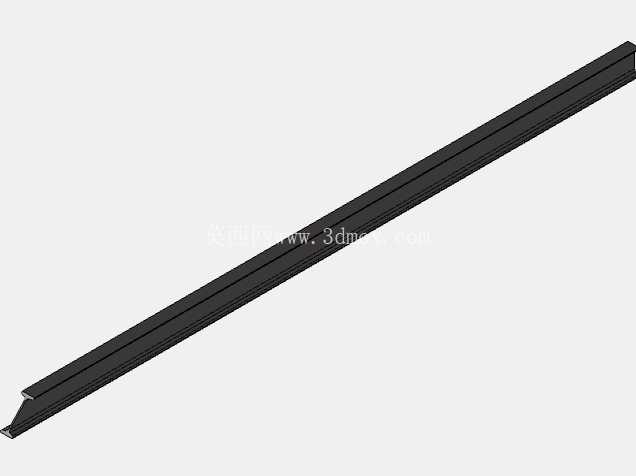

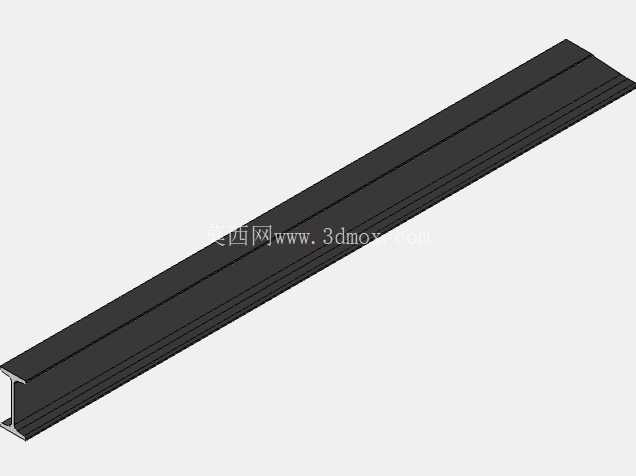

　　建模过程中采用型材库直接调用标准型钢截面，每根杆件的下料长度都做了焊接收缩余量预留，避免焊接组装后出现尺寸偏差导致设备无法就位。框架的表面处理采用抛丸除锈后喷涂防锈底漆加面漆的工艺，适配工业厂房内多粉尘、偶尔有油污滴落的使用环境，延长结构的使用寿命。现场安装时不需要大规模浇筑混凝土基础，只需要在地面打膨胀螺栓固定框架底部的四个安装脚，就可以直接将空压机吊装就位，整个安装周期比传统混凝土基座缩短70%以上，后期如果厂房布局调整需要移位，只需要拆卸地脚螺栓就可以整体吊装搬迁，不需要破坏地面结构。

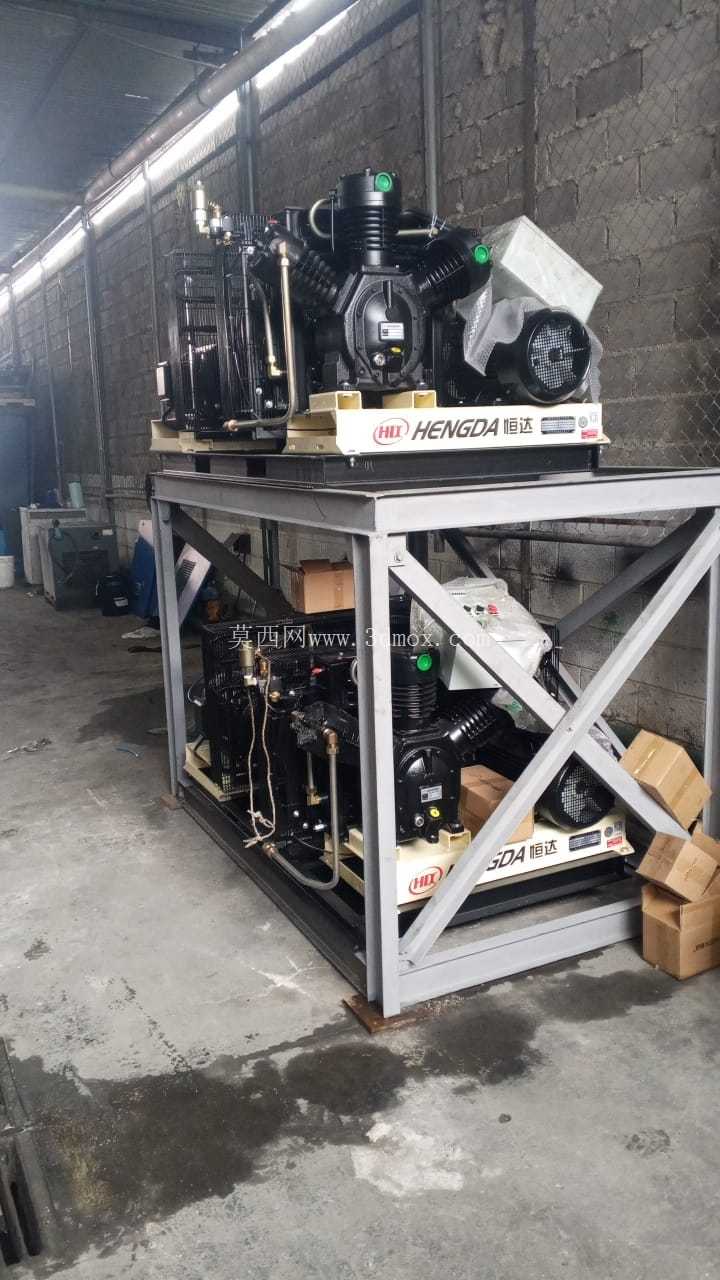

　　目前这类支撑框架已经在多个工业厂区的空压站投入使用，设备运行时的振动传导被框架的斜撑结构有效分散，地面感受到的振动幅度远低于直接放置在地面的安装方式，设备运行的噪音也有一定程度的降低，日常检修时框架预留的操作空间足够操作人员完成滤芯更换、管路检修等常规作业，不需要额外搭建操作平台。框架的所有型材均采用市场通用的标准规格，不需要开模定制，加工时只需要按照图纸下料、焊接就可以完成制作，加工成本远低于定制的铸造基座，后期如果需要适配不同型号的空压机，只需要调整底部横梁的安装孔位，不需要重新制作整个框架，具备很强的适配扩展性。在节点设计上，所有杆件的连接位置都设置了加强筋板，尤其是主立柱与底部横梁的连接位置，承受整个设备的重量与振动冲击，筋板的厚度与焊缝高度都经过受力校核，确保长期使用不会出现节点断裂的问题。
