MATX规格紧凑型侧透电脑机箱结构设计

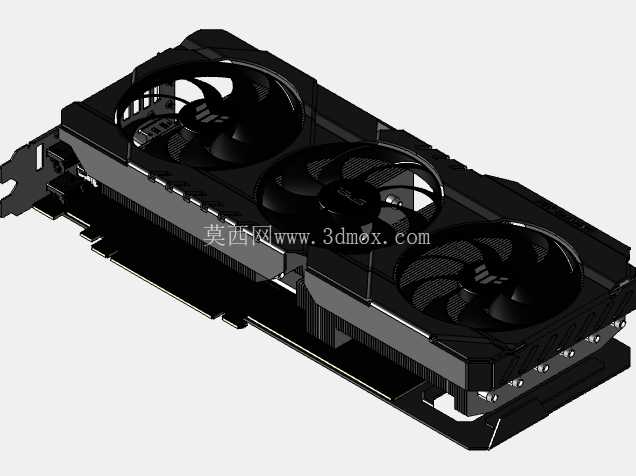

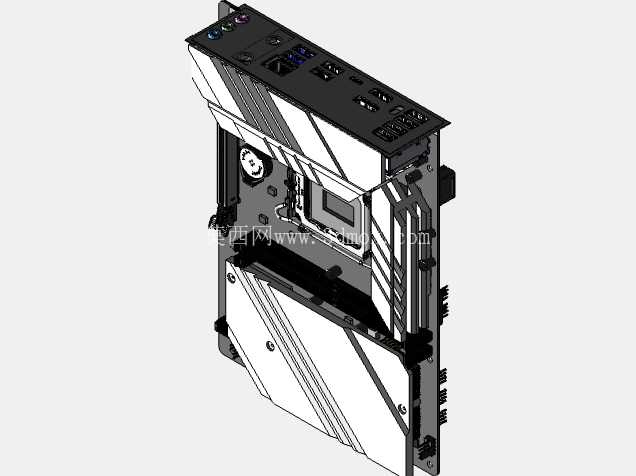

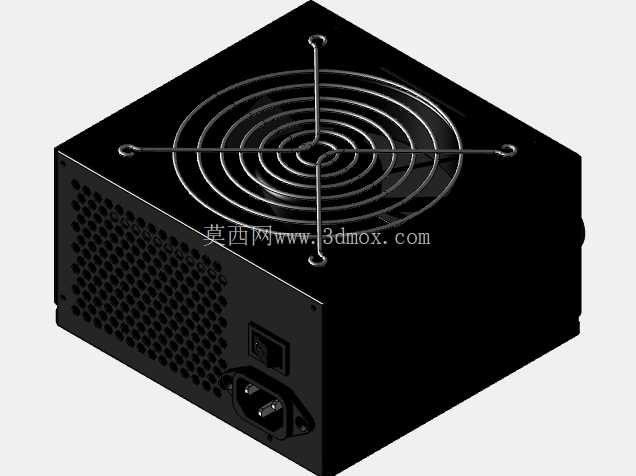

　　机箱的内部空间规划上，电源安装位采用下置独立仓设计，将电源与主板、显卡区域做物理分隔，既可以避免电源线材杂乱干扰主板区域的风道流通，也能减少电源自身运转产生的震动传递到机箱壳体引发共振噪音，电源仓的尺寸兼容标准ATX电源，长度上限预留到160mm，覆盖市售绝大多数常规ATX电源的尺寸规格，不会出现长尺寸电源无法装入的问题。显卡安装区域的空间预留做了针对性优化，垂直方向的高度预留足够容纳三风扇长度的独立显卡，长度上限做到320mm，同时在显卡对应的侧板位置做了大面积通风开孔，配合前面板的三个120mm风扇位形成前进后出、下进上出的复合散热风道，前面板的风扇安装位既可以装风冷风扇，也可以替换为360规格的一体式水冷排，满足高功耗硬件的散热需求，不会因为机箱尺寸紧凑就牺牲散热冗余。这款MATX主板适配的紧凑型电脑机箱，主要面向桌面DIY装机、小型工作站搭建、便携电竞主机配置等场景，区别于传统全塔、中塔机箱的大尺寸设计，核心定位是在有限的桌面占用空间内，完成核心硬件的兼容承载，同时兼顾散热效率与外观展示属性。从实际装机的适配边界来看，这款机箱严格遵循MATX主板的安装孔位标准，主板安装区域的定位螺柱孔位完全对应244mm×244mm的MATX板型尺寸，同时预留了ITX主板的兼容安装孔位，可向下适配更小尺寸的主板规格，不会出现孔位错位、主板边缘与壳体干涉的问题。

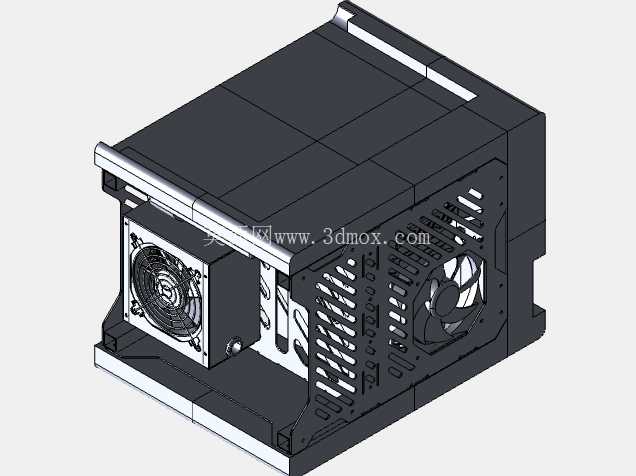

　　从结构设计的思路来看，这款机箱的壳体采用拼接式五金结构，主体框架使用1.2mm厚度的冷轧钢板弯折成型，弯折处做了圆角钝化处理，避免装机过程中锋利的板材边缘割伤手部，各个拼接面的连接位采用抽芯铆钉加螺丝的双重固定方式，保证框架整体的结构刚性，不会因为硬件重量拉扯出现框架变形的问题。侧透面板采用透明亚克力材质，通过侧边的卡扣结构与主体框架连接，无需额外工具即可快速拆卸，方便用户随时查看内部硬件的运转状态，也为硬件灯效的展示留出了可视化窗口，侧透面板与框架的贴合处加装了薄型泡棉胶条，既可以减少面板与框架之间的间隙，避免灰尘从缝隙进入机箱内部，也能缓冲硬件运转产生的震动，避免面板与框架碰撞产生异响。

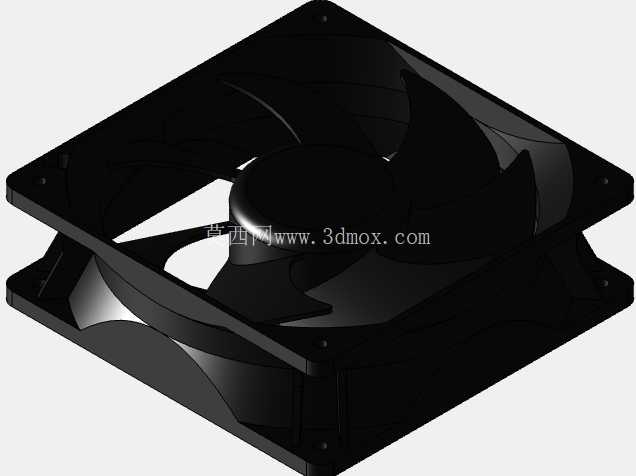

　　机箱的IO接口区域设置在顶部靠前的位置，包含常规的USB接口、音频输入输出接口以及开机重启按键，接口位置的高度符合日常桌面使用的操作习惯，用户不需要弯腰到机箱背面就可以完成U盘、耳机等外设的插拔操作，IO接口的PCB板与框架之间做了绝缘隔离处理，避免静电击穿接口电路的风险。从安装边界的细节设计来看，机箱的硬盘安装位设置在电源仓的侧面，可容纳2块2.5英寸固态硬盘或者1块3.5英寸机械硬盘加1块2.5英寸固态硬盘，满足普通用户的存储扩展需求，硬盘安装位采用免工具卡扣设计，用户不需要额外螺丝就可以完成硬盘的固定安装，大幅提升装机效率。机箱的底部四个角加装了防滑橡胶脚垫，将机箱整体抬升10mm左右的高度，既可以保证底部进风通道的通畅，也能增加机箱与桌面之间的摩擦力，避免桌面光滑导致机箱移位，脚垫的橡胶材质还可以进一步吸收机箱内部硬件运转产生的震动，降低共振噪音的传递。在散热风道的细节优化上，机箱的后部预留了一个120mm风扇的出风位，与前面板的进风风扇形成直通风道，可快速将CPU区域产生的热量排出机箱外，同时在电源仓的顶部也做了通风开孔，辅助显卡区域的热量向上流通，避免热量在机箱底部淤积。机箱的PCI扩展槽位采用可重复拆卸的挡片设计，区别于传统一次性掰断的挡片，用户在安装显卡、扩展卡的时候不需要破坏挡片结构，后期更换硬件或者拆除扩展卡的时候可以将挡片装回，保证机箱的密封性，减少灰尘进入。从实际使用的场景适配来看，这款机箱的整体外形尺寸控制在长380mm、宽210mm、高350mm的范围内，桌面占用面积不到0.08平方米，非常适合桌面空间有限的学生宿舍、小型办公工位使用，同时机箱的整体重量控制在5kg左右，配合顶部的隐藏式提手结构，方便用户在不同场景之间搬运转移，比如参加线下电竞聚会、移动办公等场景都可以轻松携带。

　　设计上也存在需要注意的细节，比如这种多风扇开孔加侧透的结构，如果长期放置在灰尘较大的环境中，灰尘会顺着通风孔进入机箱内部附着在硬件表面，需要用户定期清理灰尘，避免积灰影响硬件的散热效率和使用寿命，这也是这类紧凑型侧透机箱在实际使用中需要用户留意的维护要点。整体来看，这款机箱的结构设计完全围绕MATX平台的装机需求展开，在紧凑尺寸、散热性能、扩展能力、安装便利性几个维度做了平衡，没有为了追求极致小尺寸牺牲硬件兼容性和散热冗余，也没有为了扩展能力做不必要的空间浪费，对于想要搭建小型桌面主机的用户来说，是结构合理性比较高的一款壳体设计方案。
