蜗轮减速器箱体组件结构设计

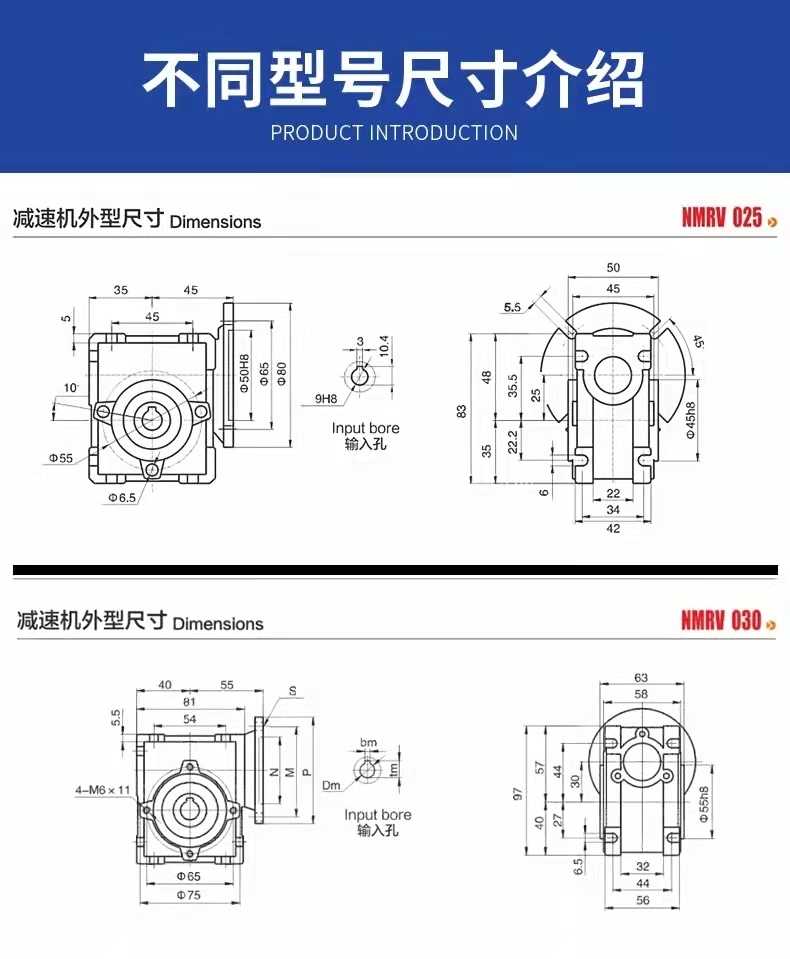

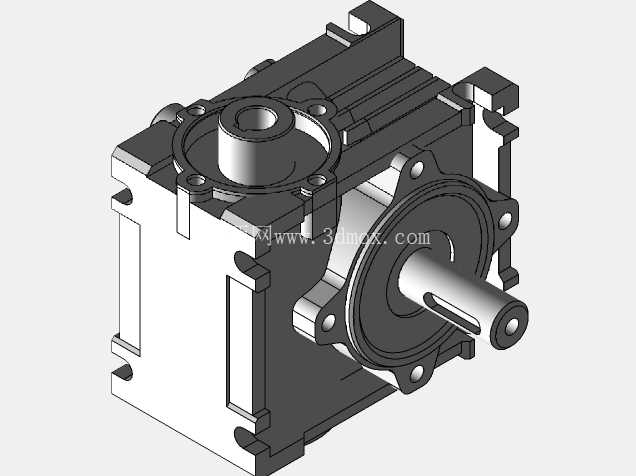

　　蜗轮蜗杆减速器作为大传动比场景下的核心传动部件，常被应用在机器人关节、小型输送设备、精密进给机构这类对输出扭矩、反向自锁有明确要求的工况中，本次呈现的是蜗轮减速器的核心壳体与轴系配合的结构件，其设计逻辑完全围绕实际装配与工况承载展开。从结构布局来看，该壳体采用分体式安装基准设计，输入轴端采用法兰式凸台定位，凸台上均布的安装螺孔可直接匹配驱动端的连接法兰，保证输入轴与驱动源的同轴度，避免偏载导致的轴承早期磨损；输出轴采用贯穿式伸出设计，轴端预留的键槽结构可直接外接负载轮、联轴器等执行部件，轴肩位置的密封槽可适配骨架油封，防止箱体内润滑脂泄漏同时阻挡外部粉尘进入啮合腔。

　　壳体本身的加强筋布局完全贴合受力路径，在轴承安装位、蜗杆啮合承载区的外壁设置了纵向与横向交错的加强筋，既能够控制壳体整体壁厚在合理范围降低铸件重量，又能保证在额定负载下壳体的形变量控制在轴承允许的同轴度公差范围内，避免因壳体变形导致蜗轮蜗杆啮合间隙异常、传动卡滞或磨损加剧的问题。从安装边界来看，壳体底部与侧部分别预留了安装固定的凸台与通孔，可适配卧式、侧装两种安装姿态，满足不同设备的布局需求，安装孔的孔距公差按照IT7级精度设计，可直接与标准型材架、设备安装板进行配装，无需二次加工定位。

　　设计过程中优先考虑了装配工艺性，壳体的腔体开合面设置在蜗轮中心平面位置，装配时可先将蜗轮轴系、蜗杆轴系分别装入对应轴承位后再合箱紧固，合箱面的密封槽可适配密封胶或纸质密封垫，保证腔体的密封性；注油孔与放油孔的位置分别设置在腔体上方与底部最低处，方便日常维护时补充润滑脂、更换废油，油位观察的预留位可直接加装油标，方便运维人员快速判断箱内润滑介质存量。在功能特性上，该结构适配单级蜗轮蜗杆传动，可实现10-60区间的大传动比减速，同时具备反向自锁特性，在垂直安装的升降类场景中可避免负载下坠带来的安全风险；轴系的轴承位均按照深沟球轴承的安装尺寸设计，可承受径向与一定的轴向载荷，匹配蜗轮蜗杆传动时产生的轴向分力，保证传动过程的平稳性。

　　不同于重载工业减速器的厚重设计，该结构的尺寸控制偏向紧凑型应用场景，整体外轮廓的长宽高比例适配小型设备的安装空间，在保证结构强度的前提下尽可能压缩了无效体积，壳体外壁的散热筋结构可在连续运转时将啮合产生的热量快速导出，避免箱体内温度过高导致润滑脂失效，延长部件的维护周期。在细节设计上，所有安装孔的边缘都做了倒角处理，避免装配时螺栓刮伤螺纹或安装面，轴伸端的轴端挡圈槽可加装挡圈对输出端外接部件进行轴向限位，防止负载运转时部件窜动脱出；壳体上的定位销孔在合箱时可先装入定位销保证上下箱体的同轴度，再紧固连接螺栓，降低装配时的错位风险，保证蜗轮蜗杆的啮合接触面积达到设计要求，减少运转时的噪音与振动。
