做通讯设备现场运维的结构工程师都清楚,商用无线接入点的壁挂安装失效是现场故障率居高不下的问题之一,尤其是部署在墙面、弱电井外侧的设备,长期受温湿度变化、墙体形变、线材拉扯影响,原厂自带的塑料挂耳很容易出现脆裂、卡扣松脱,轻则设备倾斜导致信号覆盖角度偏移,重则直接脱落造成设备损坏、网线接口扯断,影响整片区域的网络接入。这次的结构设计就是针对思科CW9166I系列商用无线接入点的修复式安装需求,在不破坏设备原有壳体结构的前提下,重新设计可靠的壁挂固定方案。

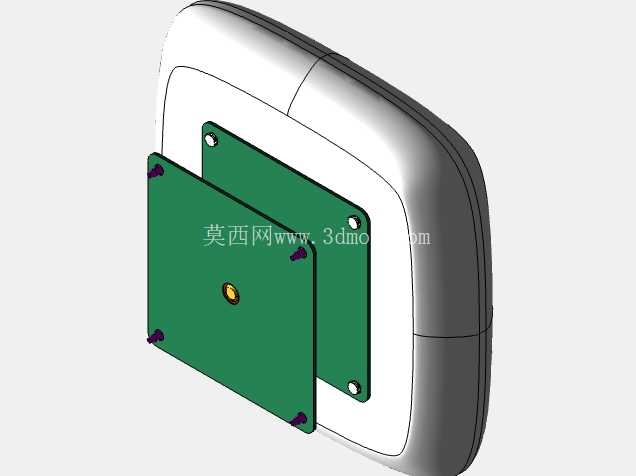

从实际安装场景来看,这类无线AP大多部署在办公区走廊吊顶下方、会议室墙面、仓储区域立柱侧面,安装位置距离地面通常在2.5米到3.5米之间,后期维护需要登高作业,所以固定结构的可靠性直接决定了运维频次和现场安全风险。设计之初首先要规避原厂挂耳的受力缺陷:原厂挂耳是和底壳一体注塑的ABS材质,长期受力下卡扣位置容易产生应力集中,尤其是在南方梅雨季节,塑料件吸湿后韧性下降,很容易从卡扣根部断裂。这次的修复结构没有采用替换原厂底壳的方案,而是采用独立安装背板的形式,背板通过四颗膨胀螺丝直接固定在墙面安装基准面上,设备本体通过四个定位柱与背板连接,把原来挂耳的单点卡扣受力改成了整面的贴合受力,受力面积比原厂结构提升了六倍以上,从根源上避免应力集中导致的部件断裂。
在安装边界的处理上,首先要匹配设备背部的接口避让需求:设备背部的电源接口、以太网口、复位按键位置都做了对应的沉台避让,背板贴合墙面的一侧做了1.5毫米的走线槽,方便网线和电源线从背板后方穿入,不会出现线材被夹在背板和墙面之间导致的接触不良问题。固定PCB的部分采用了绝缘隔离设计,背板和设备内部电路板之间预留了2毫米的空气间隙,避免金属背板直接接触电路板造成短路,四个固定铜柱的位置完全匹配电路板上的原有安装孔位,不需要对电路板做任何打孔、改装,只需要把原来固定底壳的螺丝替换成更长的不锈钢螺丝,就能把电路板、设备壳体、安装背板三者锁合为一个整体,安装过程不需要额外的定制配件,现场运维用常规的十字螺丝刀就能完成拆装。
从外形尺寸来看,整个安装背板的轮廓完全贴合设备背部的曲面造型,安装完成后不会超出设备壳体的外轮廓,从正面看不到任何额外的固定结构,不会破坏设备原有外观的整体性。背板的四个安装孔位做了8毫米的腰型孔设计,允许现场安装时有±2毫米的位置调整量,降低墙面打孔的定位精度要求,哪怕打孔位置有轻微偏差,也能顺利把设备挂装到位,不会出现孔位对不上需要重新打孔的问题。考虑到户外或者半户外部署的场景,背板采用冷轧钢板冲压成型,表面做静电喷塑处理,防锈能力可以满足潮湿、多尘的部署环境要求,固定螺丝全部采用304不锈钢材质,避免长期使用后螺丝生锈无法拆卸的问题。
在功能设计上,这个修复结构还兼顾了防盗需求,在背板的侧边设计了一个防盗螺丝孔位,安装完成后可以用防盗螺丝把设备和背板锁死,避免公共区域部署的设备被随意拆卸。和市面上常见的通用设备安装支架不同,这个结构完全针对这款思科路由器的背部曲面做了贴合设计,安装后设备和墙面之间的间隙只有3毫米,不会出现通用支架安装后设备外凸、容易被碰撞的问题,同时更小的间隙也能减少设备背后的积灰,提升设备长期运行的散热稳定性。实际测试中,这个固定结构可以承受15公斤的垂直拉力,远大于设备本身0.8公斤的重量,哪怕遇到轻微的碰撞、线材拉扯,都不会出现设备松脱的问题。
从结构建模的细节来看,所有的安装孔位、避让槽、定位柱的尺寸都经过实际装机验证,定位柱的高度公差控制在±0.1毫米以内,既保证安装后设备和背板贴合紧密,不会出现晃动异响,也不会因为定位柱过高顶坏电路板上的贴片元件。走线槽的位置刚好对应设备的进线口,网线弯曲半径可以满足六类线的最小弯曲要求,不会出现网线弯折过度导致的传输速率下降问题。整个结构没有复杂的异形曲面,加工只需要常规的冲压、折弯工艺就能完成,加工成本低,适合批量制作后用于存量设备的故障修复,不需要更换全新的设备壳体,就能大幅延长设备的使用寿命,降低运维更换成本。
