思科2960-S系列48口4光纤网络交换机结构

在企业局域网搭建、数据中心接入层部署、工业厂区内网组网等场景中，机架式以太网交换机是核心的网络节点硬件，本次涉及的48电口加4光口配置的交换机结构，是接入层设备里应用占比极高的一款形态。从实际部署场景来看，这类设备主要承担终端设备的网络接入功能，前端48个RJ45电口可直接连接办公工位的台式机、打印机、IP电话，或是工业现场的PLC、工控机、数据采集终端，实现百兆/千兆速率的以太网接入；后端配置的4个光纤接口则用于上联核心交换机，通过光纤传输突破网线的距离限制，满足跨楼层、跨厂房的长距离骨干链路连接需求，部分场景下也可用于堆叠同型号交换机，扩展端口容量同时简化管理逻辑。

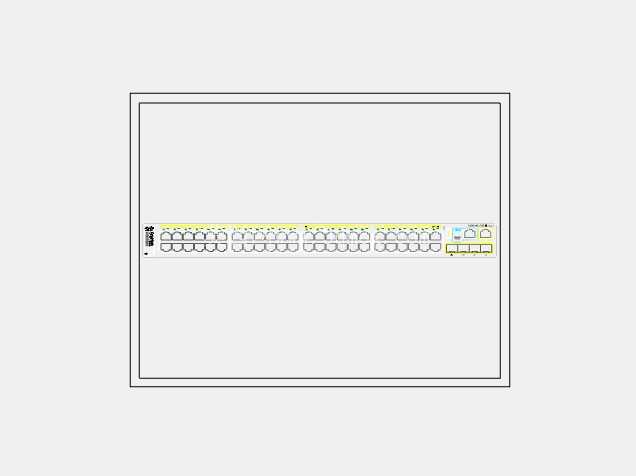

从结构设计思路来看，这款交换机采用标准19英寸机架式安装尺寸，整体高度为1U，也就是44.45mm，适配常规的网络机柜安装空间，安装时仅需通过机柜两侧的L型支架固定，前后预留足够的通风与理线空间即可，设备深度控制在常规机柜的兼容范围内，不会出现后部线缆弯折空间不足的问题。前面板的端口布局遵循运维习惯，48个电口按顺序从左到右排列，每个端口旁配有独立的状态指示灯，可直观显示链路连接、数据传输、端口速率等状态，运维人员无需登录管理界面就能快速排查端口故障；4个光纤接口布置在电口组的最右侧，与电口区域保持适当间距，避免光纤接头与网线水晶头插拔时互相干扰，同时光口旁同样配有对应的链路指示灯，方便区分上联链路的工作状态。设备的散热结构采用侧进风、后出风的风道设计，左侧面板布置通风进风孔，后部集成散热风扇，配合内部金属散热片为交换芯片、电源模块持续散热，保证设备在机房恒温环境下可7*24小时不间断运行，外壳采用冷轧钢板冲压成型，表面做防静电喷塑处理，既可以屏蔽内部电磁信号对外干扰，也能抵御外界电磁环境对内部电路的影响，同时金属外壳的结构强度更高，在机柜多层堆叠安装时不会出现壳体变形的问题。

从安装边界的细节设计来看，设备的电源输入接口布置在后面板右侧，配套的电源固定卡扣可避免电源线受外力拉扯时脱落，后面板同时预留了接地柱，安装时必须可靠连接机柜接地排，防止静电积累损坏内部电路，也能在雷击浪涌时为设备提供泄放路径。前面板的模式切换按钮可切换端口指示灯的显示模式，分别对应端口速率、双工状态、PoE供电状态等不同信息，满足不同运维场景下的状态查看需求。设备的端口间距设计充分考虑了高密度布线的需求，相邻电口之间预留了足够的间隙，即使全部插满带屏蔽层的水晶头，也不会出现端口互相挤压导致接触不良的问题，光纤接口采用SFP插槽形式，可根据实际传输距离需求搭配多模、单模光模块，灵活适配不同的组网链路长度，无需更换整机即可调整上联链路的传输规格。

在实际选型应用中，这类固定端口配置的接入交换机无需额外配置业务板卡，开箱即可上架使用，降低了部署的复杂度与前期成本，1U的高度在标准42U机柜中可部署多台，充分利用机柜的垂直安装空间，适合终端接入数量大、机柜空间紧张的组网场景。结构建模时需要重点关注端口的位置精度、安装孔位的尺寸公差，保证模型导入机柜装配场景时，安装支架的孔位与机柜立柱的方孔完全对齐，前面板的端口位置与实际理线架、配线架的位置对应，方便后续做布线仿真时验证线缆的弯曲半径是否符合规范，避免实际部署时出现线缆长度不足、弯折过度影响传输性能的问题。同时建模时需要还原设备外壳的散热孔布局、指示灯位置、接口细节，方便做机房三维可视化运维场景时，可直观通过模型查看设备的外观特征与端口布局，与现场实际设备一一对应，降低运维人员的识别成本。
