卧式斯特林动力装置结构设计方案

　　在分布式供能、教学演示以及小型余热回收场景中，外燃式动力装置的适配性一直是结构设计领域关注的方向，卧式布局的斯特林动力结构，凭借紧凑的轴向排布特性，能够在狭长安装空间内完成热能到机械能的转换，不需要依赖传统内燃机的爆震做功过程，对热源类型的包容度更高，不管是工业余热、生物质燃烧供热还是聚焦式太阳能集热，都能作为其动力输入源。这套卧式结构的设计核心，首先围绕动力活塞与置换器的同轴排布展开，将两个核心运动部件的运动轨迹约束在同一水平轴线上，大幅缩减了垂直方向的安装高度，在桌面级教学演示设备、小型便携供能模组的集成场景中，能够有效降低整体设备的重心，减少运动过程中的振动偏移，不需要额外设计过高的支撑机架就能保证运行稳定性。

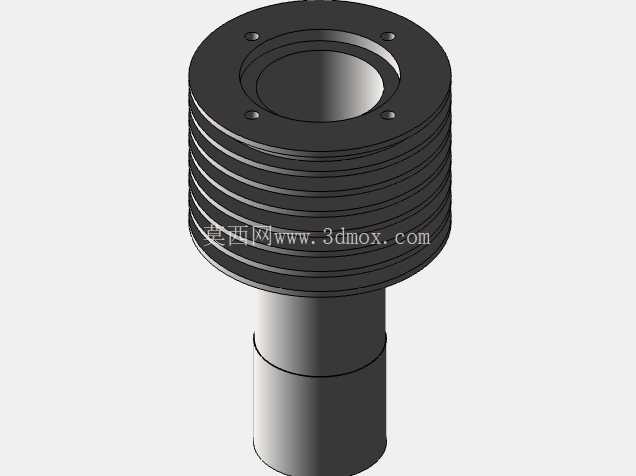

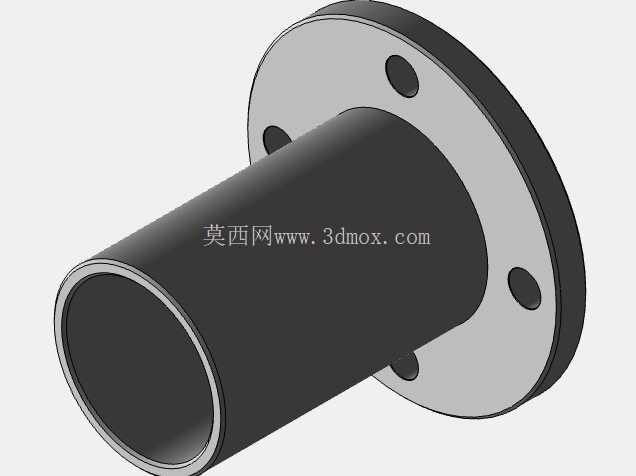

　　从功能实现逻辑来看，置换器负责在冷热腔之间循环推送工质，动力活塞则承接工质膨胀收缩带来的压力变化完成动力输出，卧式布局下两个部件的连杆传动路径被设计为直线传导结构，取消了传统立式结构中常见的转向传动组件，减少了运动副之间的摩擦损耗，传动效率能够得到明显提升。在安装边界的考量上，整套结构的轴向尺寸按照动力输出等级做了梯度适配，小功率演示级别的结构轴向长度控制在常规手掌握持范围内，径向尺寸不超过常规水杯直径，能够直接集成到科普教具、小型实验台架上，不需要预留过大的安装检修空间；中功率等级的余热回收用结构，则在冷热端分别预留了标准法兰接口，热端能够直接对接工业设备的余热排放管道，冷端可以外接循环水冷回路，安装时只需要保证水平轴线的同轴度误差在允许范围内，就能避免运动过程中出现活塞偏磨、密封件过早损耗的问题。设计过程中针对密封结构做了专项优化，因为斯特林装置的工质是在封闭腔体内循环，密封性能直接决定了动力输出的稳定性，卧式结构的活塞密封件采用了轴向均压设计，避免立式结构中活塞自重长期作用在单侧密封面导致的局部磨损问题，能够在长时间连续运行工况下保持腔体内的压力稳定。冷热端的散热结构也结合卧式布局做了适配，冷端的散热翅片沿着水平径向均匀排布，空气流通时不会被结构自身遮挡，自然对流条件下就能维持足够的温差，不需要额外加装高功耗的散热风扇；热端的受热面设计为平面贴合结构，能够和不同类型的热源加热面紧密贴合，减少热传导过程中的损耗。

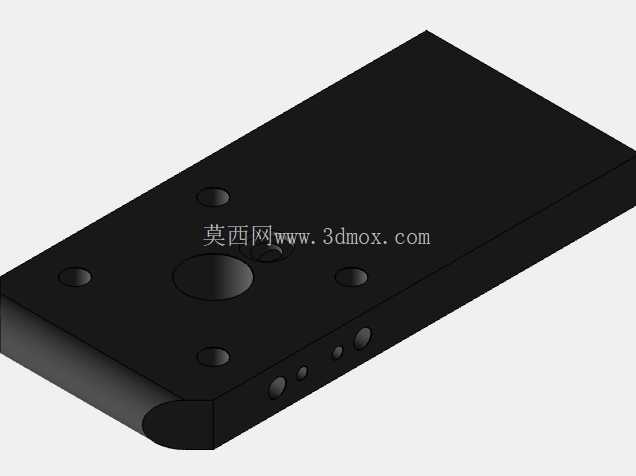

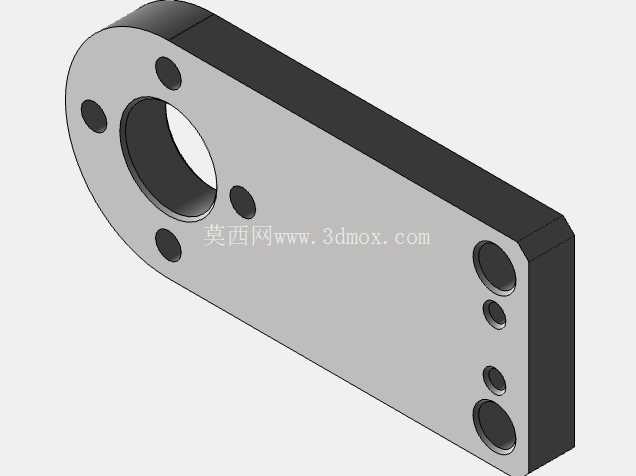

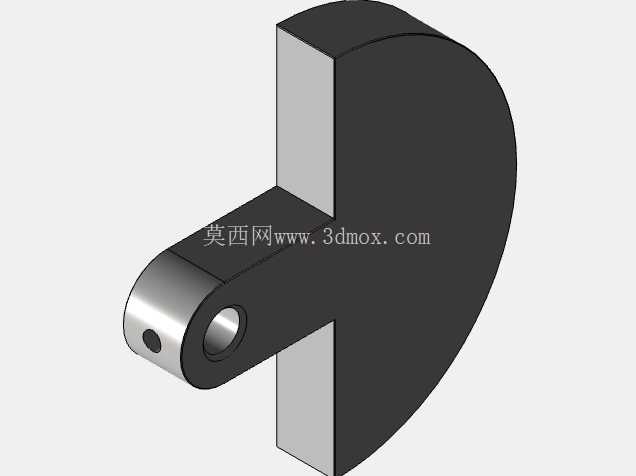

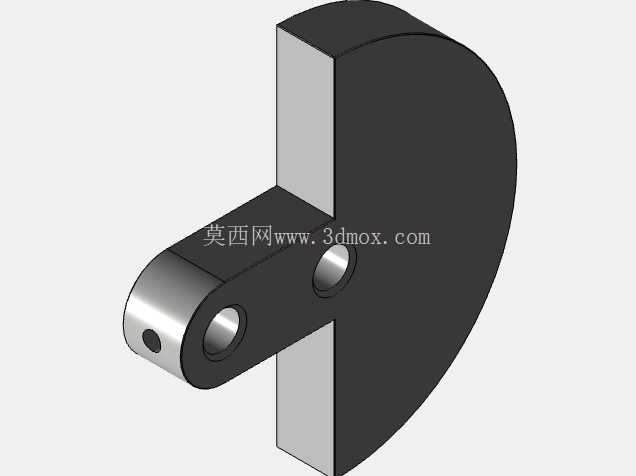

　　在传动机构的设计上，曲轴与连杆的连接位置做了动平衡校准，卧式布局下曲轴的旋转平面与水平轴线平行，配重块的安装位置经过反复调校，能够抵消活塞往复运动带来的惯性力，运行时的整机振动幅度控制在很低的水平，即使放置在普通实验台面上也不会出现明显的位移。这套结构还预留了动力输出接口，在曲轴的端部设计了标准轴径的输出端，可以直接连接小型发电机、传动轮组等负载，不需要额外加工转接零件，在小型离网供电、余热回收发电的场景中能够快速完成集成装配。针对不同应用场景的适配需求，结构的支撑机架采用了分体式设计，底座上预留了多组标准安装孔位，既可以通过螺栓固定在硬质台面上，也可以搭配减震脚垫放置在移动平台上，满足不同场景的安装固定要求。

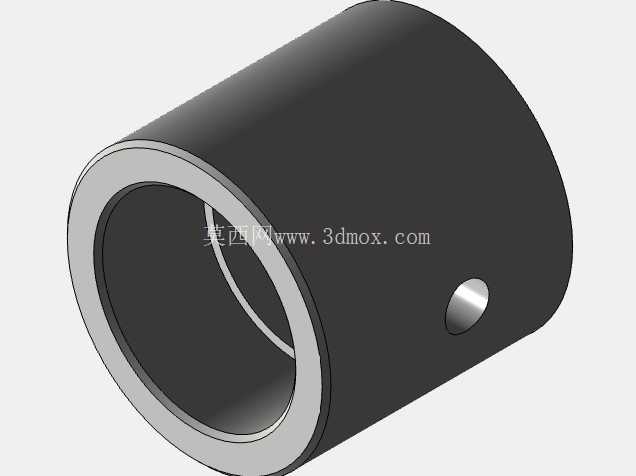

　　在零件的加工适配性上，所有结构件都采用了常规机械加工工艺就能完成制造，活塞缸体采用无缝管材加工即可，不需要定制复杂的异形铸件，连杆、曲轴等传动零件可以通过常规车削、铣削工艺完成加工，降低了小批量试制的成本与加工难度，对于教学场景中的学生实操加工、小型工坊的自制改装都有很好的适配性。结构中的气体通道设计为平滑过渡的内壁结构，减少工质循环过程中的流阻，避免因为通道弯折、截面突变导致的工质流动损耗，进一步提升能量转换效率。冷热腔之间的隔热件采用了低导热系数的耐高温材料，安装位置设置在两个腔体的衔接处，能够有效减少热端向冷端的直接热传导，维持冷热端之间足够的工作温差，保证装置在连续运行过程中不会因为冷端温度过快上升导致动力输出衰减。
