直列四缸发动机曲柄活塞组装配结构

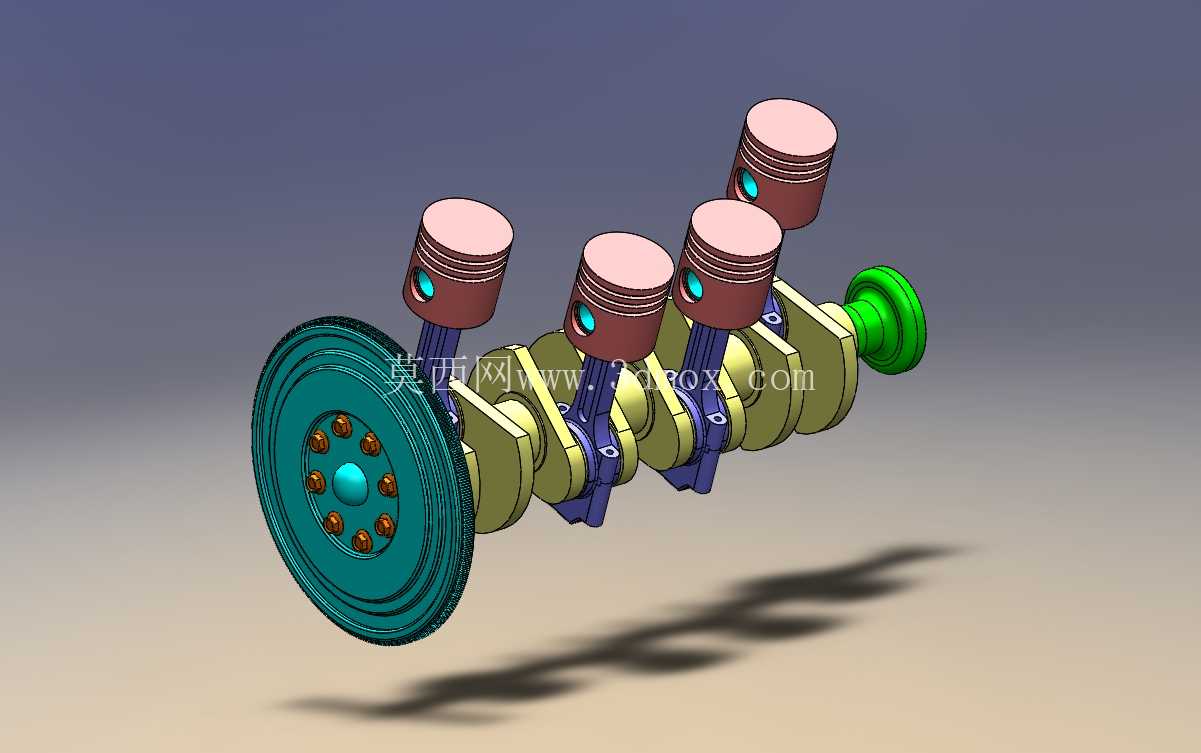

　　这套直列四缸动力核心装配结构，是往复式内燃机里应用覆盖面最广的构型，从家用乘用车辆的动力单元，到小型工程机械、固定式发电机组的动力源，再到部分农用作业机械的动力输出端，都能见到同构型结构的身影。整个装配体没有冗余的装饰性结构，所有部件的形态都完全服务于动力转换的核心功能：前端的带齿飞轮承担着启动啮合、运转惯量储存、动力输出端连接的多重作用，飞轮端的连接螺栓孔位完全按照通用安装边界设计，可匹配常规的离合器总成或者动力输出法兰，不需要额外做转接结构就能适配多数同排量机型的安装位。

　　四个活塞沿曲轴轴向等距排布，每个活塞的销座位置都对应曲轴的曲柄销相位，相邻气缸的曲柄夹角保持180度的相位差，保证运转过程中点火间隔均匀，把往复惯性力的波动控制在最低水平，减少整机运转时的振动传递。活塞顶部的燃烧室凹坑形态是按照常规点燃式内燃机的压缩比设计，裙部的型线预留了热膨胀余量，避免工作温度升高后出现拉缸故障，活塞销的连接位置做了偏心设计，能在做功冲程切换时减少活塞对缸壁的敲击噪声。

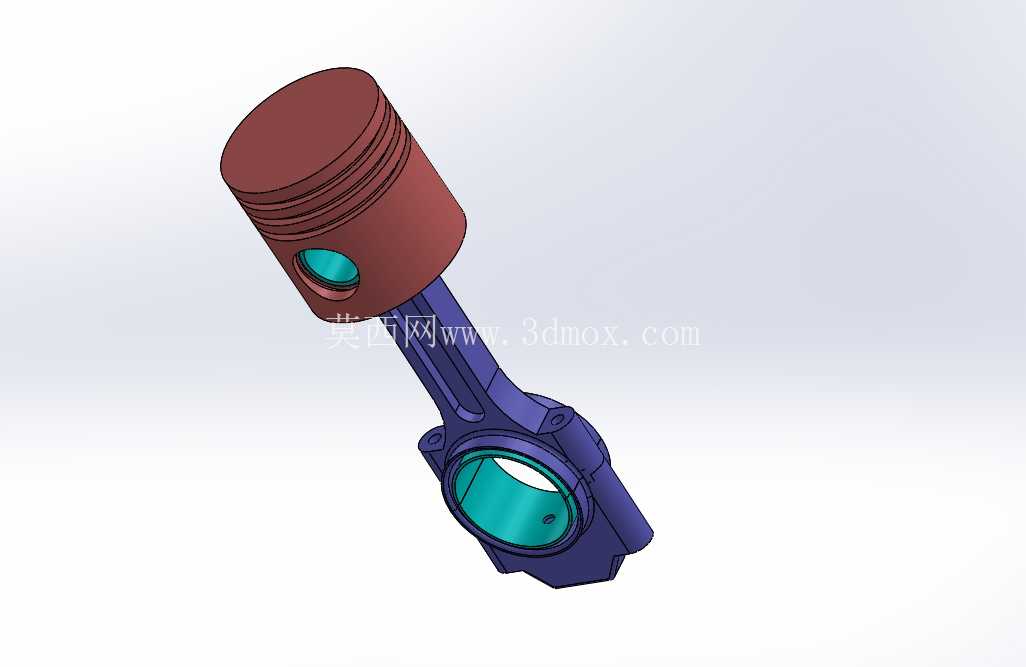

　　连杆部分采用了工字型截面结构，在保证结构强度满足最高爆发压力要求的前提下，尽可能降低往复运动件的质量，减少曲轴运转时的不平衡载荷，连杆大头的剖分面采用斜切口设计，方便在缸径有限的情况下完成装配作业，轴瓦位置的定位槽完全匹配主流机型的安装尺寸，不需要做二次修配就能满足润滑间隙要求。曲轴的主轴颈位置预留了润滑油道开孔，能把机体主油道的压力机油输送到连杆轴颈位置，形成稳定的油膜承载层，避免高速运转时出现干摩擦，曲轴后端的输出轴颈做了油封安装位，可匹配标准规格的曲轴油封，防止机油渗漏到离合器腔体内。

　　整个装配体的所有部件配合边界都遵循通用内燃机的设计规范，不管是做新机型开发时的结构参考，还是做教学演示时的原理展示，都能直观呈现四缸发动机从活塞往复运动到曲轴旋转运动的完整动力传递路径，安装边界上的连接孔位、轴颈尺寸、部件间距都和量产机型保持一致，可直接用于动力总成的匹配校核，也能作为拆解分析时的结构参照，帮助设计人员快速理解曲柄连杆机构的运动逻辑，在做改型设计时快速判断部件干涉风险，校核不同工况下的运动行程边界，避免出现活塞碰气门、连杆碰缸体这类设计失误。
