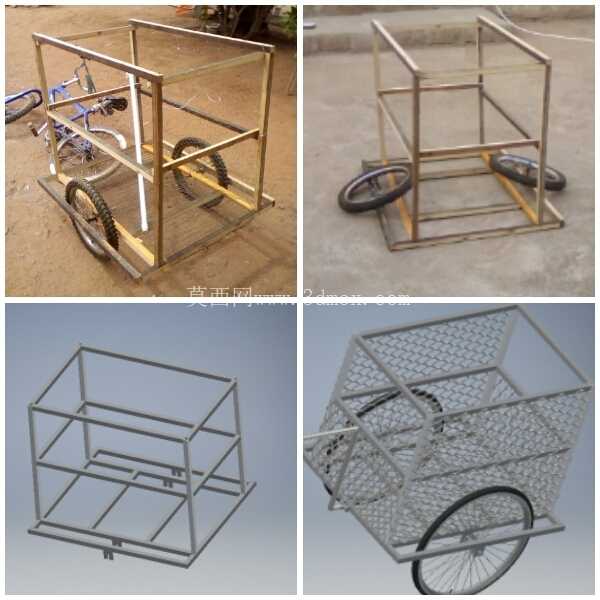

自行车货运拖挂承载装置结构设计方案

日常短途零散货物运输场景中，自行车加装货运拖挂是兼顾通行灵活性与载物能力的实用方案，尤其适合城市末端配送、近郊短途物资转运、日常家用采买载物等场景，相比传统两轮车载物，拖挂结构不会额外占用骑行者身前操控空间，也不会将货物重量直接压在自行车后轮轴上，能大幅降低重载骑行时的操控失衡风险。

这套拖挂装置的核心设计逻辑围绕连接可靠性、行驶稳定性、拆装便捷性三个核心维度展开，连接端采用与自行车后轴座匹配的铰接结构，预留了适配常规26寸、27.5寸城市车、山地车后轴安装位的调节余量，铰接点设置了横向转动与纵向俯仰两个自由度，既可以满足骑行转向时拖挂随动转向不卡滞，也能适配路面起伏带来的上下颠簸，避免硬连接结构在颠簸路面出现应力集中导致的连接件断裂问题。拖挂主体的车架采用三角桁架式受力结构，主承重梁采用矩形截面型材搭建，两侧辅以斜向支撑梁分散载荷，额定承载工况下载荷可均匀传递到两侧轮组，不会出现单侧轮受力过大的偏载问题。

承载面板采用网格状镂空设计，在保证面板整体抗弯强度的前提下，尽可能降低拖挂自身重量，减少骑行时的额外负载，面板四周预留了捆扎带固定孔位，可适配不同尺寸的货物捆扎固定，避免运输过程中货物滑落。轮组组件采用小直径宽胎设计，轮轴安装位设置了减震缓冲胶套，可过滤铺装路面的细小颠簸，轮距设置为650mm，相比常规自行车后轮距更宽，重载状态下过弯时侧倾稳定性更好，不会因为重心偏移出现侧翻。拖挂整体的外形尺寸控制在长1200mm、宽700mm、载物台面高度350mm的范围内，安装后不会超出自行车车把的整体宽度，在非机动车道通行时不会额外占用通行空间，载物台面高度与常规自行车后货架高度齐平，大件货物跨放时可同时依托后货架与拖挂面板形成多点支撑，运输长尺寸物件时稳定性更好。

设计过程中针对连接结构的受力边界做了重点校核，当拖挂满载50kg货物时，铰接点的最大应力出现在急刹车工况下，此时连接销的剪切应力远低于材料许用应力，配合防脱锁止结构，可避免骑行过程中连接松脱的风险。拖挂与自行车的连接结构采用快拆式设计，不需要额外工具即可完成拆装，日常不需要载物时可快速拆下拖挂，恢复自行车的常规骑行状态，不会影响自行车本身的通行灵活性。针对拖挂的行驶轨迹做了运动学仿真验证，转向过程中拖挂轮的内轮差控制在150mm以内，与常规自行车骑行的转向轨迹差极小，骑行者不需要额外适应拖挂带来的轨迹变化，按照常规骑行习惯操控即可。

载物面板的边缘做了圆弧翻边处理，既可以提升面板的结构刚度，也能避免尖锐边缘剐蹭货物或者骑行者，拖挂尾部预留了反光标识安装位，可加装反光片或者尾灯，提升夜间骑行的辨识度。轮组的轴承采用密封式设计，日常使用不需要频繁注油维护，可适应雨天、扬尘等不同户外使用场景，延长部件的使用寿命。整个拖挂的结构件尽可能采用标准化型材加工，非定制化零件占比超过80%，后期维护更换配件成本更低，普通使用者也可自行完成易损件的更换。在原型验证阶段，针对不同路面的通行状态做了实测，包括铺装路面的缓震性能、非铺装路面的连接可靠性、满载状态下的刹车距离等指标，均能满足日常短途载物的使用需求，不会对自行车本身的刹车、转向系统造成额外负担。
