计算机PCIe转接母座连接结构

在台式计算机、工控机、服务器等设备的硬件扩展场景中，PCIe通道的转接延伸是解决板卡安装空间受限、风道布局冲突的常用方案，本次呈现的母头部分作为PCIe Riser转接链路的核心对接构件，承担着公头端转接卡与母座端主板插槽之间信号导通、结构定位的双重作用。从实际装机场景来看，这类转接母座常应用于ITX小机箱竖装显卡、机架式服务器扩展多块计算卡、工业控制设备内板卡分层排布等工况，需要在有限的机箱内部空间里，改变PCIe板卡的安装朝向，避开CPU散热塔、内存马甲、电源仓等结构干涉区域，同时保证高速差分信号的传输稳定性，避免出现信号衰减、接触不良导致的硬件识别失败问题。

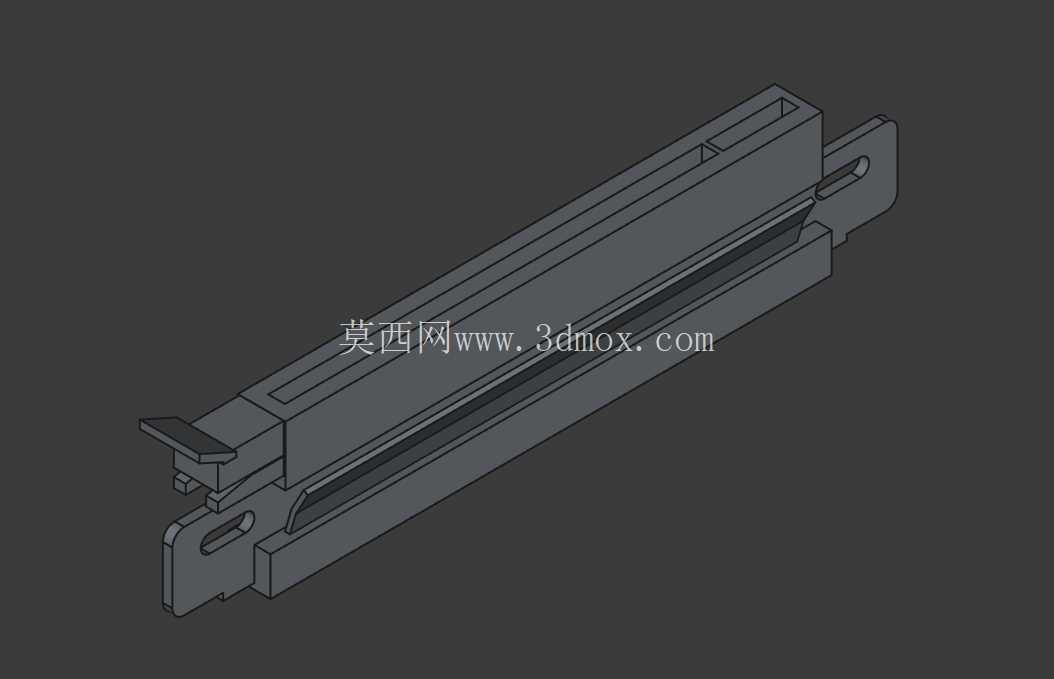

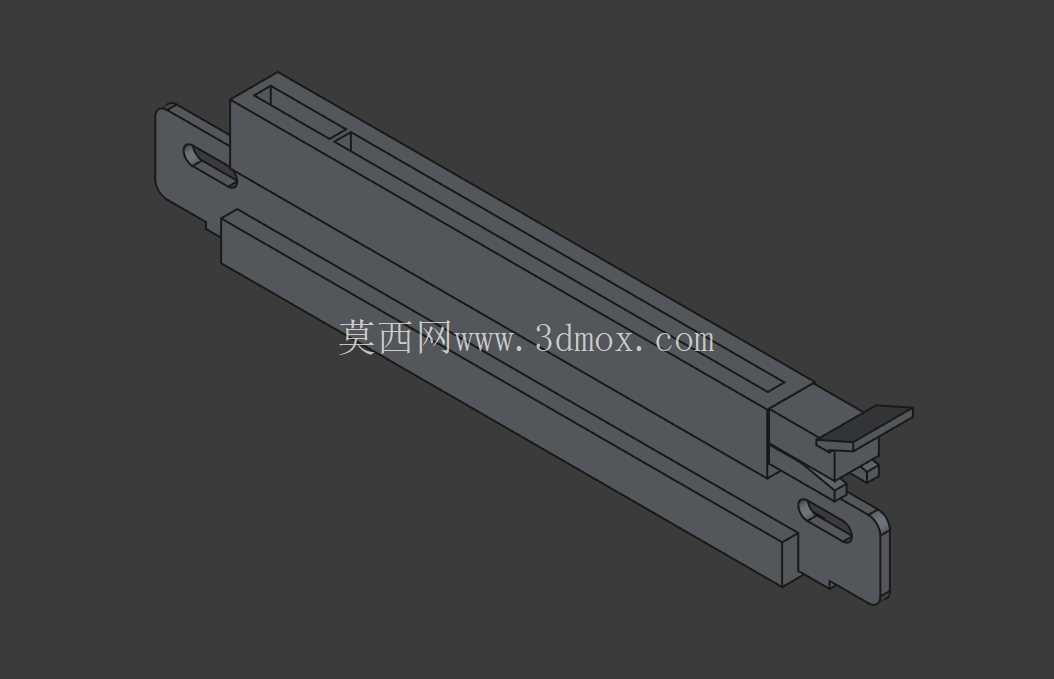

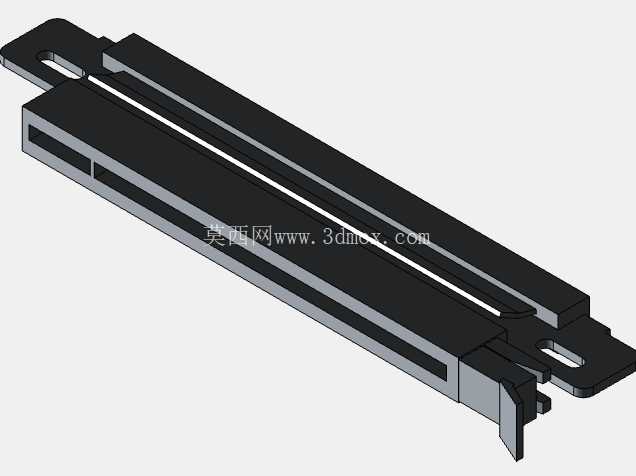

从结构设计逻辑来看，该构件的主体采用长条形薄壁框架结构，整体轮廓顺着PCIe金手指的插拔方向延伸，框架内部预留了与公头端金手指匹配的容纳腔，腔体内侧的限位筋条完全贴合PCIe规范的金手指宽度与厚度公差，插拔过程中可以引导公头端平稳滑入，避免插歪导致的金手指弯折、针脚短路问题。构件两端设置的带孔安装耳是结构固定的核心边界，安装耳上的开孔位置完全匹配标准PCIe挡板的固定孔位公差，安装时可以通过螺丝直接固定在机箱的PCIe扩展位挡板处，或者固定在转接支架的对应定位柱上，保证长期使用过程中不会因为机箱振动、板卡自重导致接插件松脱。构件端部的卡扣结构是防脱设计的关键，当公头端完全插入母座后，卡扣会自动卡入公头端对应的卡槽内，需要按压卡扣解锁才能拔出转接卡，避免设备运输、移动过程中板卡意外脱落导致的硬件故障。

建模过程中完全参照实物测绘的尺寸进行还原，所有安装定位尺寸的公差控制在0.1mm以内，保证模型导入装配环境后可以直接进行干涉检查，不需要额外调整尺寸。主体框架的壁厚设置为1.5mm，既满足接插件的结构强度要求，避免插拔过程中框架变形，也不会因为壁厚过大占用多余的机箱内部空间。安装耳的厚度与标准PCIe挡板厚度一致，固定后不会出现凸起、错位的问题，与机箱挡板的贴合面平整度控制在0.05mm以内，避免固定后出现缝隙导致EMI屏蔽效果下降。构件表面的导向斜面设计在插拔入口处，倒角角度为15度，即使公头端插入时存在轻微的位置偏差，也可以通过导向斜面滑入正确的对接位置，降低装机过程中的对位难度。

从实际使用的功能特性来看，该母座结构不需要额外的固定辅料，依靠自身的卡扣与安装耳即可完成可靠固定，对接后的接触电阻满足PCIe 4.0规范的传输要求，可以适配显卡、采集卡、NVMe扩展卡、万兆网卡等多种PCIe接口设备。在结构设计时特意规避了常见转接母座的应力集中问题，在安装耳与主体框架的衔接位置做了圆角过渡处理，反复插拔过程中不会出现衔接处开裂的问题，长期使用的结构可靠性更高。对于结构设计从业者而言，该模型可以直接用于小机箱硬件布局仿真、转接支架设计参考、PCIe扩展结构的装配干涉检查，不需要重新测绘实物尺寸，能够大幅缩短相关硬件结构的开发周期，在进行机箱内部风道设计时，也可以依托该模型的准确外形尺寸，预留足够的插拔操作空间与散热气流通道，避免后期装机时出现结构冲突。
