这款双位七段显示元件,是早期工业控制、仪器仪表面板上极为常见的人机交互显示部件,核心作用是将电路输出的电平信号转换为直观的阿拉伯数字符号,向操作人员反馈设备运行的计数、参数、状态代码等信息,在老式工业计数器、温控仪表、小型数控设备操作面板、台式检测仪器上都能见到同结构产品的应用。从结构设计来看,整体采用长方体灌封结构,外壳为半透明深绿色环氧树脂材质,这种材质选择一方面可以过滤环境杂散光,提升内部发光段的显示对比度,避免强光环境下显示内容看不清的问题,另一方面环氧树脂的绝缘性能可以完全包裹内部的发光芯片与引线框架,隔绝外界潮气、粉尘对内部电路的侵蚀,适配工业车间多尘、湿度波动大的使用环境。

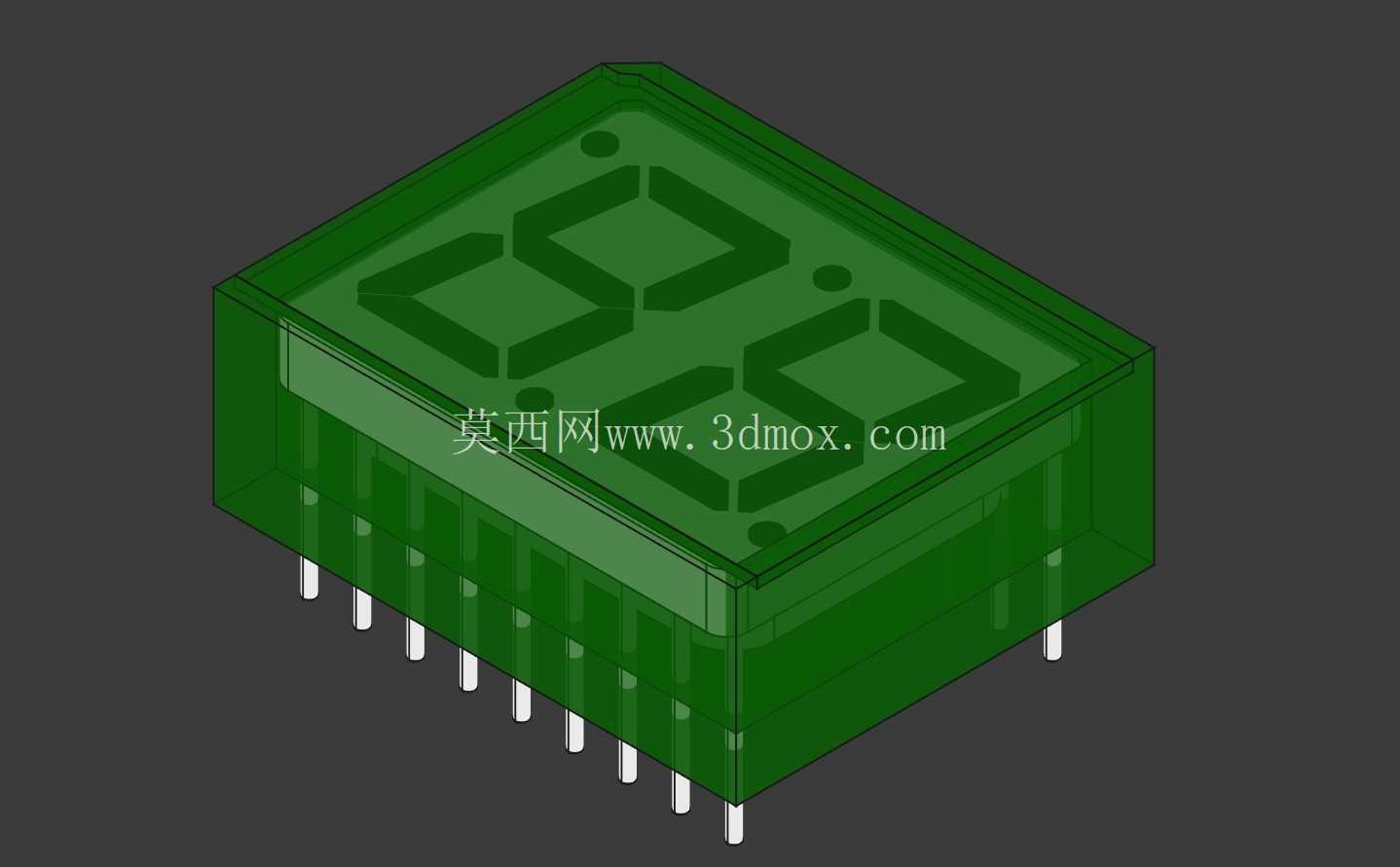

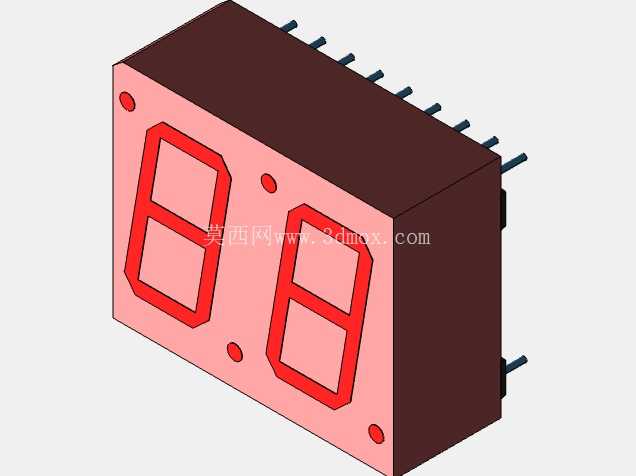

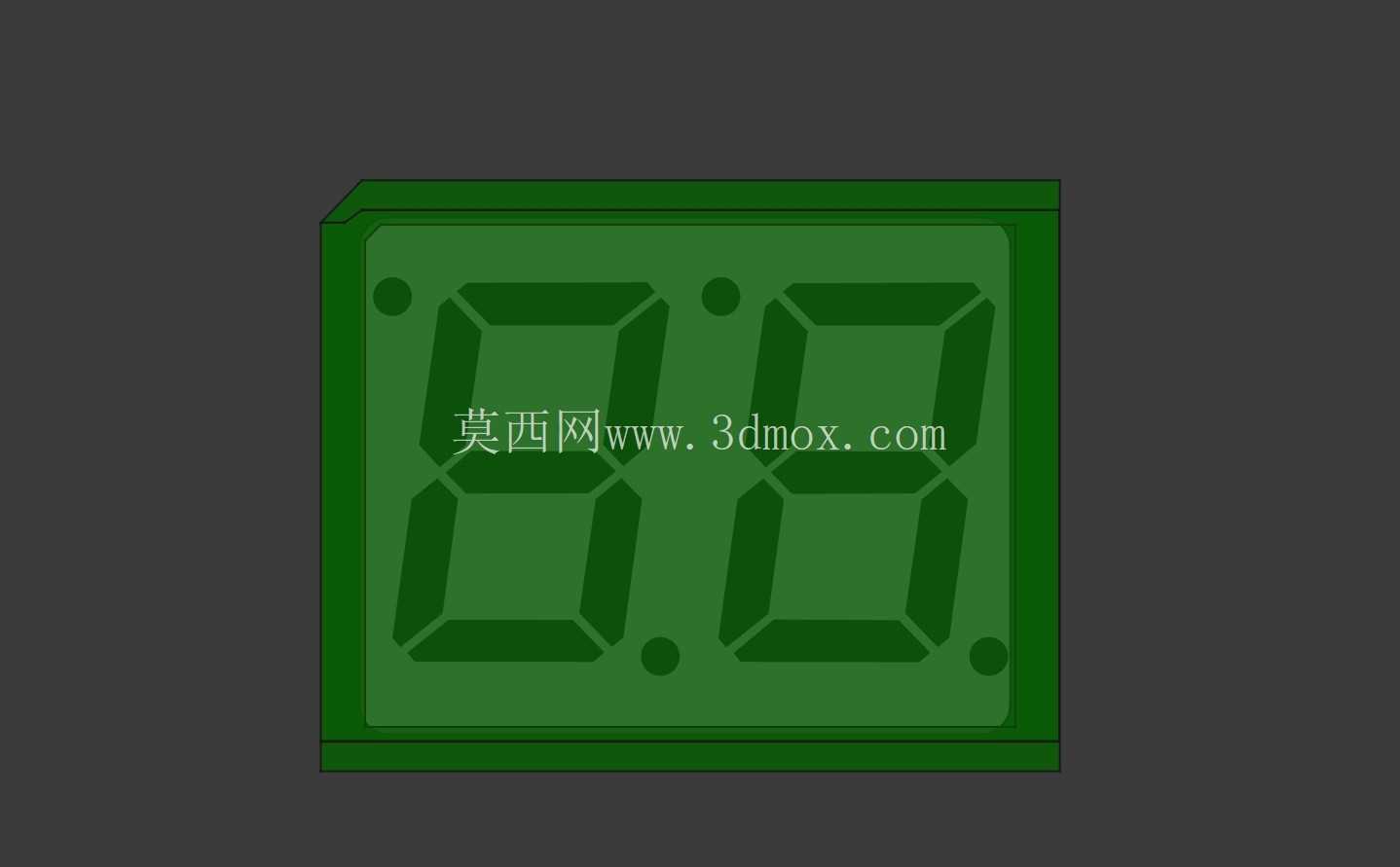

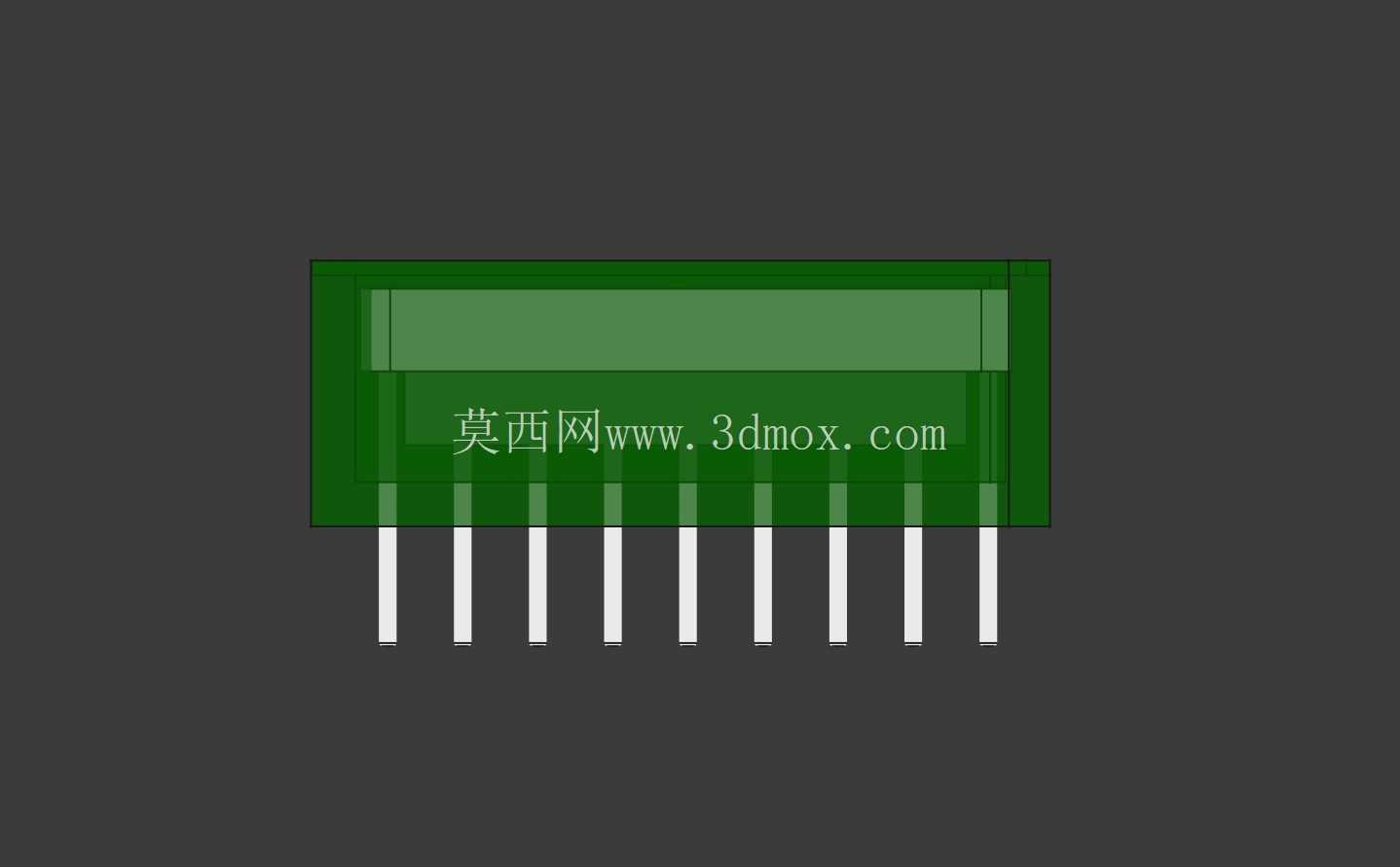

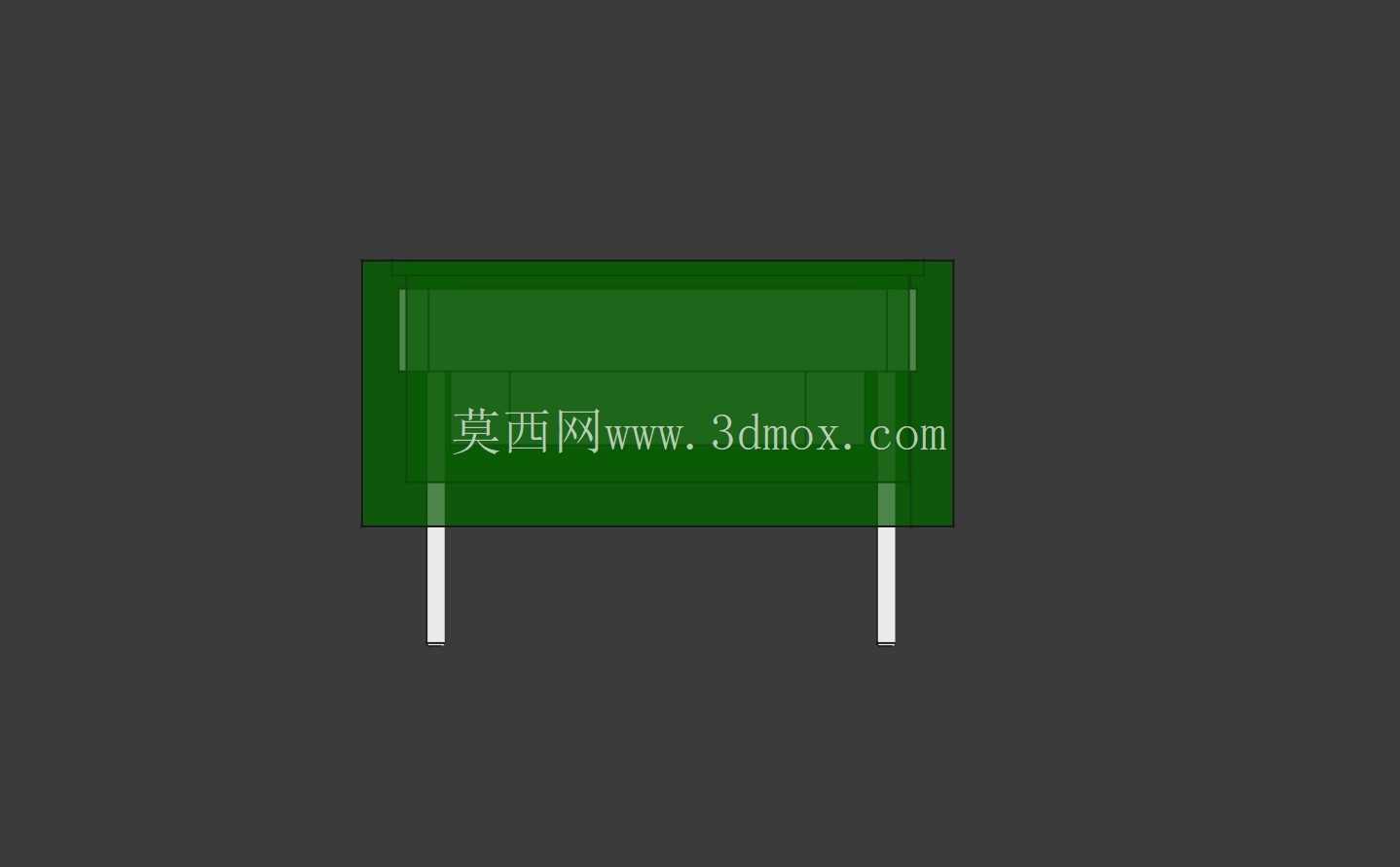

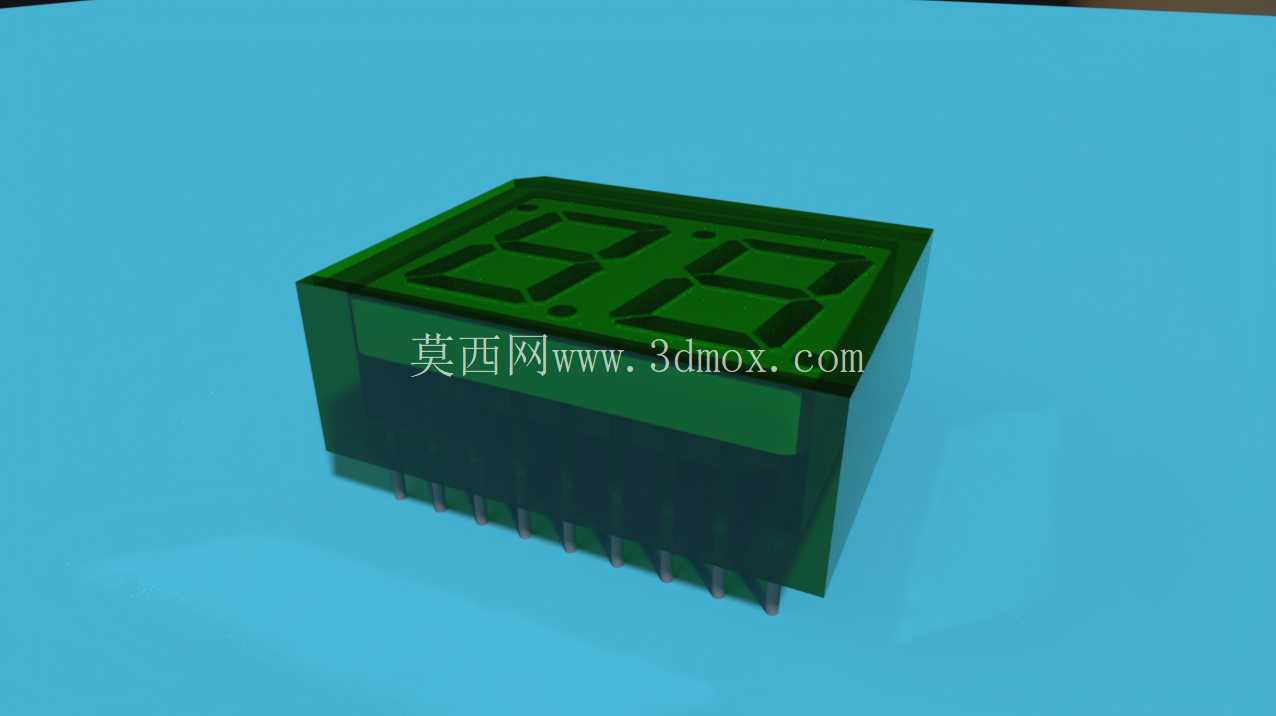

外壳正面的显示区域做了内凹的段码成型,两个独立的“8”字形段码区域各自拆分出7个独立的发光段,每一段对应内部一组独立的发光单元,通过不同段的点亮组合就能实现0-9全部阿拉伯数字的显示,部分同规格产品还会在右下角预留小数点显示段,用来满足小数位参数的显示需求。元件底部采用双列直插式引脚设计,引脚沿本体长度方向两侧等距排布,引脚材质为镀锡铜合金,既有足够的机械强度支撑插件焊接后的结构稳定性,又具备良好的导电性能,焊接时上锡速度快,不易出现虚焊、脱焊问题。
在安装边界上,这类直插封装的显示元件通常适配标准2.54mm间距的PCB焊盘,安装时需要注意元件本体与PCB板面的贴合高度,引脚穿过焊盘后预留的焊接长度控制在1-1.5mm即可,过长的引脚容易在焊接后与周边元件形成短路风险,过短则会导致焊接强度不足,设备受振动时容易出现引脚脱焊。设计建模过程中,需要重点把控几个关键尺寸的精度:首先是两侧引脚的间距公差,必须控制在±0.1mm以内,否则批量生产插件时会出现引脚无法对准焊盘的问题,直接影响生产装配效率;其次是正面显示区域的段码位置精度,段与段之间的遮光隔层厚度要均匀,避免出现相邻段漏光、串光的问题,导致显示数字模糊、辨识度下降;另外外壳的整体外形倒角要做圆滑处理,既可以避免生产转运过程中边角磕碰掉渣,也能在插件装配时减少对操作人员手部的划伤风险。
从实际使用场景的适配性来看,这类灌封结构的七段显示元件工作温度范围通常覆盖-20℃到85℃,可以满足大部分常规工业场景的使用需求,不需要额外增加散热或者保温结构,驱动方式上采用通用的段码驱动逻辑,和主流的数码管驱动芯片、单片机IO口都能直接适配,不需要额外设计复杂的电平转换电路。在结构建模的时候,内部的引线框架部分不需要完全还原芯片级的精细结构,只需要预留出引脚与内部段码的连接通路空间即可,外壳的半透明材质渲染参数要调整到合适的透光率,既要能体现出外壳的实体质感,又要能隐约看到内部的段码轮廓,和实物的视觉效果保持一致。另外需要注意的是,这类直插显示元件安装时通常会在PCB板上对应位置预留定位孔,和元件本体底部的定位凸点配合,避免焊接过程中元件出现偏移,导致显示窗口和面板上的开孔对位不准,影响最终的外观显示效果,所以建模时不能忽略底部定位结构的尺寸还原,否则会导致装配干涉的问题。
