六角外螺纹M3主板固定支撑铜柱结构

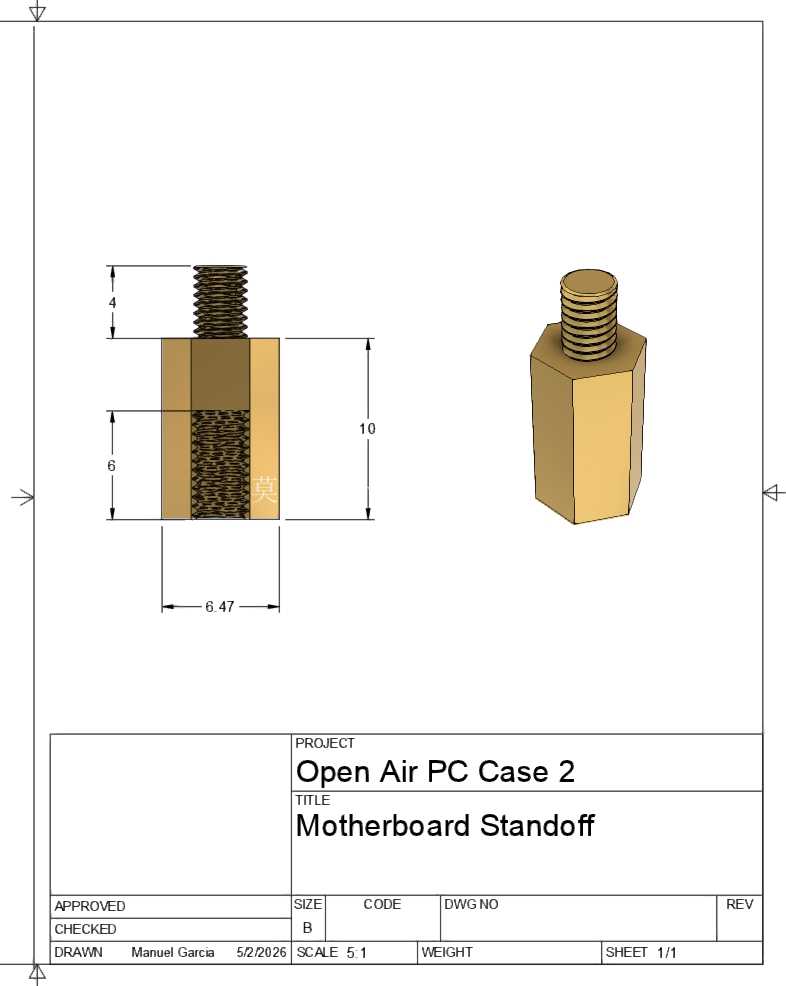

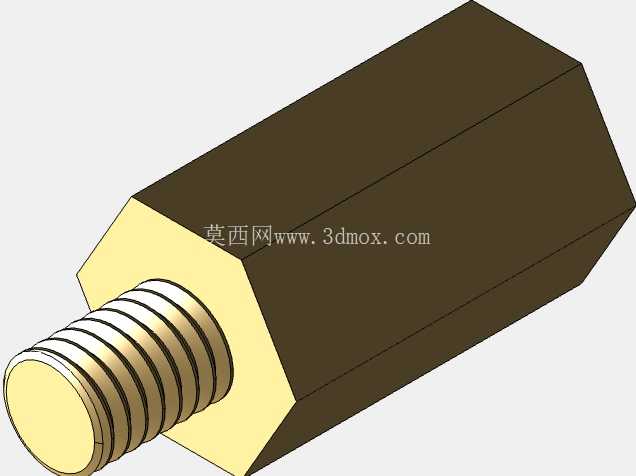

　　这款六角外螺纹支撑件，是电子装配、小型机电设备内部主板安装场景里极为常用的紧固支撑元件，日常在工控板卡固定、消费电子内部结构限位、小型仪器主板隔装环节都能见到这类零件的身影。从结构设计逻辑来看，零件主体采用正六方柱外形，并非随意选择造型——六角结构是机械装配里最适配标准扳手作业的外形，安装时可以用开口扳手或者套筒稳稳卡住柱身，施加拧紧力矩时不会出现柱身跟转的问题，相比圆柱外形的支撑柱，不需要额外在柱身加工卡位槽，加工工序更短，批量生产时的良率控制更简单。下部的外螺纹段采用M3规格，这是电子装配领域通用度最高的螺纹规格之一，适配绝大多数设备机箱、安装基座上预制的M3螺纹孔，不需要额外定制攻丝规格，现场装配时的备件替换性极强。

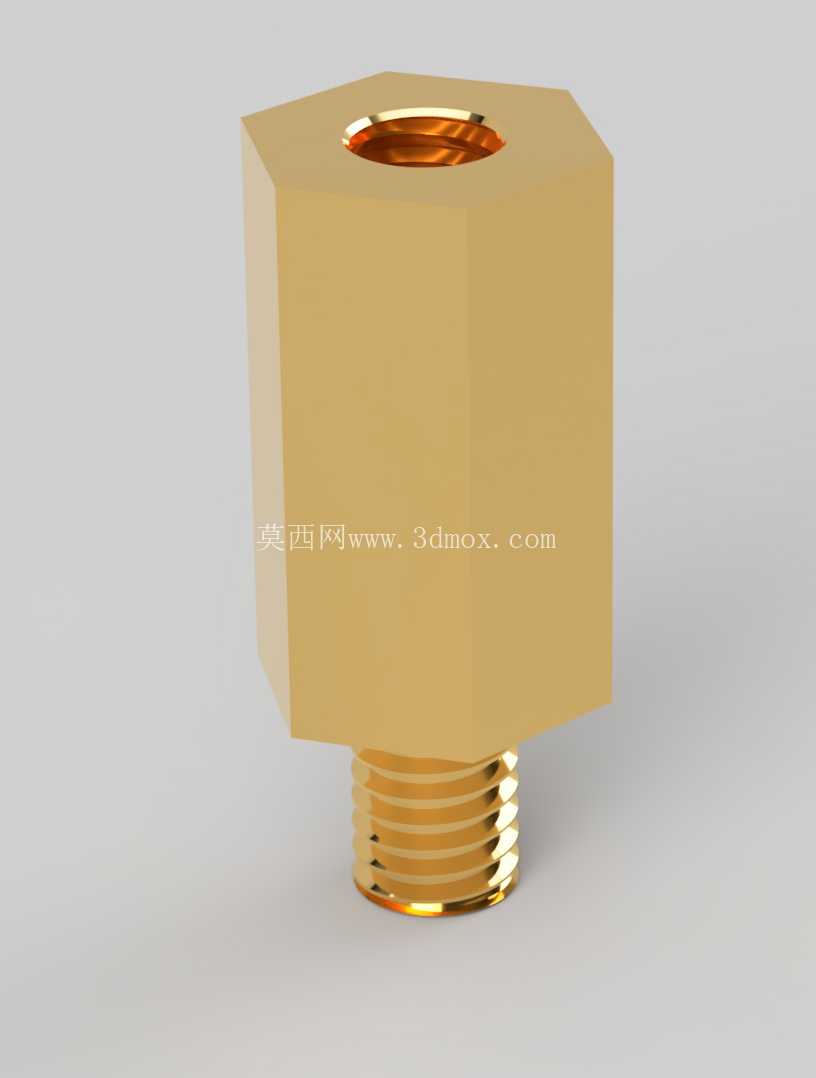

　　上部的内凹孔位，是用来配合对应规格的紧固件实现主板压装固定的结构，孔口做了微小的倒角处理，拧紧紧固件时不会刮伤主板表面的阻焊层，也能避免孔口毛刺造成的电路板短路风险。从安装边界来看，柱身的六角对边尺寸控制在常规扳手作业的最小适配范围内，不会因为柱身过粗占用主板上过多的布局空间，给板上的贴片元件、走线预留出足够的安全距离；螺纹段的长度经过匹配设计，拧入基座螺纹孔后不会出现顶穿基座背面、或是螺纹啮合长度不足导致支撑强度不够的问题，柱身主体的高度则是按照主板与基座之间需要预留的散热间隙设定，既保证主板背面的焊点不会和基座金属面接触造成短路，也不会因为支撑过高导致主板安装后出现晃动感。

　　在实际选型使用时，这类铜质支撑件相比钢制支撑柱的优势在于导电性能稳定，能够实现主板与安装基座之间的可靠接地，不需要额外加装接地弹片；同时铜材质的抗锈蚀能力更强，在潮湿的工控环境下长期使用也不会出现锈迹卡死螺纹的问题，后期设备维护拆解时更方便。设计这类零件的三维模型时，需要重点把控六角柱的对边尺寸公差、螺纹段的中径公差，还有上下端面的平行度——如果上下端面平行度超差，主板安装后会出现局部受力翘起的情况，长期使用可能导致主板焊点开裂。另外柱身和螺纹段的同轴度也需要控制在合理范围内，否则拧入基座后柱身会出现歪斜，导致主板安装孔位对正困难。

　　很多新手建模时容易忽略六角棱边的微小倒钝处理，实际生产中如果棱边过于锋利，装配作业时很容易划伤操作人员的手指，也可能刮破主板上贴的绝缘麦拉片，所以建模时需要在所有锐边处添加0.1mm左右的倒钝特征，既不影响整体装配尺寸，也能提升零件的装配友好度。这类零件虽然结构简单，但是在整套设备的结构可靠性里扮演着很重要的角色，支撑柱的强度不足、尺寸偏差，都可能导致主板安装失效，进而引发整套设备的电路故障，所以建模阶段的尺寸校验、装配干涉检查都不能省略，需要模拟实际拧紧过程中柱身的受力情况，确认壁厚足够承受常规的拧紧力矩，不会出现柱身滑牙、断裂的问题。
