3.5毫米规格小型浮动接触触点结构

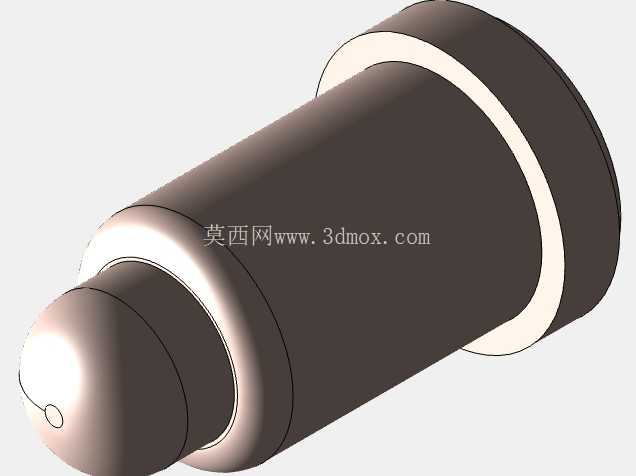

　　在低压电控回路、小型信号传输模组、精密压铸模具配套的传感触发单元里，这类3.5毫米规格的浮动触点是解决装配公差、补偿接触行程偏差的核心小尺寸零件，很多刚入行的结构设计人员容易忽略这类小零件的选型细节，往往在整机装配阶段才发现硬接触结构无法抵消安装面的平面度误差、部件往复动作带来的位置偏移，最终出现接触不良、信号断连、触点磨损过快的问题。从实际使用场景来看，这类触点常被布置在模具行程限位触发位、小型接插件的公母端对接面、便携电子设备的电池接触端、自动化产线的小型工件到位检测位，不需要额外加装弹簧固定座，自身的一体式结构就能完成浮动行程的补偿，相比分体式的弹簧加顶针结构，零件数量更少，装配时只需要在安装基座上加工对应尺寸的沉孔，将触点压入即可完成固定，不需要额外的卡簧、点胶工序，很适合批量装配的小型设备生产场景。设计这类触点的时候，首先要确定的是头部的接触形态，图中这款触点头部采用圆弧过渡的平顶设计，既不会像尖顶触点那样在长期接触后刮伤对接面的镀层，也不会像纯平触点那样对安装同轴度要求过高，圆弧面可以在对接面存在0.2毫米以内的径向偏移时，依然保持足够的接触面积，保证导电性能或者触发压力的稳定。主体的柱面部分需要和安装沉孔保持小间隙配合，间隙值控制在0.02到0.03毫米之间，间隙过大会导致触点浮动时出现歪斜，接触时压力方向偏移，长期使用会出现卡滞；间隙过小则会因为加工毛刺、环境中的粉尘堆积导致触点无法正常回弹，出现接触失效。

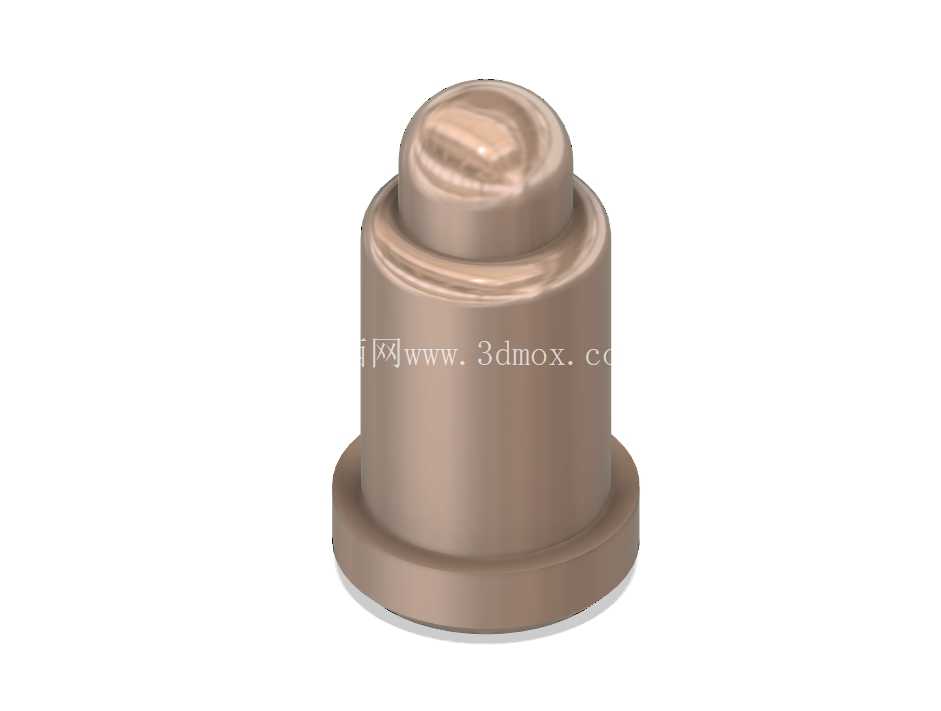

　　底部的法兰边是整个零件的安装限位结构，压入沉孔后法兰面和安装基座表面贴合，既可以控制触点压入的深度，也能在触点受到反向压力时提供支撑，避免整个触点被顶入安装孔内部。从尺寸边界来看，这款触点的主体外径适配3.5毫米的安装孔径，整体高度控制在适配1.2毫米有效浮动行程的范围内，安装沉孔的深度需要比触点主体的固定段深度深0.3毫米，给触点内部的弹性结构预留足够的压缩空间，同时要保证触点在自由状态下，头部高出安装基准面0.8到1毫米，在被完全压下时，头部不低于安装基准面，这样既可以保证对接时的初始接触压力足够，也不会因为突出量过大导致对接时出现侧向剪切力，损坏触点或者对接部件。

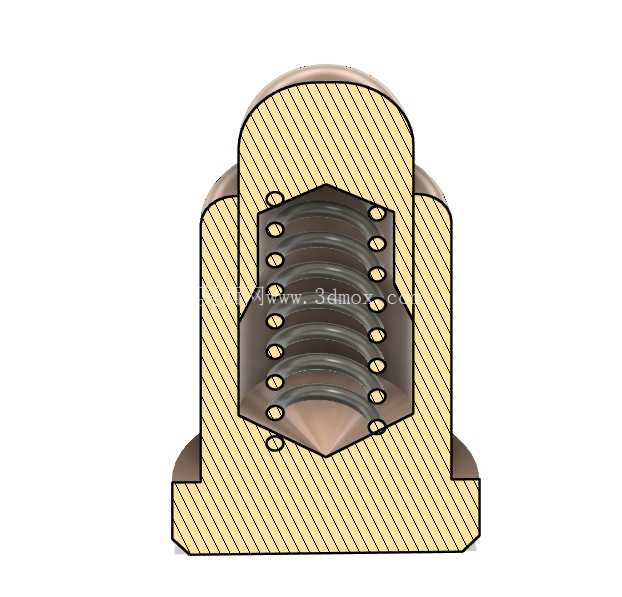

　　材质选择上，这类触点的接触头部一般采用铜合金基材，表面镀硬金或者镀银处理，降低接触电阻，同时提升耐磨性能，主体外壳部分可以采用同材质铜合金或者不锈钢加工，保证结构强度，内部的弹性元件采用不锈钢弹簧，经过疲劳寿命测试，保证在10万次往复压缩后，弹力衰减不超过初始值的10%，满足长期使用的可靠性要求。在压铸模具配套的应用场景中，这类触点还需要耐受一定的模具温度，所以表面镀层需要选择耐高温的材质，避免在模具升温过程中出现镀层脱落、氧化导致接触不良的问题，安装时要在沉孔侧面预留微小的排气间隙，避免模具温度变化时沉孔内部空气热胀冷缩，形成气压差阻碍触点的正常浮动。

　　很多设计人员在选型时只关注触点的外径和整体高度，忽略了接触压力的参数，这款3.5毫米规格的触点，初始接触压力一般控制在0.5到0.8牛之间，压力过小会在设备出现轻微振动时出现接触瞬断，压力过大则会导致对接部件的磨损加快，同时需要更大的对接推力，在小型手动操作的设备上会影响操作手感。另外，触点的浮动行程不能设计得过长，小尺寸触点的内部空间有限，过长的行程会导致弹簧的长径比过大，压缩时出现弹簧歪斜、卡滞的问题，1.2毫米的有效行程已经足够抵消常规的零件加工公差、装配误差以及使用过程中的磨损量，不需要盲目追求大行程参数。在三维建模过程中，需要重点还原触点头部的圆弧过渡细节、柱面和法兰边的衔接倒角，这些细节不仅影响外观，更直接影响装配时的导向效果，倒角可以让触点在压入安装孔时自动找正，避免压装过程中出现零件刮伤、毛刺掉落的问题，同时要在模型中明确标注自由状态和压合状态的高度尺寸，方便后续装配干涉检查时，模拟不同装配状态下的空间占用，避免出现结构干涉。
