AM5插座适配热格栅接触固定框架

在桌面级PC硬件装配、工业嵌入式计算主板安装场景中，CPU插座周边的接触固定构件是保障散热模块与处理器触点稳定贴合的核心衔接部件，这款适配AM5规格插座的热格栅接触框架，正是针对该类安装需求设计的结构件。从实际装配逻辑来看，该框架的核心作用是在主板CPU插座区域形成刚性支撑边界，一方面为热格栅类散热接触结构提供精准的定位基准，避免散热组件安装偏移导致的触点接触不良、局部散热压力不均问题，另一方面可分散散热模块扣具施加的下压力，防止PCB板在长期受压状态下出现形变，保护插座周边的贴片元件与焊盘不受外力损伤。

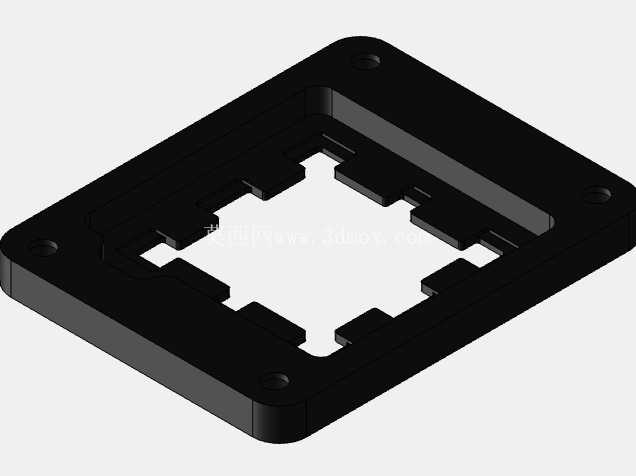

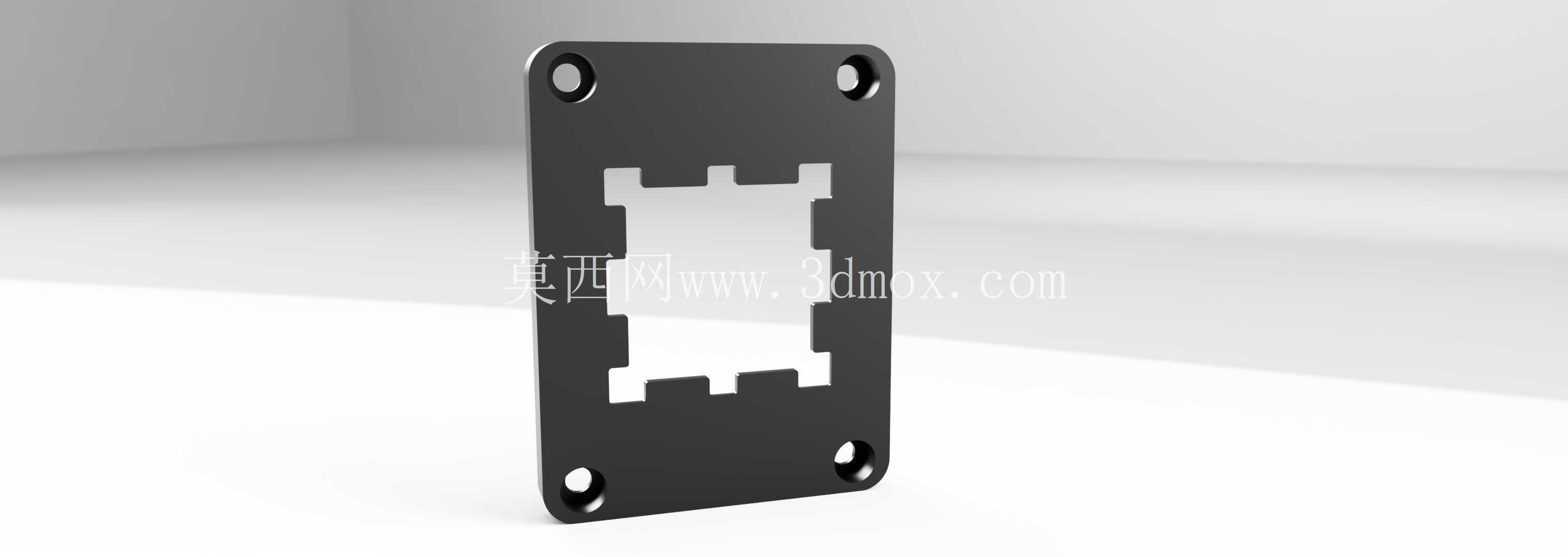

从结构设计思路上，该框架采用矩形板式主体构型，四个角位设置贯通安装孔，孔位位置严格匹配AM5插座周边的标准安装孔距，安装时可通过螺丝直接与主板预设的固定柱锁紧，无需额外加工适配孔位。框架中部的镂空区域轮廓完全贴合AM5插座的触点阵列外轮廓，镂空边缘设置多组凹凸卡位结构，这些卡位可与热格栅接触件的对应凸台形成嵌合定位，限制接触件在X/Y平面的窜动，保证接触栅格与CPU顶盖的对位精度，避免因设备运输、风扇运行振动导致的接触偏移。框架整体厚度控制在适配常规扣具行程的范围内，既保证自身结构刚性，不会在扣具压力下出现弯折变形，又不会额外占用散热模块的安装空间，兼容常规高度的风冷、水冷散热扣具安装。

从安装边界来看，该框架的外轮廓尺寸严格控制在AM5插座周边元件的安全距离范围内，不会干涉主板上CPU供电接口、内存插槽、M.2散热片的布局，安装后框架边缘与周边元件保留足够的安全间隙，满足安规绝缘距离要求。框架表面做平整化处理，与主板接触的一侧无凸起毛刺，避免刮伤主板PCB阻焊层，与散热接触件贴合的一侧平面度控制在合理公差范围内，保证接触压力均匀传递。在实际应用中，这类框架不仅可用于常规台式机主板的散热改装，也可适配工业控制领域采用AM5平台的嵌入式主板，在高振动、宽温运行的工业环境下，为CPU散热接触结构提供可靠的固定支撑，减少因接触松动导致的处理器过热降频、硬件损坏故障。

设计过程中，针对压铸成型的工艺特性，框架的所有转角处均设置合理的工艺圆角，避免压铸过程中出现应力集中导致的成型缺陷，安装孔位做沉头处理，保证螺丝锁紧后螺丝头不高出框架平面，不会与散热模块底部产生干涉。中部镂空的卡位结构尺寸公差经过严格校核，既保证与接触件的嵌合顺畅，不会出现装配卡滞，又能提供足够的限位阻力，在长期使用过程中不会出现卡位松脱。框架的材质选用常规压铸五金材料，具备足够的结构强度与耐温性能，可承受CPU运行时传导的持续温度，不会在长期高温环境下出现形变、老化问题。
